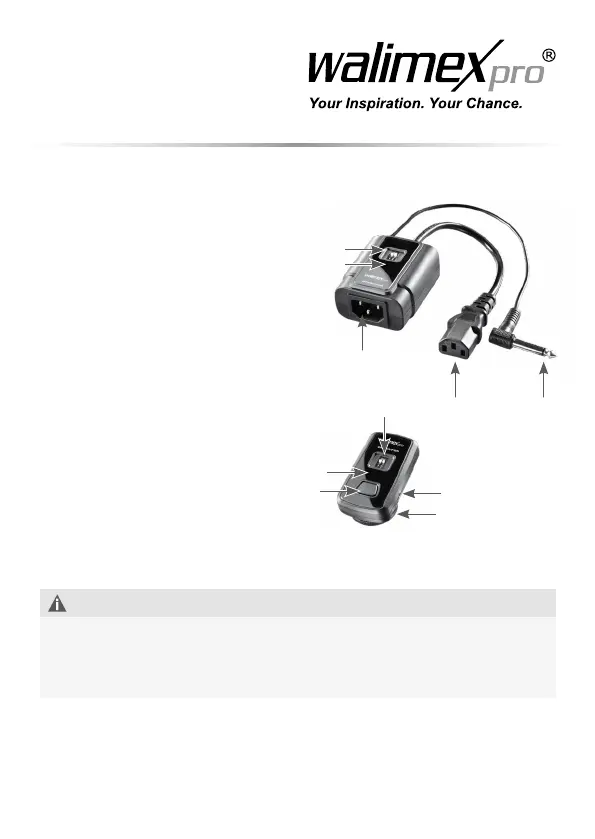

4. Übersicht über Bestandteile und Bedienelemente der Geräte
1 AC Ausgangsstecker
2 AC Eingangsbuchse
3 Auslöse Ausgangsstecker
4 Hebel zur Kanalwahl Empfänger
5 Signalempfang LED Kontrollleuchte
(BLAU)
6 LED Bereitschafts-Kontrollleuchte
(ROT)
7 Blitzfuß
8 Anschlussbuchse für Synchrokabel
9 Sendesignal LED-Kontrollleuchte
10 Testknopf
11 Hebel zur Kanalwahl Sender
5. Kurzanleitung
HINWEIS
DiedetaillierteAnleitungzudennachfolgendenTätigkeitenndenSiein
den jeweiligen Abschnitten dieser Gebrauchsanleitung.
Halten Sie bei der ersten Inbetriebnahme die Reihenfolge der nachfolgen-
den Tätigkeiten ein, um Schäden am Gerät zu vermeiden.
1. Empfänger am Studioblitz und an die Stromversorgung anbringen.
2. Kanal einstellen.
3. Sender an der Kamera anbringen.
Testknopf auslösen.
4
7
8
5/6
1
11
3
2
9
10
