Kapitel: Inbetriebnahme und Wiederinbetriebnahme
Mechanischer Anschluss
3-3
Anschluss für den Netz-Betrieb
1. Klemmkasten Deckel des Antriebs oenen
2. Bruecken für Stern-Schaltung legen und Verschrauben
3. Schutzleiter PE anschliessen
4. Stromfuehrende Leiter L2, L1 und L3 anschliessen
5. Klemmkasten Deckel des Antriebs schliessen
Anschluss für den Frequenzumformer-Betrieb
1. Klemmkasten Deckel des Antriebs oenen
2. Bruecken fuer Dreick-Schaltung legen und Verschrauben
3. Schutzleiter PE anschliessen
4. Stromfuehrende Leiter L2, L1 und L3 anschliessen
5. Klemmkasten Deckel des Antriebs schliessen
GEFAHR!
Spannungsfuehrende Teile koennen einen toetlichen elektrischen Schlag
verursachen.
Lebensgefahr.
• Anschluss der Maschine ausschließlich durch Fachpersonal
• Spannungsfreiheit sicherstellen und gegen unbeabsichtigtes Wiedereinschalten
sichern
Vorsicht!
Eine falsche Anschlusssituation kann zu Sachschaeden fuehren.
Umkehren der Drehrichtung. Angegebene Leistungsdaten werden nicht erreicht.
• Anwendungsfall bestimmen (Frequenzumformer-Betrieb oder Netz-Betrieb)

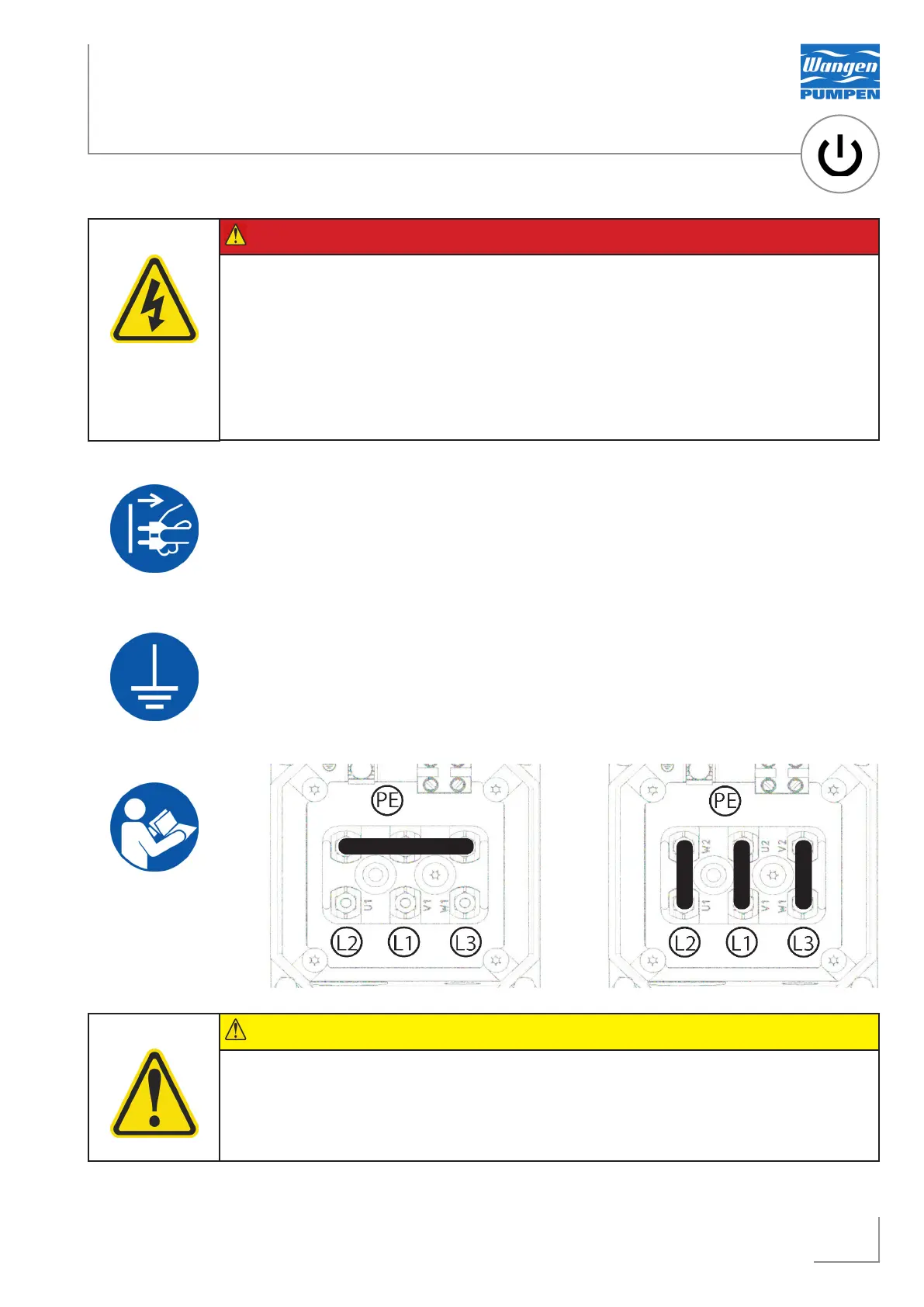

Dreieck-Schaltung Stern-Schaltung
