Capítulo: Puesta en servicio y puesta de nuevo en servicio
Conexión mecánica
3-3

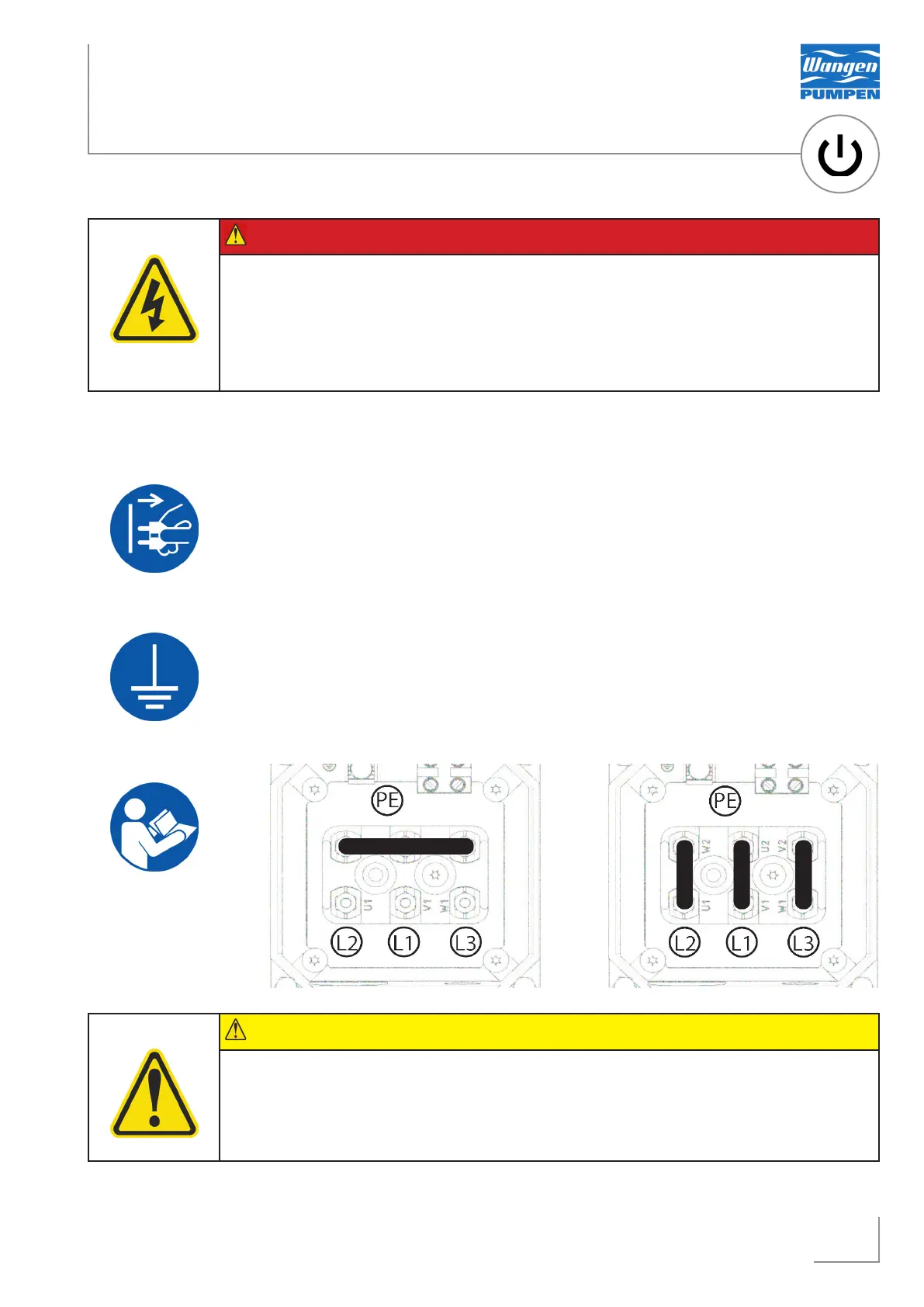

Conexión para operación en red
1. Abrir la tapa de la caja de bornes del accionamiento
2. Tender y atornillar puentes para la conmutación en estrella
3. Conectar el conductor a tierra PE
4. Conectar las líneas que llevan corriente L2, L1 y L3
5. Cerrar la tapa de la caja de bornes del accionamiento
Conexión para operación con convertidor de frecuencia
1. Abrir la tapa de la caja de bornes del accionamiento
2. Tender y atornillar puentes para la conmutación delta
3. Conectar el conductor a tierra PE
4. Conectar las líneas que llevan corriente L2, L1 y L3
5. Cerrar la tapa de la caja de bornes del accionamiento
PELIGRO!
Las piezas que llevan tensión pueden ocasionar una descarga eléctrica letal.
Peligro de muerte.
• Conexión de la máquina solamente por especialistas
• Asegurar la falta de tensión y proteger contra reconexión
PRECAUCIÓN!
Una conexión falsa puede ocasionar daños materiales.
Invertir el sentido de giro. Los datos de potencia indicados no se alcanzan.
• Determinar la aplicación (modo con convertidor de frecuencia o en red)
Dreieck-Schaltung Stern-Schaltung
