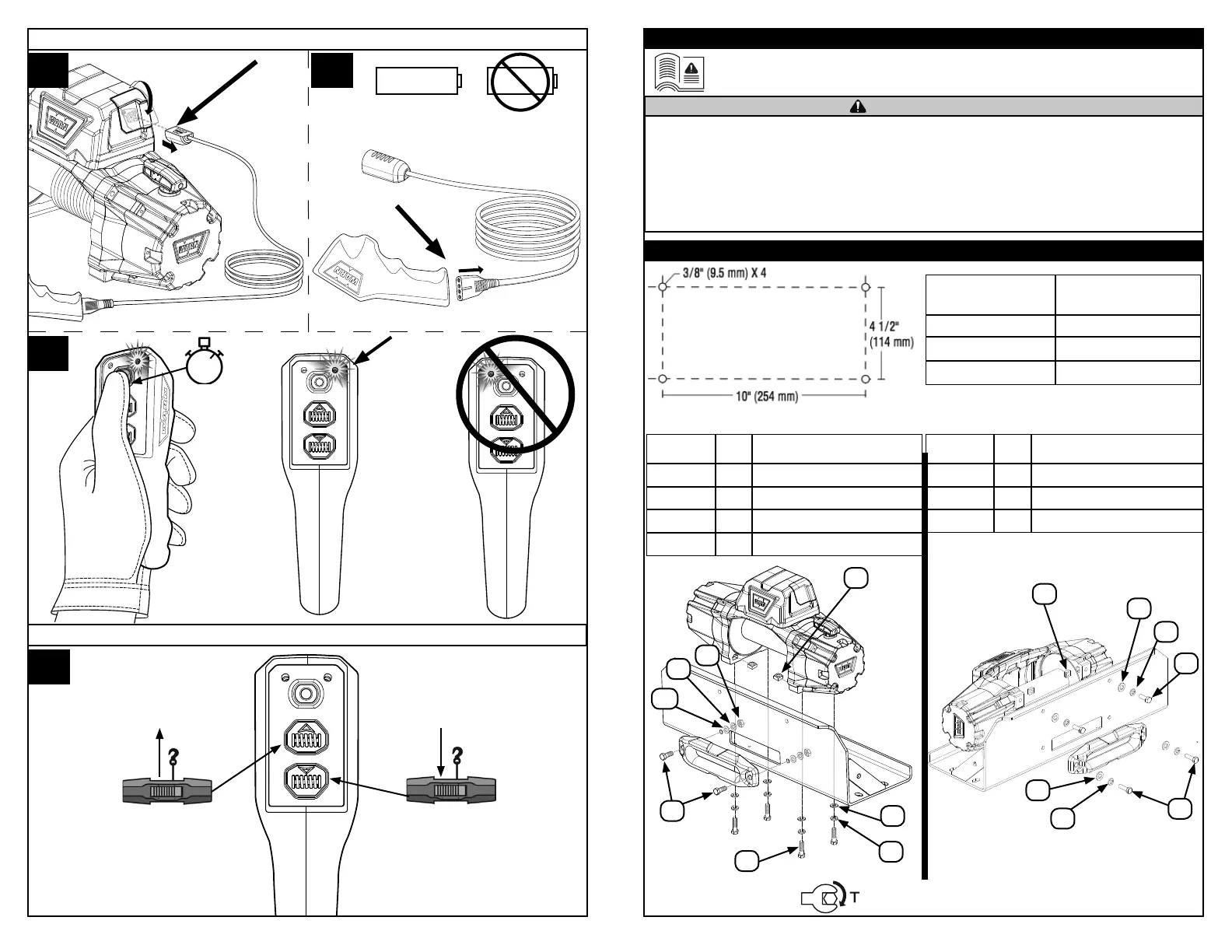

Warn VR EVO - Control Module Installation; Install New Control Module to Control Pack

103484A3
Wireless Function
1.
Winching Function
2.
1.
3.
=
ALK
ER14505 3.6V
2
103484A3
VR EVO
MONTAGE
• Toujours placer le guide avec avertissement facilement visible sur le dessus.
• Utilisez toujours un matériel de classe 8.8 métrique (grade 5) ou supérieur.
• Ne jamais souder les boulons de  xation.
• N’utilisez jamais de boulons trop longs.
• Toujours véri er la longueur de boulon requise pour garantir un engagement approprié du  letage.
• Remplissez toujours l’installation du treuil et l’attache du crochet avant d’installer le câblage.
AVERTISSEMENT
Lire toute la documentation produit AVANT d’installer le produit.
https://www.warn.com/manuals/index.jsp
41 to 47 Nm (30-35 ft. lbs.)
Épaisseur de plaque Longueur de boulon
7 mm (1/4”) 32 mm (1 1/4”)
10 mm (3/8”) 40 mm (1 5/8”)
13 mm (1/2”) 40 mm (1 5/8”)
Trou standard
Article Qté Description
A, B, C 4 M10
D 2 M10 x 30
E 2 M12 x 35
F, G, H 2 M12
A
C
D
B
H
E
G
F
Article Qté Description
A, B, C 4 M10
D 2 M10 x 30
E 2 M10 x 45
E
B
A
C
D
G
F
