Warn VR EVO - Montaje

103484A3
VR EVO
MONTAJE
• Siempre coloque el manguito con una advertencia visible en la parte superior.
• Utilice siempre un hardware de clase 8.8 métrica (grado 5) o superior.
• Nunca suelde los pernos de montaje.
• Nunca utilice pernos demasiado largos.
• Siempre con rme la longitud requerida del perno para asegurar un acoplamiento correcto del hilo.
• Siempre complete la instalación del cabrestante y el accesorio de gancho antes de instalar el cableado.
ADVERTENCIA
Leer toda la documentación del producto ANTES de instalar el producto.
https://www.warn.com/manuals/index.jsp
41 to 47 Nm (30-35 ft. lbs.)
Grosor de la placa Longitud del perno
7 mm (1/4”) 32 mm (1 1/4”)
10 mm (3/8”) 40 mm (1 5/8”)
13 mm (1/2”) 40 mm (1 5/8”)

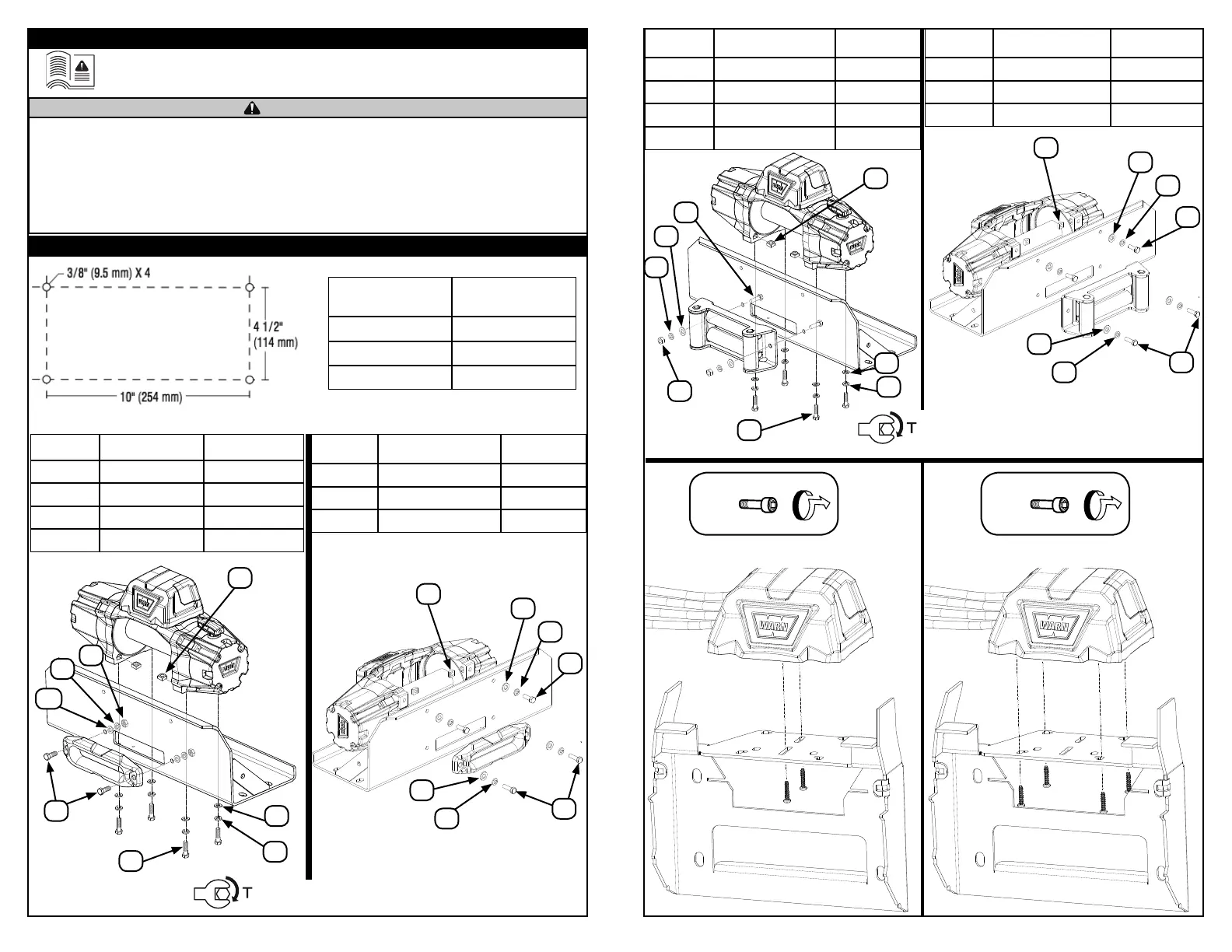

Patrón de agujero estándar
Ít. Cantidad Descripción
A, B, C 4 M10
D 2 M10 x 30
E 2 M12 x 35
F, G, H 2 M12
A
C
D
B
H
E
G
F
Ít. Cantidad Descripción
A, B, C 4 M10
D 2 M10 x 30
E 2 M10 x 45
E
B
A
C
D
G
F
103484A3
41 to 47 Nm (30-35 ft. lbs.)
Ít. Cantidad Descripción
A, B, C 4 M10
D 2 M10 x 30
E 2 M10 x 40
A
D
C
H
E
G
F
E
B
A
C
D
G
F
Ít. Cantidad Descripción
A, B, C 4 M10
D 2 M10 x 30
E 2 M12 x 35
F, G, H 2 M12
B
x2 x4
