Montage d’une tête de pompe sur une embase horizontale.
• Enlevez les pieds en caoutchouc du support de la tête de pompe prête à être montée sur une
plaque supporthorizontale.
• Alignez les deux trous taraudés M6 du support de la tête de pompe avecles deux trousde fixation
correspondants. See "Dimensions de montage de la tête de pompe" sur la page11
• Fixez la tête de pompe sur la plaque de support horizontale à l’aide de vis M6 en acier inoxydable
de longueur appropriée.
• Il est recommandé d’utiliser des vis avec adhésif frein-filet
Montage de la tête de pompe d’extension

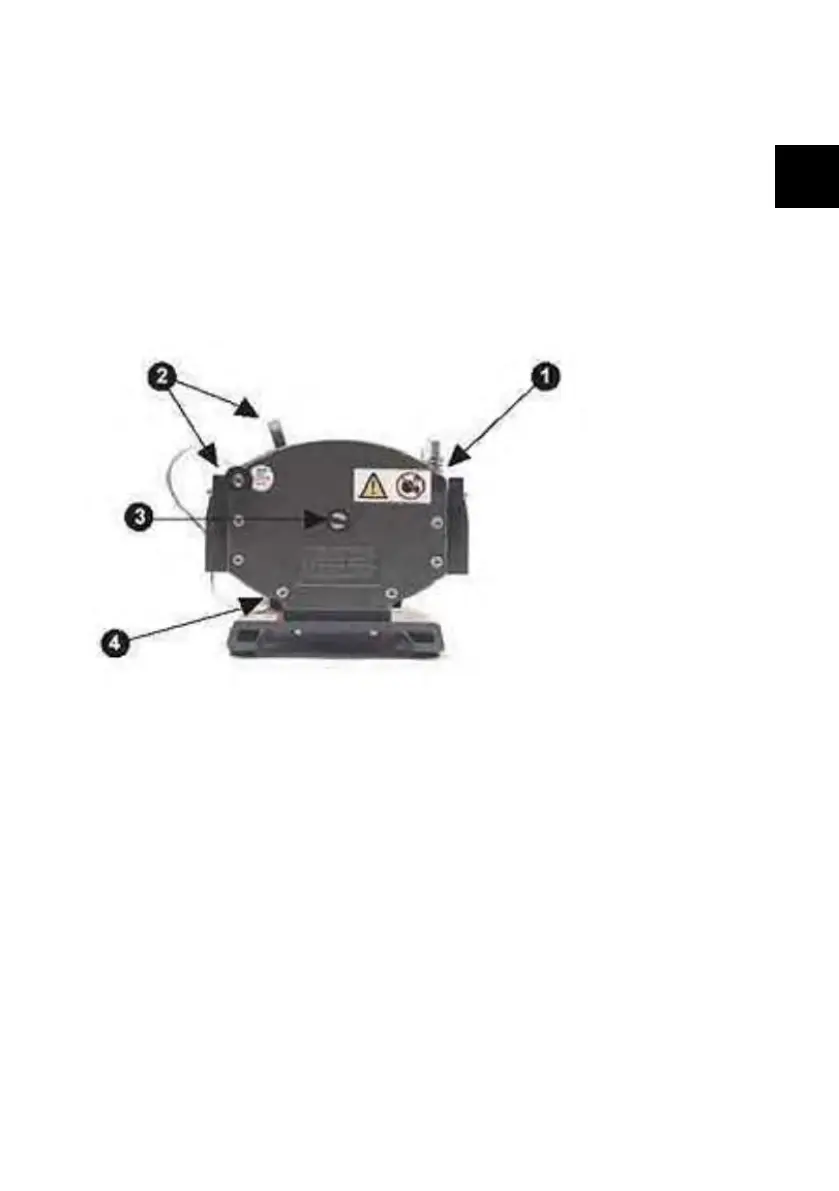

l À partir de la première tête de pompe, retirez: le bouchon du trou taraudé dans le coin supérieur
droit de la plaque avant de la tête de pompe (1), la tige de fixation du stator et le stator (2), le
bouchon de la fente de l’arbre central (3), la vis à tête creuse M8 x 16 en bas à gauche de la première
tête de pompe (4).
l Graissez le tenon de l’arbre d’entraînement de la tête de pompe d’extension avec la graisse fournie.
l Appliquez l’adhésif frein-filet sur la vis à tête creuse M8 x 16 et insérez-la dans le coin supérieur droit
de la plaque arrière de la tête de pompe d’extension.
l Alignez le tenon de l’arbre d’entraînement de la tête de pompe d’extension avec l’encoche de l’arbre
d’entraînement de la première pompe.
l Replacez la tête de pompe d’extension contre la première tête de pompe. Vérifiez que la plaque
arrière de la tête de pompe d’extension repose bien contre la plaque frontale de la première tête de
pompe.
l Revissez légèrement la vis à tête cylindrique dans le coin supérieur de la plaque arrière de la pompe
d’extension à l’aide de la clé Allen modifiée de 6mm fournie.
l Appliquez l’adhésif frein-filet sur les vis à tête cylindriques M8 x 170, insérez-les dans les trous en bas à
gauche de la plaque frontale de la tête de pompe d’extension et resserrez-les tour à tour, ainsi que la
vis M8 de la plaque arrière
