Montage eines Pumpenkopfs auf einer horizontalen Grundplatte
• Entfernen Sie alle Gummifüße von der Basis des Pumpenkopfs, um den Pumpenkopf an der
horizontalen Stützplatte anzubringen.
• Richten sie die beiden M6-Gewindebohrungen in der Grundplatte des Pumpenkopfs mit den
zwei entsprechenden Befestigungslöchern aus. See "Abmessungen für Pumpenkopfmontage"
auf Seite 11
• Befestigen Sie den Pumpenkopf an der horizontalen Stützplatte mit M6-Befestigungselementen
geeigneter Länge aus Edelstahl.
• Die Verwendung von gewindesichernden Befestigungselementen oder
Schraubensicherungspaste wird empfohlen.
Einbau eines Erweiterungspumpenkopfs

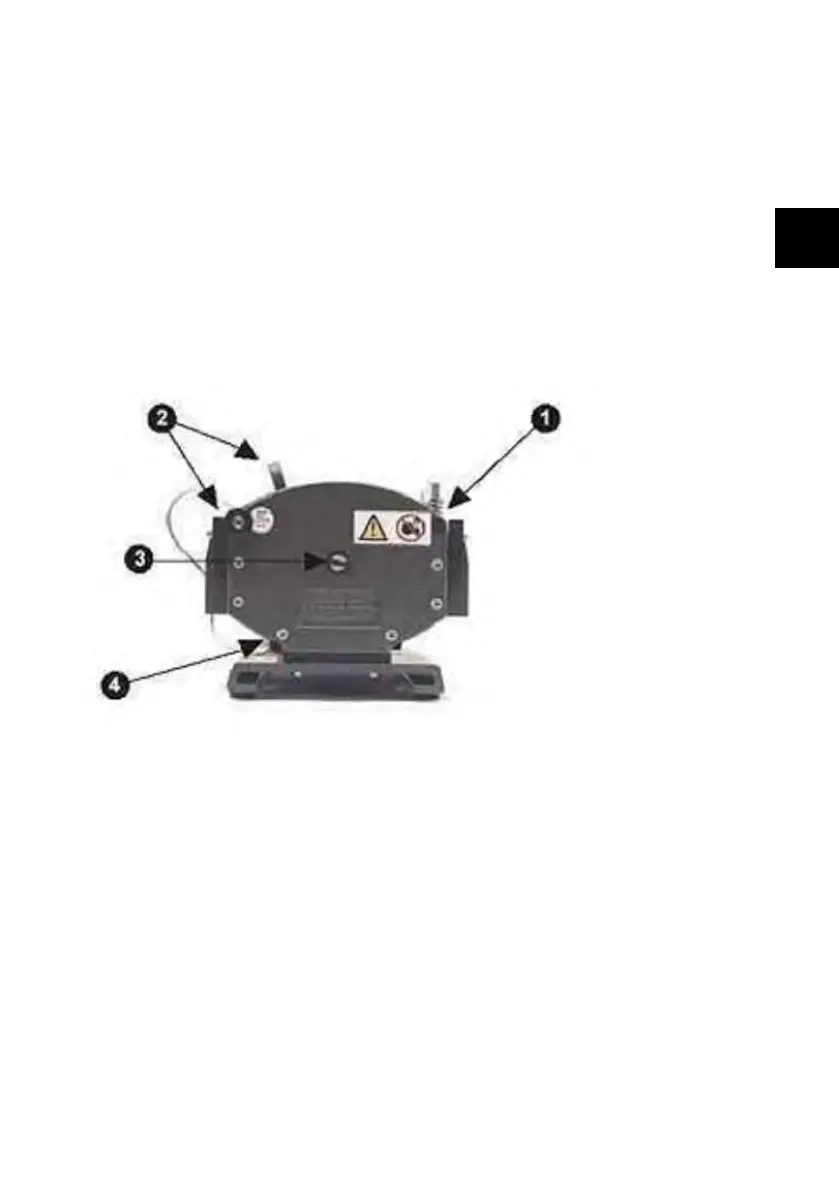

l Vom ersten Pumpenkopf entfernen Sie: den Stopfen aus dem Gewindeloch in der oberen rechten
Ecke der Frontplatte des Pumpenkopfs (1); die Schlauchbettbefestigungsschraube und das
Schlauchbett (2); den Stopfen aus dem Schlitz in der mittleren Welle (3); die Zylinderschraube M8 x 16
von unten links am ersten Pumpenkopf (4).
l Schmieren Sie den Antriebswellenmitnehmer des Erweiterungspumpenkopfs mit dem
mitgelieferten Fett.
l Tragen Sie Schraubensicherungspaste auf die Innensechskantschraube M8 x 16 mm in der oberen
rechten Ecke der Rückwand desErweiterungspumpenkopfs auf.
l Richten Sie den Antriebswellenmitnehmer des Erweiterungspumpenkopfs mit dem Schlitz in der
Antriebswelle des ersten Pumpenkopfs aus.
l Montieren Sie den Erweiterungspumpenkopf an den ersten Pumpenkopf. Stellen Sie sicher, dass die
Rückwand des Erweiterungspumpenkopfsflach an der Frontplatte des ersten Pumpenkopfs anliegt.
l Ziehen Sie die Innensechskantschraube mit dem mitgelieferten modifizierten Inbusschlüssel 6 mm
leicht an.
l Tragen Sie die Schraubensicherungspaste auf die Innensechskantschraube M8 x 170 unten links an
der Frontplatte des Erweiterungspumpenkopfs auf, und ziehen Sie sie im Wechsel mit der M8-
Schraube in der Rückplatte fest.
PB0348:m-701atex-de-04 13
