Igualmente, puede usar una válvula de chequeo incorporada a la línea en
los pozos excavados (Vea la Figura 4).
Quizás sea necesario conectar la bomba al pozo en varios puntos para
mantener su alta capacidad de ujo. Consúltele a un plomero profesional
sobre los materiales adecuados y las instrucciones para instalarla.
Las juntas o acoples con pérdidas dejarán que el aire se fugue hacia la
tubería y cause un mal funcionamiento de la bomba o dicultad para
cebar. Asegúrese de usar un compuesto para juntas de tuberías o cinta
de sellado de plomería en todas las conexiones roscadas de las tuberías.
PARA INSTALAR LA BOMBA EN POZOS
EXCAVADOS, CISTERNAS, LAGOS Y
MANANTIALES
• Instálele una válvula de pie a la tubería de entrada y métala
dentro del agua.
No ubique la válvula de pie a menos de 0,61
metros del fondo de la fuente de agua para
evitar que entren al sistema residuos de arena u otros sedimentos
NOTA: Si la fuente de suministro de agua es un lago, cerciórese de
que la tubería de succión sea sucientemente larga para que siempre
permanezca sumergida. Incline la tubería hacia arriba en dirección a
la bomba para evitar las acumulaciones de aire. Debe sacar la tubería
durante el invierno para evitar que se congele.
Proteja la tubería del daño causado por
nadadores y remeros. Instale una rejilla
alrededor de la entrada de la tubería para evitar que los nadadores
queden atrapados.
CONECCIONES ELÉCTRICAS
Conecte la bomba a un circuito eléctrico independiente con un disyuntor
dedicado. Consulte las especicaciones eléctricas de la tabla de
cableado para ver el tamaño recomendado de fusible y del cable.
Instale y mantenga el sistema eléctrico de esta bomba según los códigos
nacionales y locales al respecto.
HACIA LA BOMBA
VÁLVULA DE CHEQUEO
INCORPORADA
A LA LÍNEA
PERFORADOR

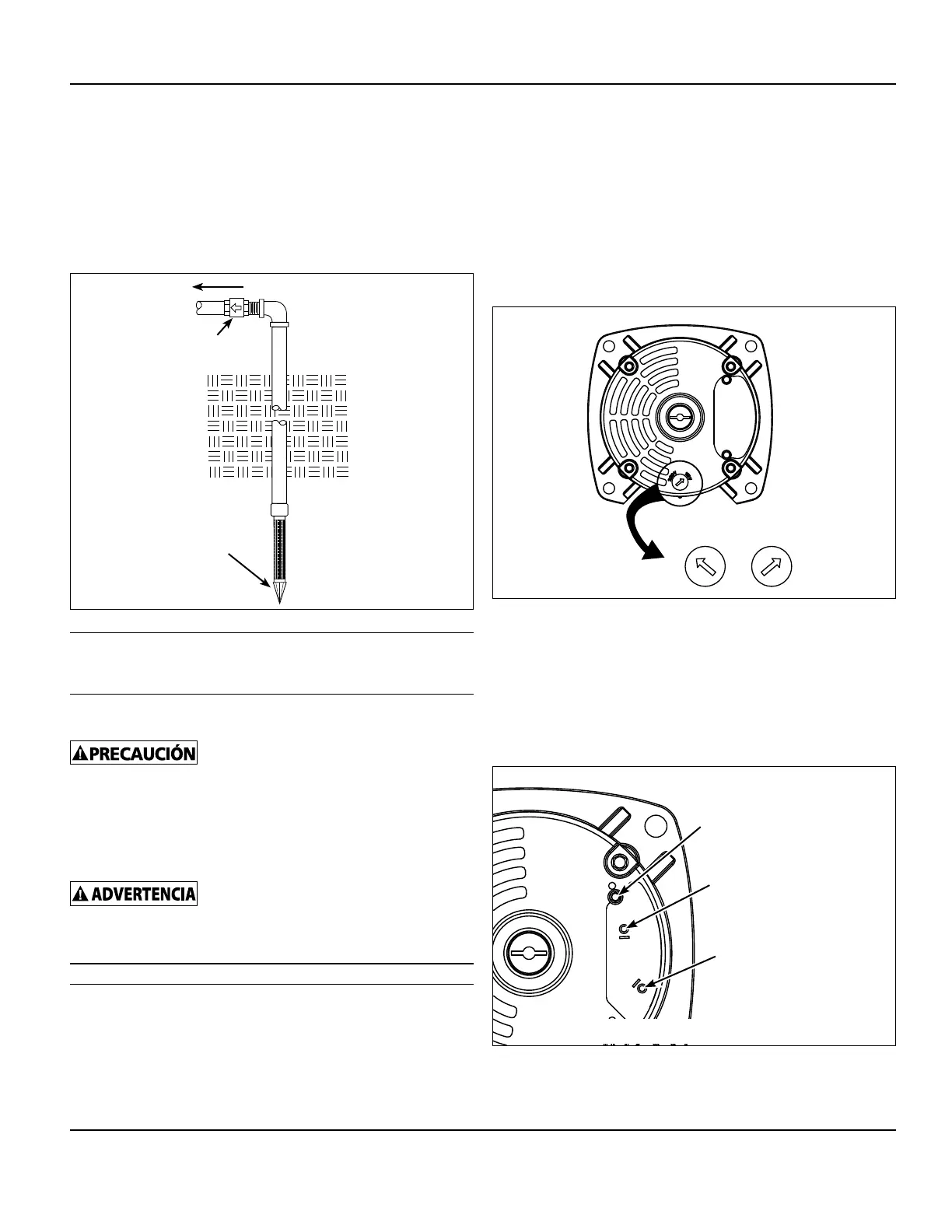

Figura 4
El motor se debe conectar a tierra con un conductor de cobre conectado
al tornillo de conexión a tierra suministrado en el compartimiento de
alambres.
El voltaje de la fuente de suministro eléctrico debe ser similar al de la
bomba. Los modelos WLS75, WLS100 y WLS150 le ofrecen un sistema
de voltaje doble y vienen de fábrica para funcionar a 230 voltios. Para
conectarlas a circuitos de 115 voltios simplemente gire la perilla al voltaje
deseado (Vea la Figura 5). Use una pinza (alicate) de punta alada para
halar la perilla aproximadamente un 6,4 mm (1/4”), gírela y colóquela
en su posición correcta. NOTA: El modelo WLS200 no se puede
modicar; esta bomba sólo funciona con 230 voltios.
CABLES DE CONEXIÓN
La cubierta del terminal debe estar en su lugar para un funcionamiento
seguro. Conecte a tierra de acuerdo con los códigos eléctricos locales
y nacionales. Mantenga los dedos y objetos alejados de las aberturas
y piezas giratorias. Desconecte las fuentes de energía antes de tocar
piezas internas. Vea en la Figura 6 las ubicaciones de cableado
apropiadas.
Figura 5 -Perilla para Seleccionar el Voltaje
Figura 6 - Cables de conexión
TORNILLO DE CONEXIÓN A
TIERRA
LÍNEA NO CONECTADA A
TIERRA (L1)
TABLERO DE TER-
MINALES (L2)
