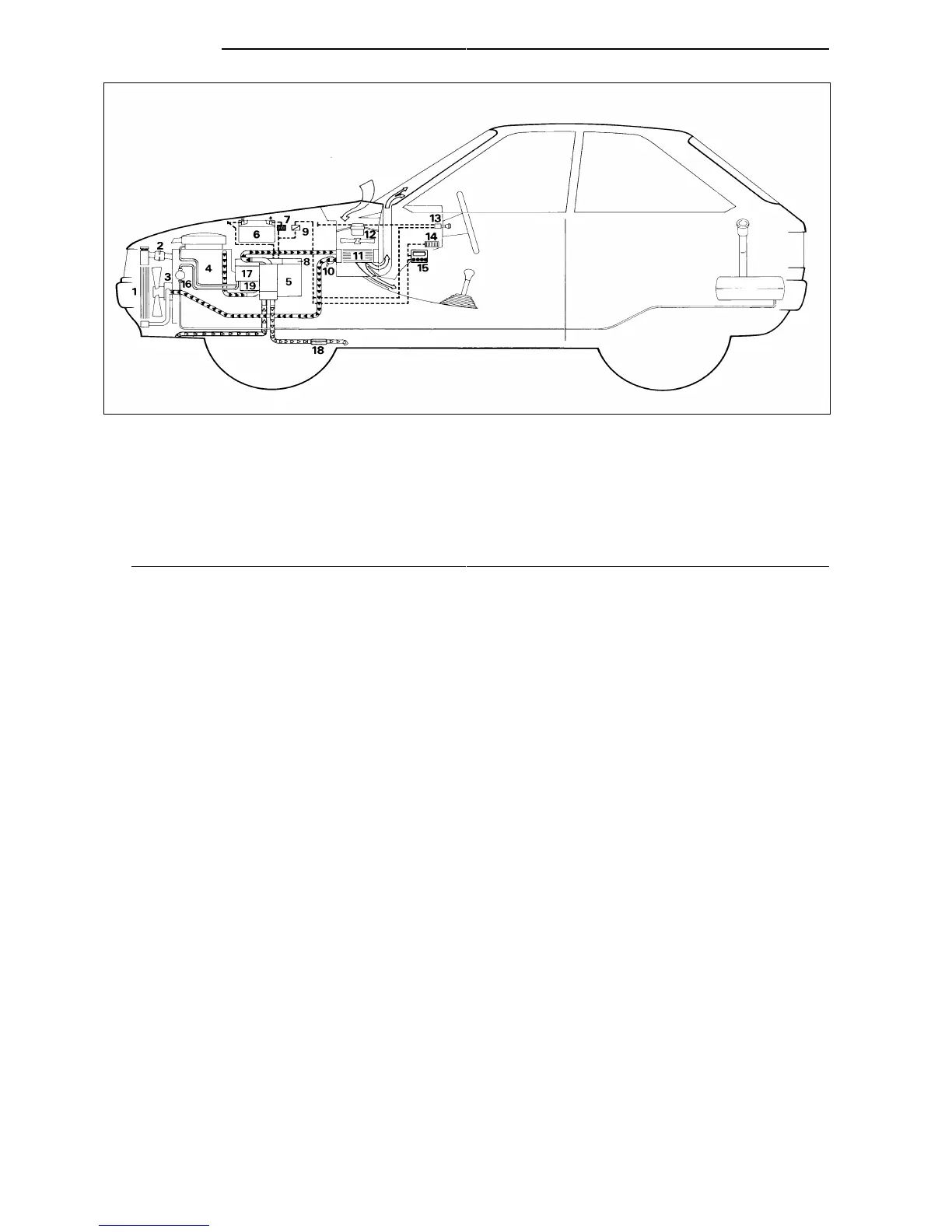

Fig. 6: Monteringsexempel för värmeaggregat Thermo Top i en personbil
1 Kylare
2 Kylvattentermostat
3 Vattenpump (bilmotorns)
4 Bilmotor
5 Vattenvärmeaggreat
6Batteri
7 Säkringshållare
8 Styrenhet (i värmeaggregatet)
9 Relä (för fordonsfläkten)
10 Styrventil fordonsvärme
11 Värmeväxlare fordonsvärme
12 Fläkt fordonsvärme
13 Brytare för fläkt fordonsvärme
14 Säkringsplint i fordonet
15 Tidur
16 Bränsleledning
17 Bränslepump (i värmeaggregatet)
18 Avgasljuddämpare
19 Cirkulationspump (i värmeaggregatet)
