14

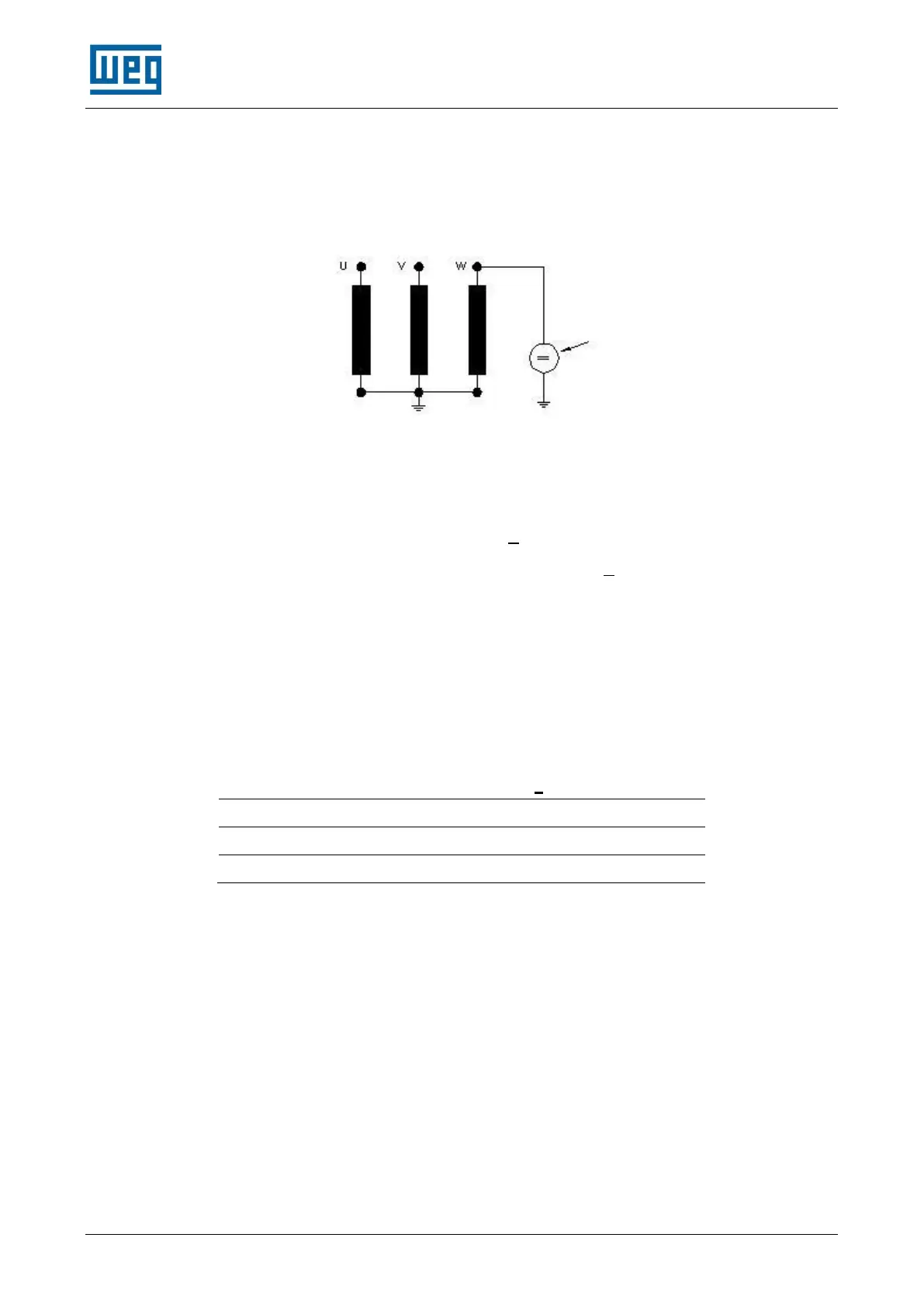

Um possível esquema para efetuar a medida da resistência de isolamento é o que se
mostra na figura abaixo, devendo efectuar-se a leitura do Megaohmímetro 1 minuto
após a aplicação da tensão contínua.
Os valores mínimos recomendados para a resistência de isolamento, de acordo com
a norma IEEE 43, corrigidos para a temperatura de 40ºC, são os seguintes:
5 MΩ, para motores de baixa tensão (U < 1,1kV)
100 MΩ, para motores de média tensão (1,1kV < U < 11kV)
O valor da resistência de isolamento varia, principalmente em função da temperatura
do enrolamento conforme se mostra no quadro seguinte:
TEMPERATURA DE ENROLAMENTO
Se o valor da resistência de isolamento for inferior aos valores indicados, verificar
primeiramente se o isolamento da bobinagem do motor está afetado por humidade ou
depósito de poeiras. Se necessário, limpar os enrolamentos da bobinagem e secar o
motor a uma temperatura inferior a 100ºC. Se estas medidas não forem suficientes
deve ser solicitada ajuda técnica especializada.
A tensão de ensaio para as resistências anti-condensação, protectores térmicos e
outros acessórios é de 500 V
CC
.
