6.2 Verificar se a tensão indicada na chapa de caraterísticas é a mesma da rede onde
será ligado o motor. Respeitar sempre os esquemas de ligação incluídos na caixa de
terminais face à tensão disponível e/ou velocidades pretendidas.
Ver esquemas de ligação mais comuns no final deste manual.
6.3 Os enrolamentos dos motores estão ligados de tal modo que o motor roda no sentido
dos ponteiros do relógio, quando se vê o motor do lado da ponta de veio principal, e
quando a ordem alfabética das extremidades do enrolamento do motor (U,V,W)
corresponde à ordem de sucessão das fases no tempo (L1, L2, L3). Para rodar no
sentido contrário devem permutar-se dois dos três cabos de alimentação.
No caso de o motor apenas poder rodar num único sentido terá uma placa com uma
seta a indicar esse sentido.
6.4 Nos motores com caixas de terminais “Ex eb”, os isoladores deverão ser equipados
com cerra-cabos ou com chapas de travamento para manter o cabo sempre na
posição inicial fixada durante o seu aperto.
6.5 Como padrão, os isoladores nas caixas de terminais “Ex eb” são equipadas com
chapas de travamento. A utilização das chapas de travamento não altera a
capacidade de curto-circuito (I
cc
) das caixas de terminais.

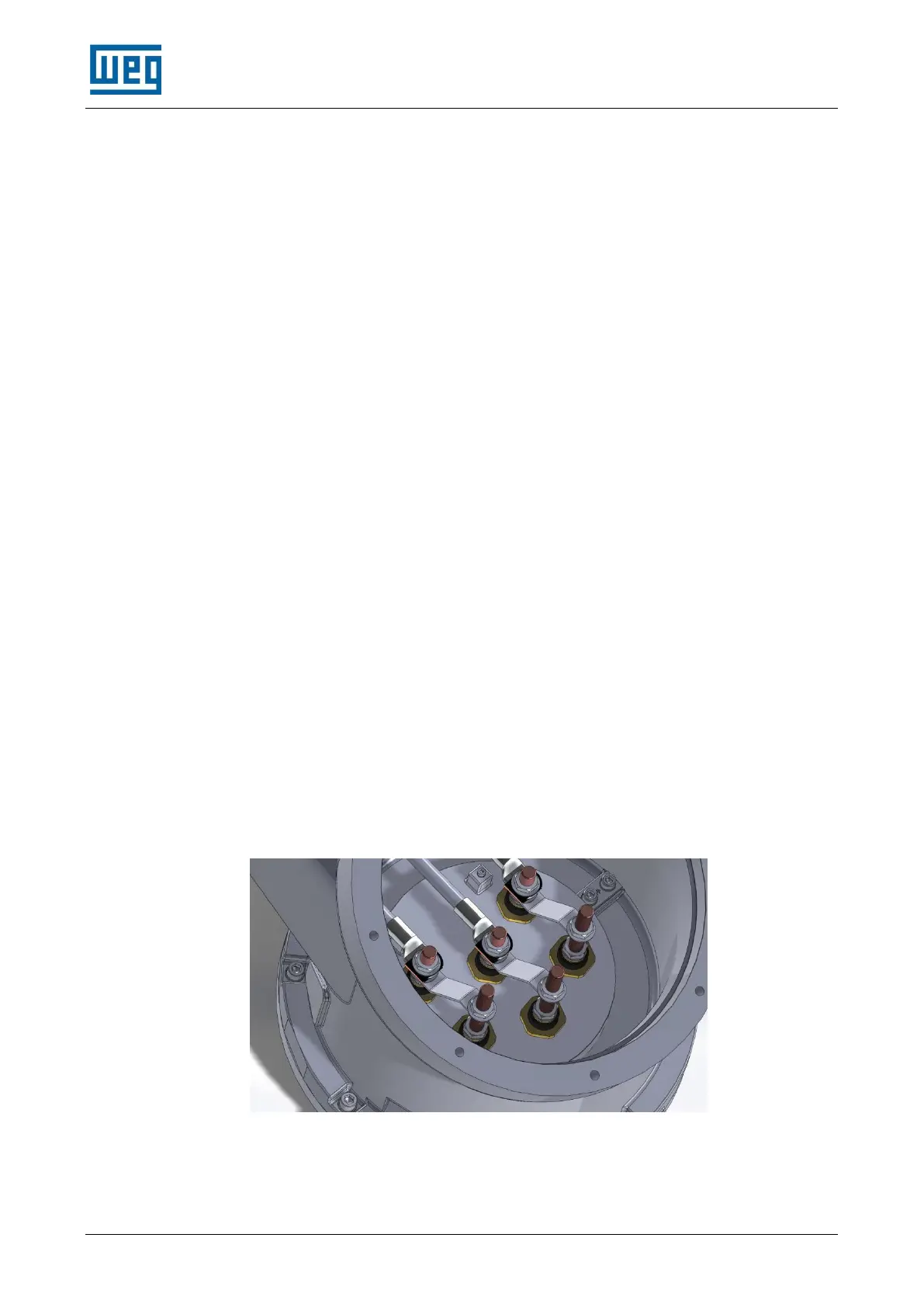

Nos isoladores com chapa de travamento é necessário garantir um alinhamento entre
a chapa e o terminal olhal que permita a correta saída dos cabos de ligação, tal como
representado nas figuras seguintes.
