WEGeuro - Indústria Eléctrica, S.A. Português - English
17
6.6 Opcionalmente, os motores com caixas de terminais “Ex eb”, podem ser equipados
com cerra-cabos distintos das chapas de travamento. Neste caso deve ser garantido
um aperto perfeito do cerra-cabos ao isolador e do cabo no interior do cerra-cabos.
Nestas caixas, as pontes de ligação (shunts) devem ser desmontadas ou montadas
cuidadosamente conforme as instruções fornecidas no final deste manual, sem que o
posicionamento dos cerra-cabos seja alterado.
Nas caixas equipadas com cerra-cabos, a capacidade de curto-circuito (Icc) é
reduzida face à capacidade de curto-circuito da mesma caixa com isoladores sem
cerra-cabos.

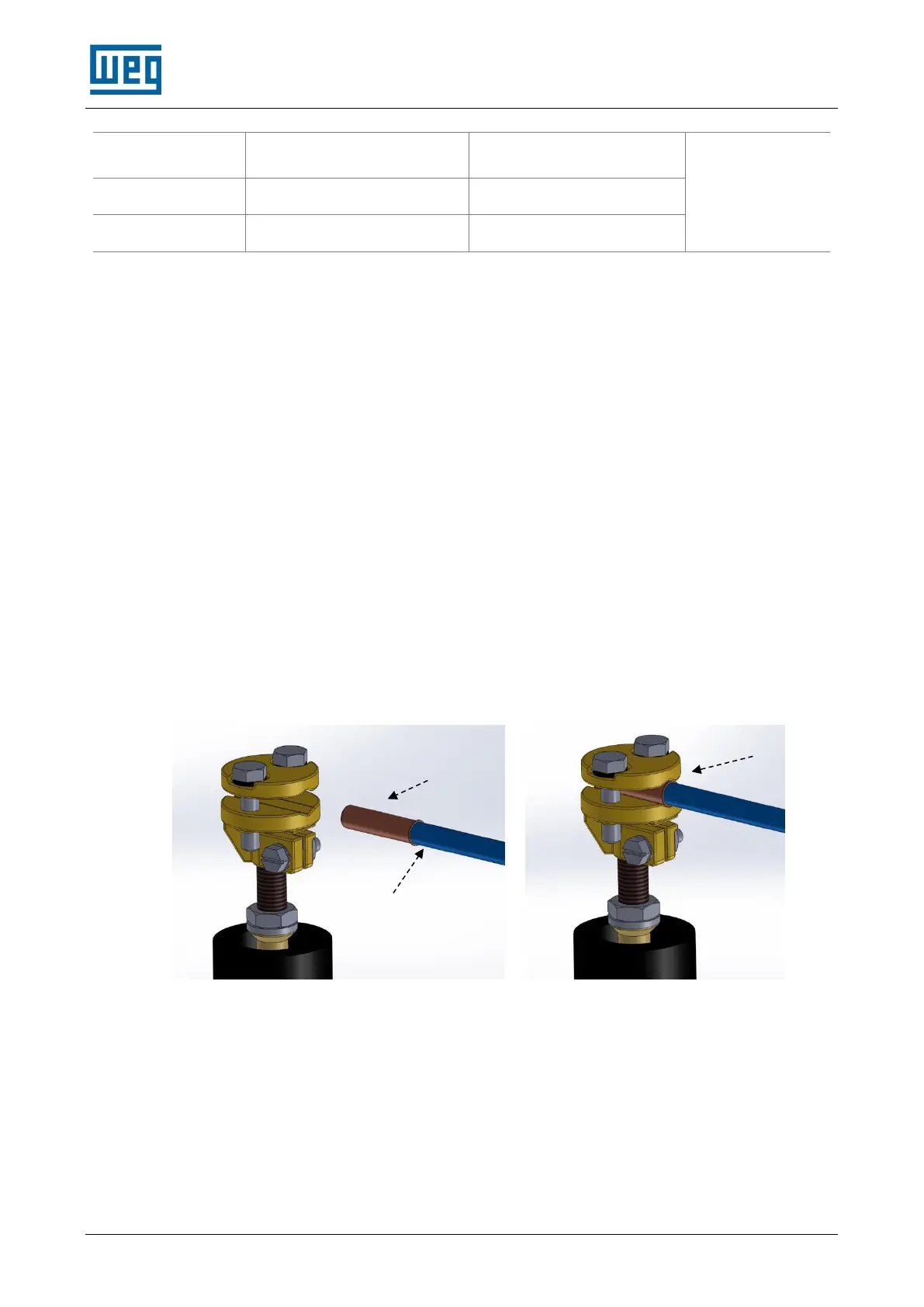

6.7 Para fazer a ligação do cabo de alimentação ao cerra-cabos deve aplicar-se uma
ponteira no cabo descarnado e de seguida fazer o aperto no cerra cabos, conforme as
imagens seguintes.
Para os parafusos dos cerra-cabos, recomenda-se que sejam utilizados os seguintes
valores de binário:
Cabo eléctrico com
isolamento
Montagem do cabo com
ponteira no cerra-cabos
