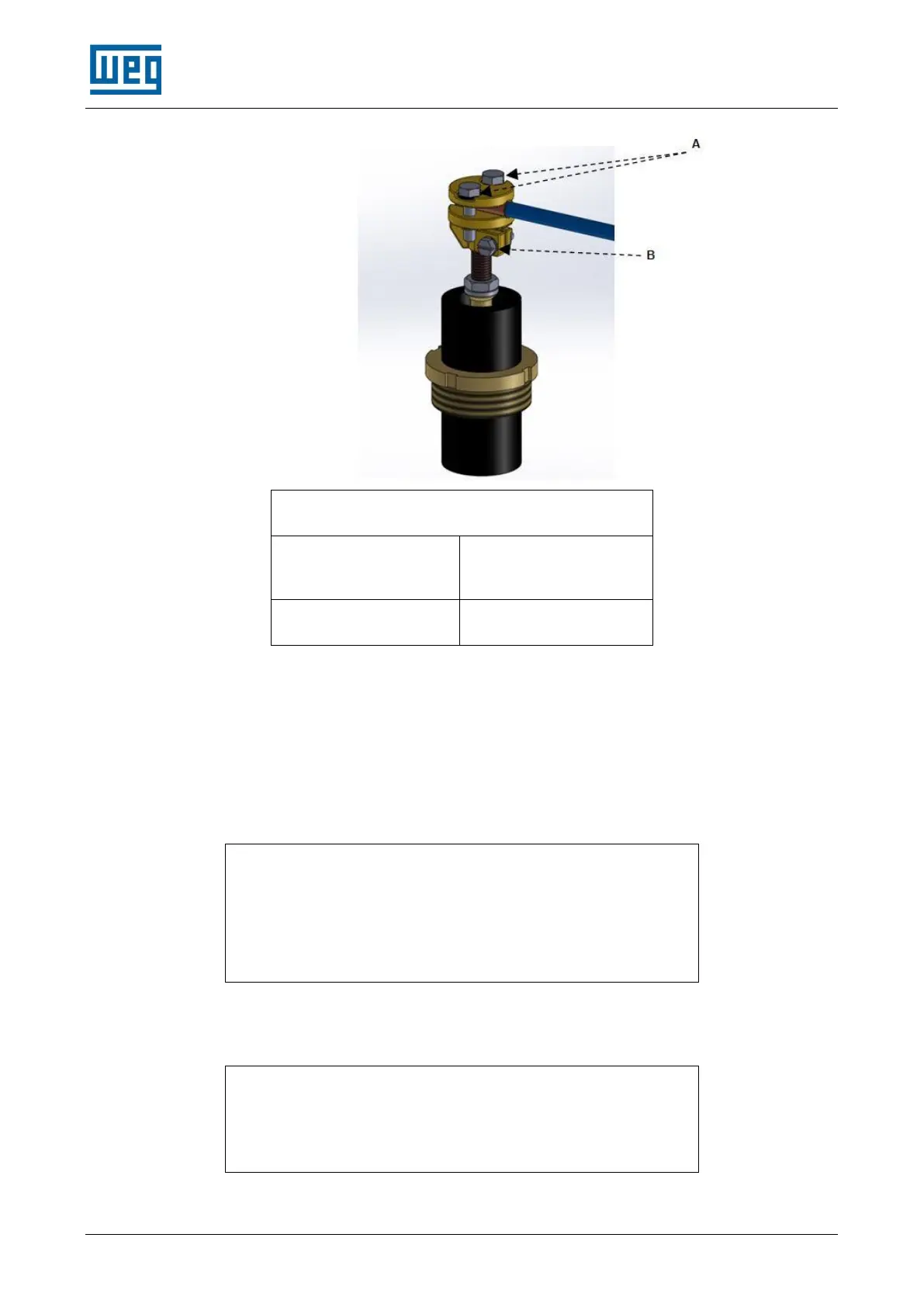

Binário de aperto (Nm)
A - Parafusos aperto do
cabo no cerra-cabos
B - Parafuso aperto do
cerra-cabos ao terminal
50
25
6.8 Junto a cada orifício roscado previsto para entrada de cabos é colocada uma placa
com o tipo de rosca e respetivas dimensões.
6.9 Os cabos e bucins utilizados devem ser compatíveis com a temperatura ambiente
indicada na placa de certificado sempre que o seu valor é superior a 80ºC.
6.9.1 Quando os bucins são fixados na caixa de terminais:
 90ºC para temperatura ambiente de 50ºC
 100ºC para temperatura ambiente de 60ºC
 110ºC para temperatura ambiente de 70ºC
 120ºC para temperatura ambiente de 80ºC
6.9.2 Quando os bucins são fixados na placa de obturação em motores
alimentados por cabos soltos:
 100ºC para temperatura ambiente de 40ºC
 110ºC para temperatura ambiente de 50ºC
 120ºC para temperatura ambiente de 60ºC
