Weider 214 Bench Manuale D'Istruzioni

5
Prima di iniziare il montaggio, leggere attenta-
mente le seguenti informazioni ed istruzioni:
• Il montaggio richiede due persone.
•
Per facilitare I’identificazione delle piccole parti,
utilizzare la TABELLA D’IDENTIFICAZIONE
DELLE PARTI .
• Stringere a fondo tutte le parti al momento del
montaggio, a meno che istruito diversamente.
• Durante il montaggio, assicurarsi che tutte le parti
siano posizionate come mostrato in figura.
• Mettere tutte le parti della panca pesi in una zona
sgombra e rimuovere il materiale d’imballaggio;
non disfarsi del materiale d’imballaggio fino a
completo montaggio.
I seguenti attrezzi (non inclusi) sono necessari
per il montaggio:
• due chiavi inglesi regolabili
• un martello in gomma
• un cacciavite universale
• un cacciavite a stella
• del lubrificante tipo grasso o vaselina e del-
l’acqua e sapone.
Il montaggio sarà molto facilitato se si avranno: una
serie di chiavi a tubo, una serie di chiavi aperte e
chiuse, o una serie di chiavi dentellate.
Per Facilitarvi le Cose
Questo manuale è disegnata per assicurare
che il montaggio dei nostri prodotti possa esse-
re completato con successo da chiunque. La
maggior parte delle persone scopre che con la
giusta quantità di tempo a disposizione, il mon-
taggio procederà senza intoppi.

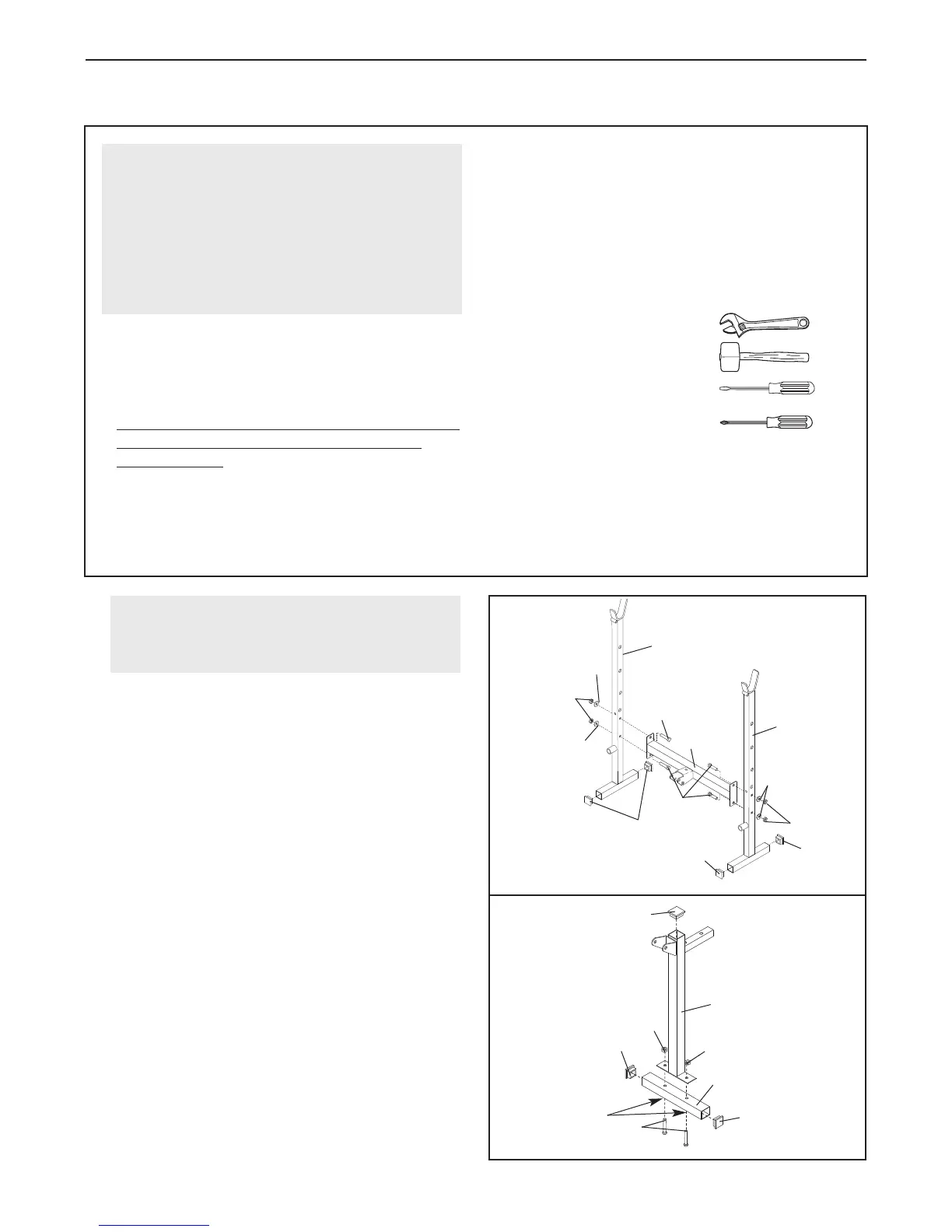

MONTAGGIO
1.
Picchiettare due Cappucci Interni Quadrati da
38mm (21) sull‚estremità inferiore di ogni
Montante (1).
Attaccare la Barra Trasversale (3) ai due Montanti
(1) con quattro Bulloni da M8
x 55mm (18), quat-
tro Rondelle da M8 (16) e quattro Controdadi in
Nylon da M8 (17). Non stringere i Controdadi
per ora.
2. Picchiettare tre Cappucci Interni Quadrati da
30mm (22) nella Gamba
Anteriore (8) e nello
Stabilizzatore (39).
Attaccare la Gamba
Anteriore (8) allo
Stabilizzatore (39) con due Bulloni
T
rasporto da
M8 x 40mm (37) e due Controdadi in Nylon da
M8 (17).
Nota: Le dentellature intorno ai fori
su un lato dello Stabilizzatore devono essere
in basso. Non stringere i Controdadi per ora.
2
1
21
17
17
41
Dentellature
39
22
8
22
22
3
17
16
16
18
18
16
17
1
21
21
1
Prima di iniziare il montaggio, leggere e
comprendere le informazioni sopra
elencate.
