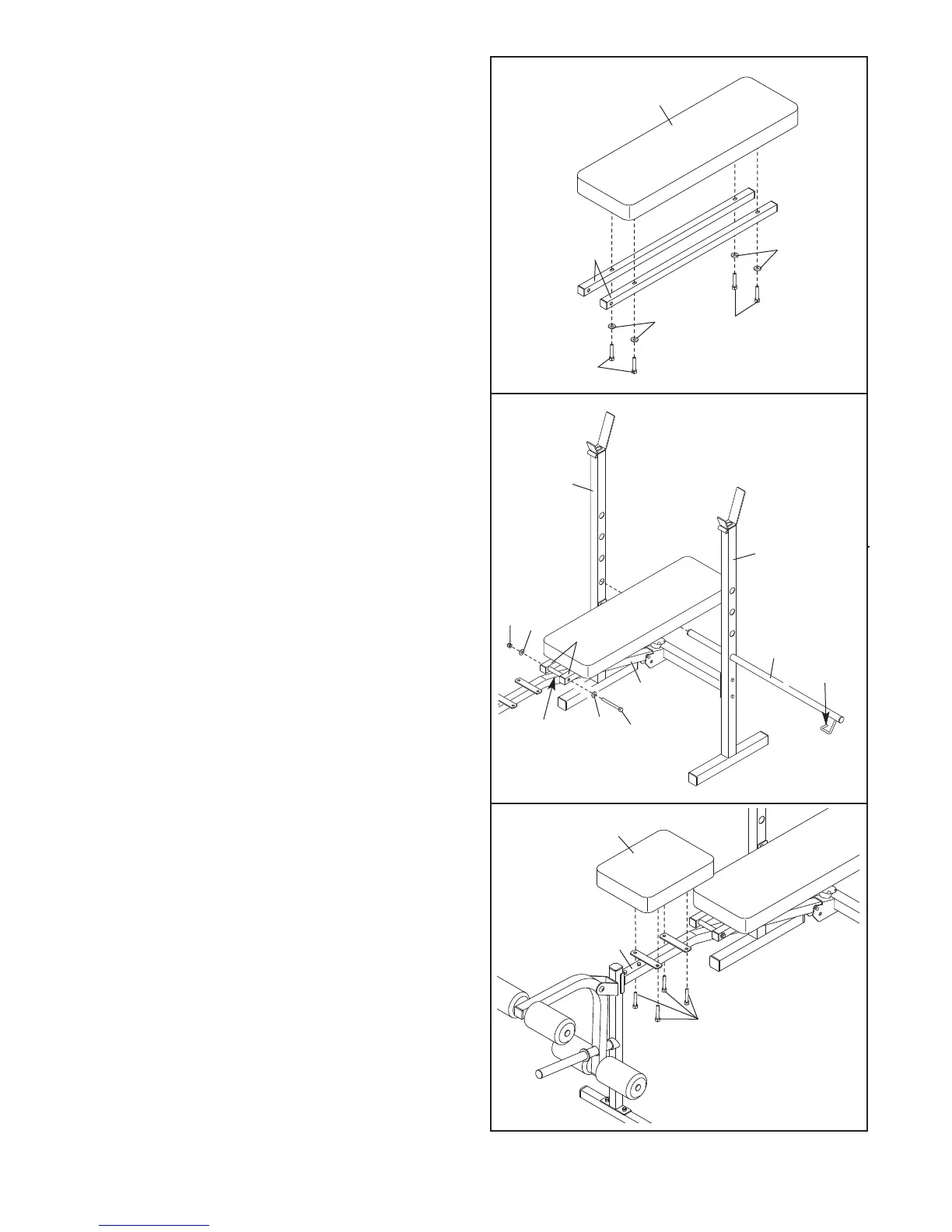

7. Attaccare ciascun Tubo Schienale (5) allo
Schienale (6) con quattro Viti da M6 x 38mm (22)
e
quattro Rondelle da M6 (20). N
on stringere
completamente le Viti.
8. Inserire la Asta di Supporto (7) attraverso una
serie di fori sui Montanti (1). Assicurarsi che il
perno di bloccaggio è sul lato mostrato.
Ruotare l'Asta di Supporto nella posizione di bloc-
caggio, con il perno di bloccaggio girato intorno al
Montante sinistro.
Applicare del grasso su un Bullone da M10 x
137mm (28). Attaccare i Tubi Schienale (5) al tubo
saldato sul Telaio (2) con il Bullone, due Rondelle
da M10 (26), ed un Dado Autobloccante in Nylon
da M10 (25).
Non stringere troppo il Dado
Autobloccante in Nylon; i Tubi Schienali deb-
bano poter girare facilmente.
Vedere fasi 1-3.
Stringere i Dadi Autobloccanti in
Nylon da M8 (13) utilizzati in queste fasi.
Vedere la fase 7. Stringere le quattro Viti da M6
x 38mm (22).
9. Attaccare il Sedile (11) ai sostegni sul Telaio (2)
con quattro Viti da M6 x 16mm (21).
7
8
20
20
22
22
5
6
9
26
28
5
26
25
7
Tubo
Saldato
1
2
Perno di
Bloccaggio
1
1
1
21
2
8
