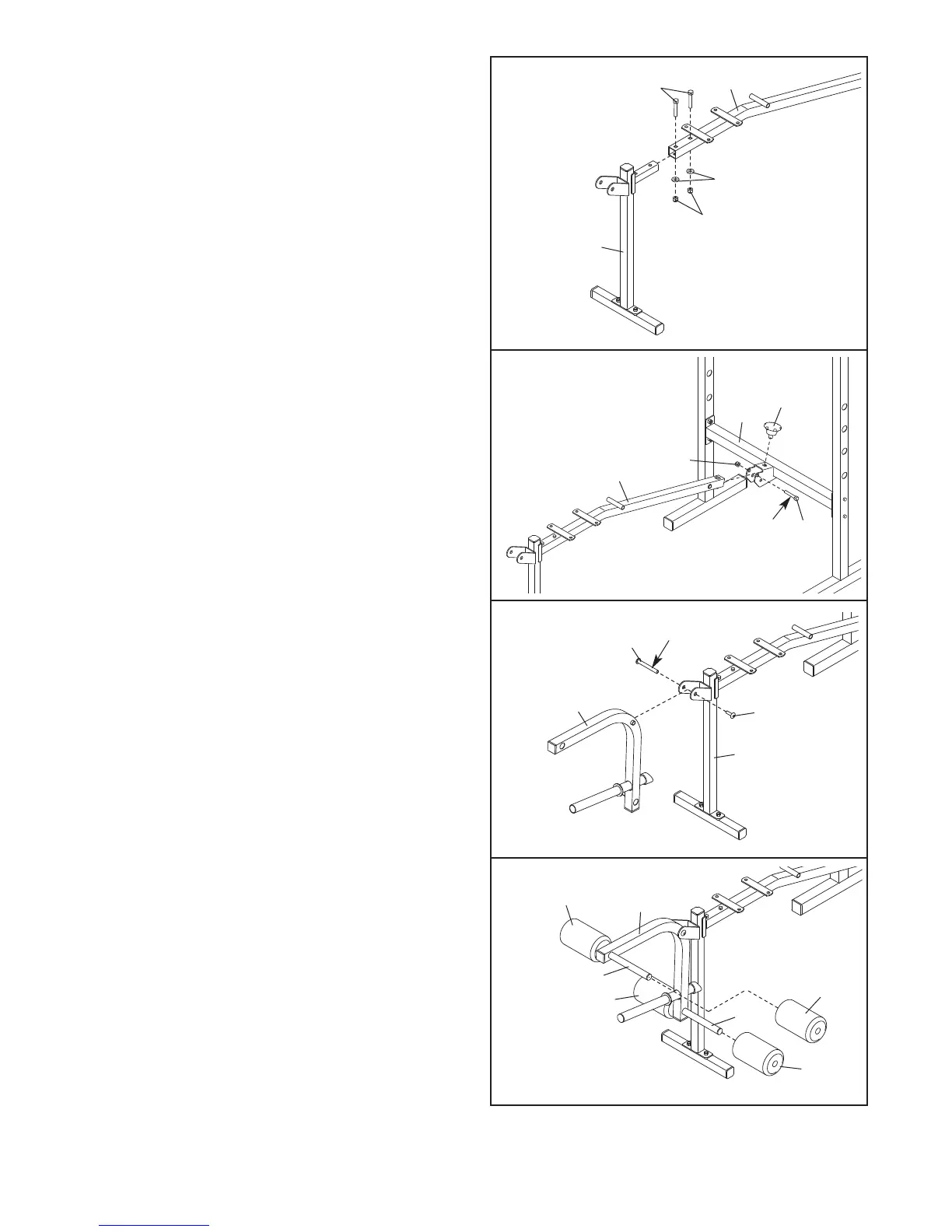

3. Attaccare la Gamba Anteriore (8) al Telaio (2) con
due Bulloni Trasporto da M8 x 43mm (29), due
R
ondelle da M8 (12), e due Dadi Autobloccanti in
Nylon da M8 (13).
Non stringere i Dadi
A
utobloccanti in Nylon per ora.
4. Applicare un po’ del grasso incluso su un Bullone
da M10 x 55mm (30). Attaccare il Telaio (2) alla
serie superiore di fori sul sostegno sulla Barra
Trasversale (3) con il Bullone e un Dado
Autobloccante in Nylon da M10 (25). Non stringe-
re troppo il Dado Autobloccante in Nylon; il
Telaio deve poter girare senza intoppi.
Avvitare la Manopola di Regolazione (23) nella
Barra Trasversale (3) e nel Telaio (2).
5. Applicare del grasso sul tronco di un Set di
Bulloni da M10 x 52mm (24). Attaccare la Leva
Gamba (4) al sostegno sulla Gamba Anteriore (8)
con il Set di Bulloni. Assicurarsi che il tronco
del Set di Bulloni sia inserito attraverso
entrambi i lati del sostegno sulla Gamba
Anteriore.
3
1
3
2
29
8
12
4
2
25
30
23
3
24
4
Lubrificare
24
Lubrificare
8
5
18
4
18
10
10
18
18
6
6. Inserire due Tubi Rullo (10) nella Leva Gamba
(4). Infilare due Rullo in Gommapiuma (18) in
ogni Tubo Rullo.
