Avant de commencer l’assemblage, veuillez lire
les instructions suivantes avec attention :
•
L’assemblage requiert deux personnes.
•
Pour l’identification des petites pièces, utilisez
le
TABLEAU D’IDENTIFICATION DES PIÈCES à
la page
5.
• Serrez toutes les pièces lorsque vous les assem-
blez, à moins qu’il ne vous soit précisé autrement.
• Lorsque vous assemblez le banc de poid, assu-
rez-vous que toutes les pièces sont orientées
comme indiqué sur les schémas.
• Disposez toutes les pièces sur une aire dégagée et
retirez tous les papiers d’emballage. Ne jetez pas
les emballages avant d’avoir fini l’assemblage.
L'assemblage peut requérir la graisse et la
clé hexagonale incluses ainsi que les
outils suivants (non-inclus) :
• deux clés à molette
• un maillet en caoutchouc
• un tournevis plat
• un tournevis cruciforme
L’assemblage sera plus facile si vous avez les
outils suivants : un jeu de douilles, des clés plates
ou polygonales ou à cliquet.
Facilitez-vous la Vie
Ce manuel est conçu pour que n’importe qui
puisse assembler le banc de poids avec suc-
c
ès. La plupart des gens trouvent qu'en plani-
fiant assez de temps, l'assemblage se fait
sans difficulté.

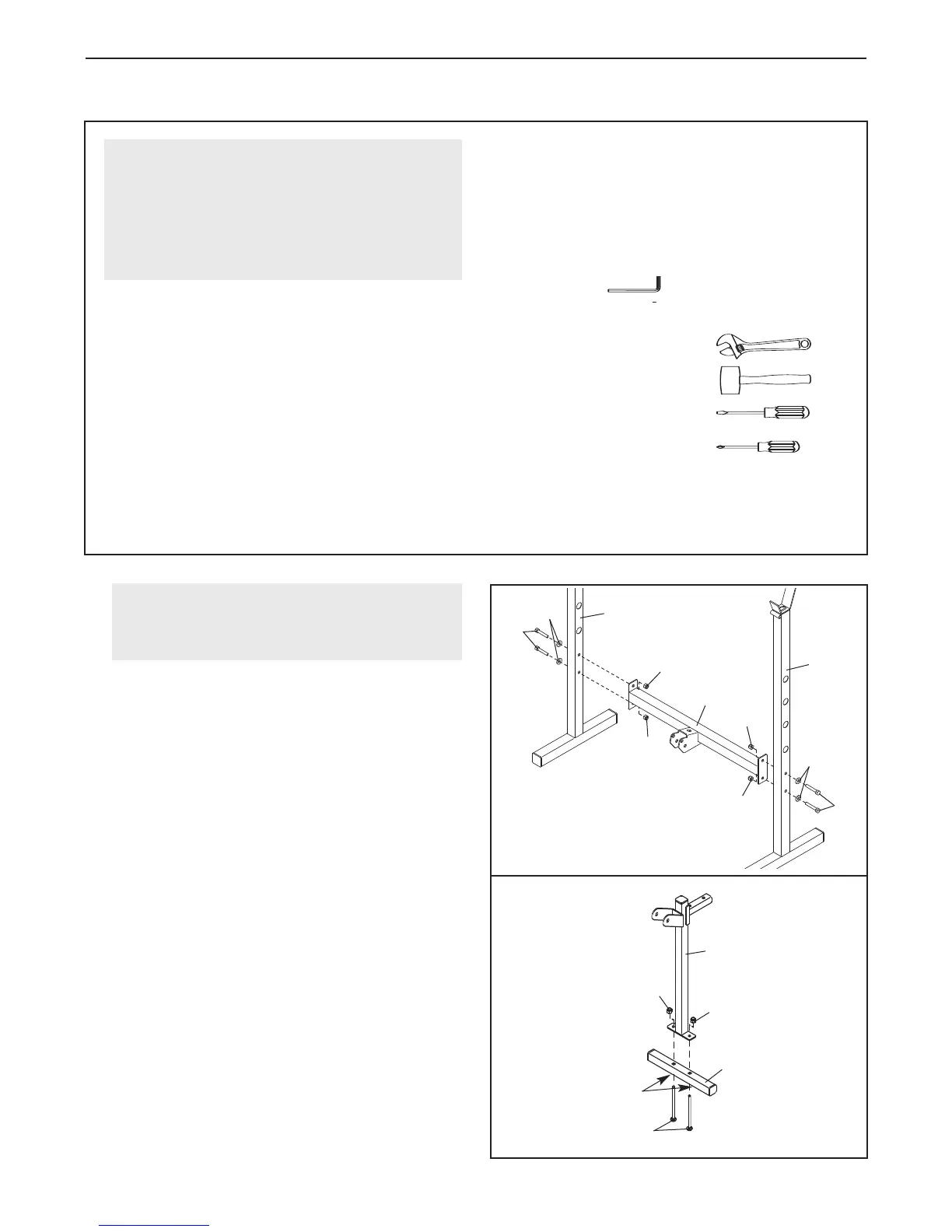

ASSEMBLAGE
1.
Attachez la Barre Transversale (3) sur les
Montants (1) avec quatre Boulons de M8 x 53mm
(14), quatre Rondelles de M8 (12), et quatre
Écrous de Verrouillage en Nylon de M8 (13).
Ne
serrez pas encore les Écrous de Verrouillage
en Nylon jusqu’au bout.
2.
Orientez le
S
tabilisateur (31) ainsi les entailles
font face au plancher. Attachez le Stabilisateur au
Jambe Avant (8) à l’aide de deux Boulons de
Carrosserie de M8 x 40mm (29) et de deux
Écrous de Verrouillage en Nylon de M8 (13).
Ne
serrez pas encore les Écrous de Verrouillage
en Nylon.
2
1
13
13
29
Entailles
31
8
3
1
14
12
14
12
13
13
1
13
13
Avant de commencer l’assemblage, assu-
rez-vous d’avoir lu et compris toutes les
instructions ci-dessus.
