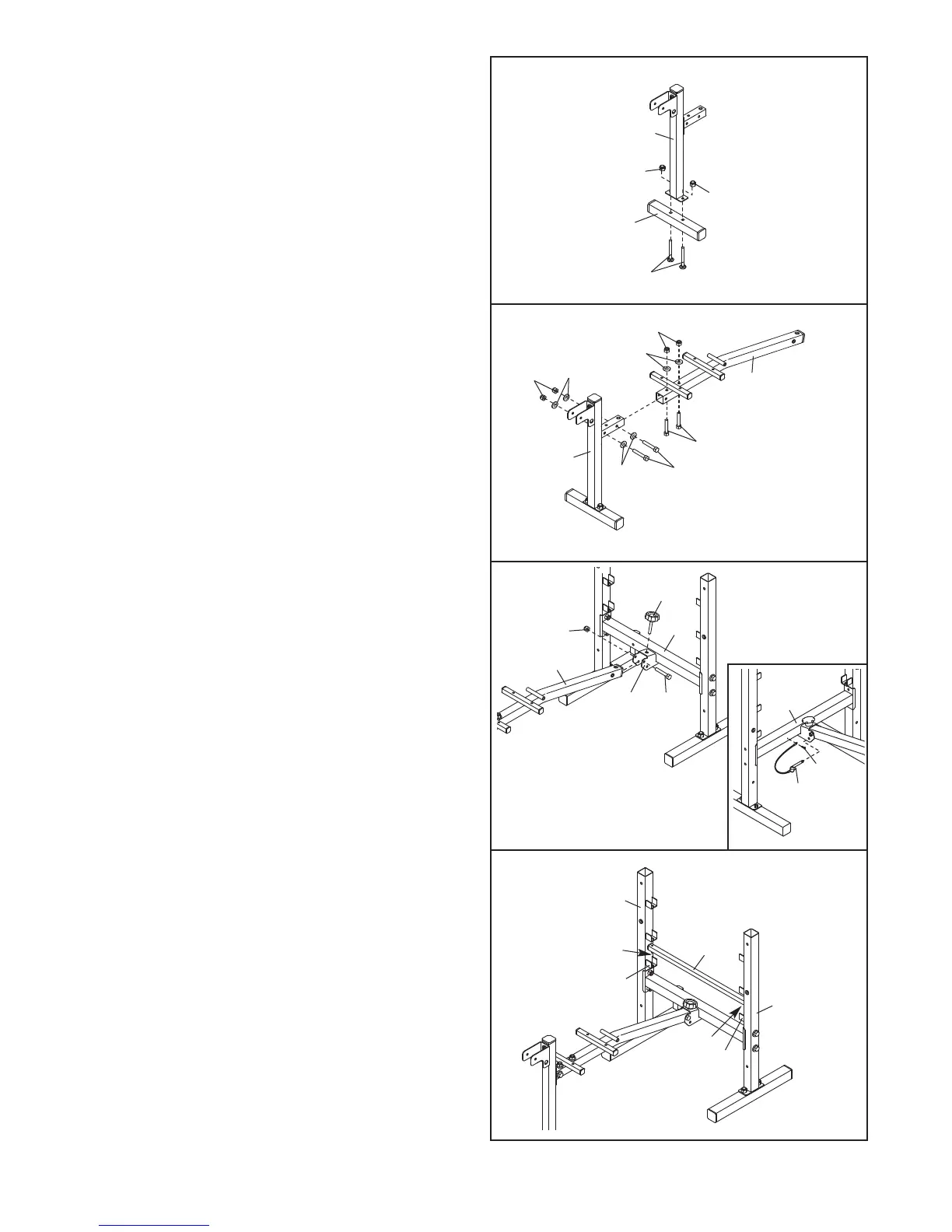

3. Maak het Voorste Been (2) vast aan de
Stabilisator (3) met twee M10 x 58mm
D
raagbouten (74) en twee M10 Zwarte Nylon
Klemmoeren (66).
4. Maak het Voorste Been (2) vast aan het
Onderstel (1) met twee M10 x 60mm Bouten (57),
twee M10 x 55mm Bouten (59), zes M10 Zwarte
Tussenringen (64), en vier M10 Zwarte Nylon
Klemmoeren (66).
5. Smeer wat van het meegeleverde vet op een
M10 x 70mm Bout (71). Maak het Onderstel (1)
vast aan het bovenste stel gaten in de houder
van de Dwarsstang (12) met de Bout en een M10
Zwart Nylon Klemmoer (66). Draai dan de Knop
van het Onderstel (37) in de houder van de
Dwarsstang (12) en in het Onderstel (1).
Bekijk de tekening rechts boven. Steek de
Dwarsstangpen (29) in de laagste gaten in de
Dwarsstang (12). Maak de Dwarsstangpen vast
aan de Dwarsstang met een M4 x 16mm
T
apschroef (75),die zichzelf vast draait.
3
66
6
6
74
2
3
4
2
66
64
64
64
66
59
57
1
71
Houder
37
1
66
12
5
7
17
Houder
Pen
6
Houder
Pen
6
6. Draai de Steunstang (17) zoals getoond, met de
pennen naar onderen. Plaats de Steunstang in
een van de stel houders op de Linker en de
Rechter Staanders (6, 7).
29
12
75
