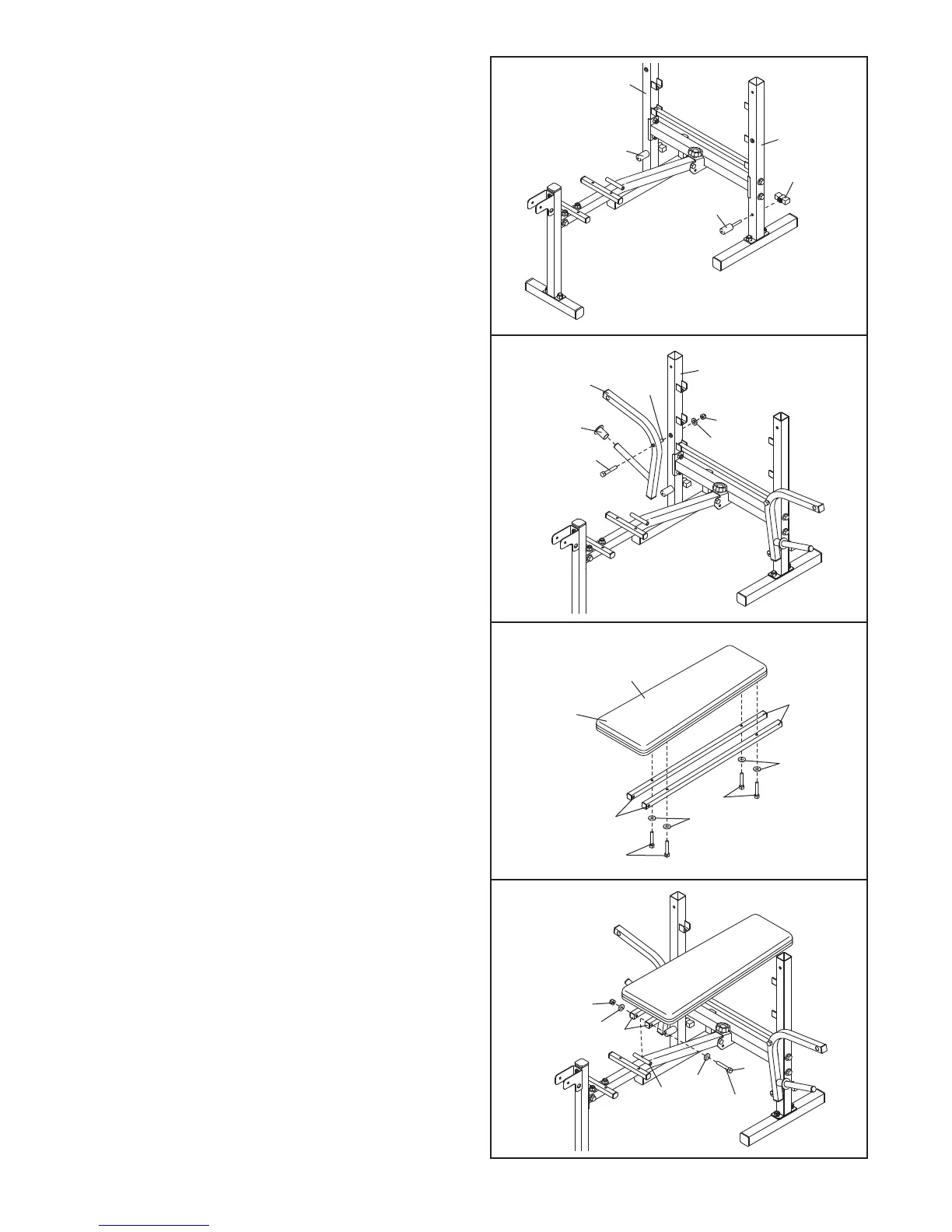

7. Maak een Bumpertje (30) vast aan de Linker
Staander (6) met een Bumpertjeknop (50).
Maak het andere Bumpertje (30) op dezelfde
m
anier vast aan de Rechter Staander (7).
8. Zoek naar de Rechter Draaiarm (11) voorzien van
een gelaste schakelbuis op de aangegeven zijde.
Maak de Rechter Draaiarm vast aan de Rechter
Staander (7) met een M10 x 130mm Bout (58),
een M10 Zwarte Tussenring (64), en een M10
Zwarte Nylon Klemmoer (66).
Schuif een Draaiarm Tussenstuk (34) op de
Rechter Draaiarm (11).
Herhaal deze stap voor de andere kant van de
gewichtsbanks.
9. Maak de Rugleuning (18) vast aan de Buizen van
de Rugleuning (16) met vier M6 x 40mm
Schroeven (62) en vier M6 Tussenringen (65).
Draai de Schroeven nog niet te vast.
7
8
5
0
30
30
6
7
9
64
66
11
34
58
Schakel
buis
7
18
Brede
Kant
Gaten
16
62
62
65
8
10. Smeer wat vet op een M10 x 170mm Bout (60).
Maak de Buizen van de Rugleuning (16) vast aan
de gelaste buis van het Onderstel (1) met de
Bout, twee M10 Zwarte Tussenringen (64), en
een M10 Zwart Nylon Klemmoer (66).
Zie stap 9 en draai de M6 x 40mm Schroeven
(62) vast.
60
V
et
64
64
66
16
1
10
65
