5
Gebruik de tekeningen hieronder tijdens de montage van de gewichtsbank om de kleine onderdelen te herken-
n
en. Het getal tussen haakjes onder iedere tekening is het nummer van het onderdeel van LIJST MET
ONDERDELEN op pagina 18. Opgelet: Sommige kleine onderdelen zijn al gemonteerd om de verzending
t
e vergemakkelijken. Wanneer u een onderdeel niet in de zak met onderdelen kunt vinden, bekijk dan het
apparaat om te zien of het al gemonteerd is.
M10 Zwarte/Zilveren
Nylon Klemmoer (66,
76)
M6 Tussenstuk (65)
M8 Tussenstuk (73)
M10 Zwart/Zilverene
Tussenring(64, 70)
M8 Nylon
Klemmoer (67)
M6 x 16mm
Schroef (61)
M6 x 40mm Schroef (62)
M10 x 63mm Draagbout (68)
M10 x 58mm Draagbout (74)
M4 x 16mm
Tapschroef
(75)
M10 x 65mm Bout (55)
M10 x 55mm Boutset (56)
M10 x 60mm Schroef (57)
M10 x 130mm Bout (58)
M10 x 55mm Bout (59)
M10 x 170mm Bout (60)
M10 x 20mm
Bout (63)
M10 x 70mm Bout (71)
M8 x 58mm Bout (72)

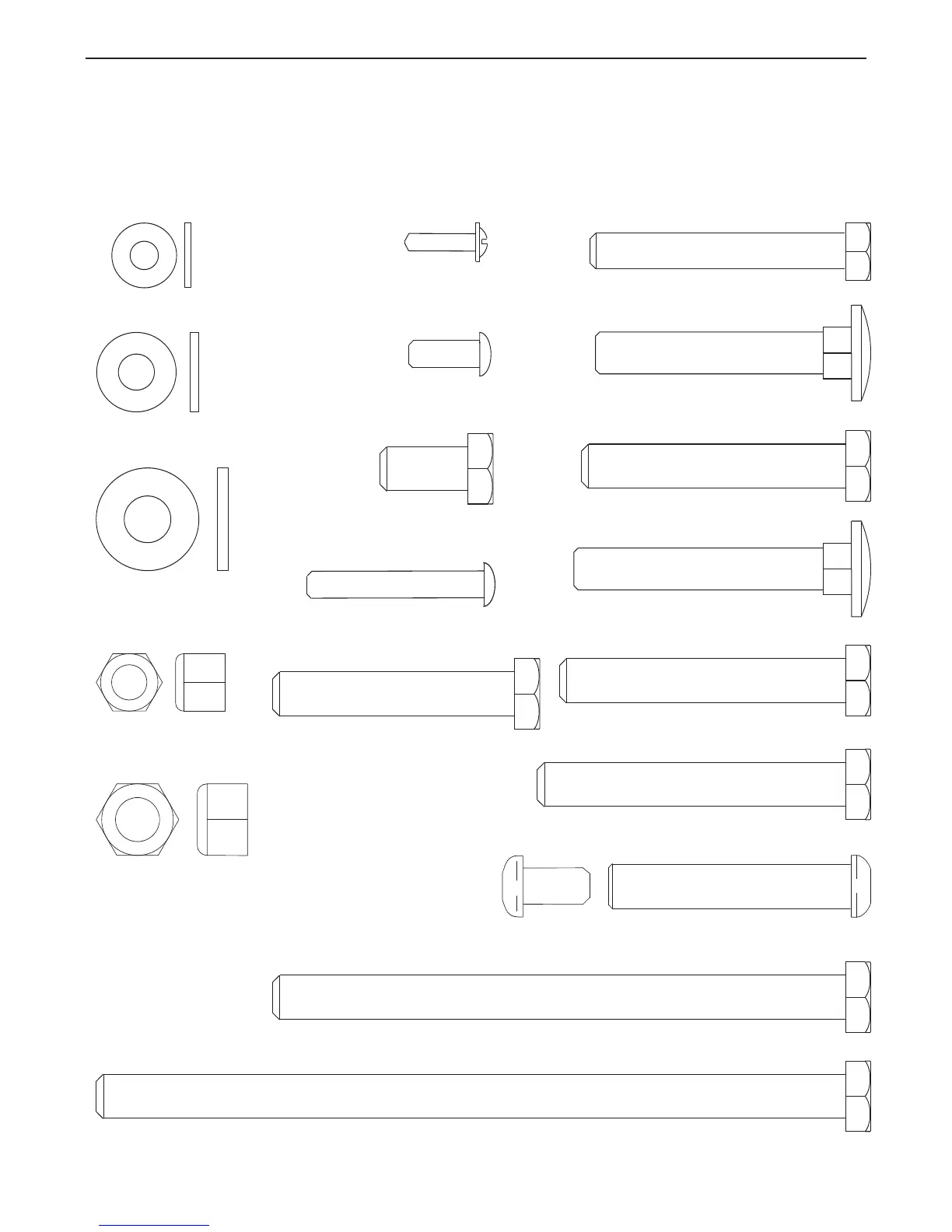

TEKENING OM ONDERDELEN TE HERKENNEN
