11

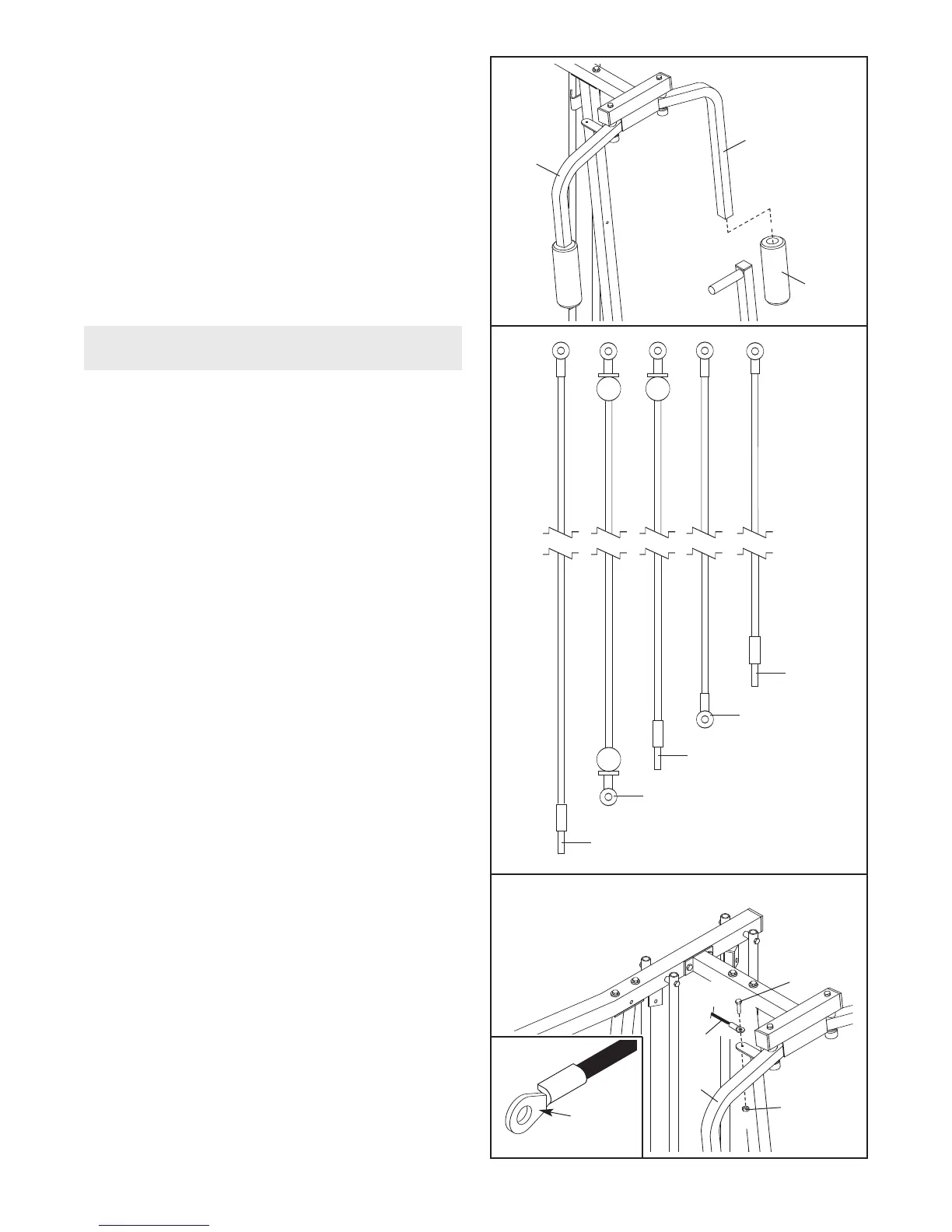

17. Lubrifiez l'extrémité inférieure du Bras Gauche
avec de l'eau savonneuse. Faites glisser un
G
rand Coussinet (22) sur le Bras Gauche.
P
rocédez de la même façon pour le Bras Droit
(5).
18. Ouvrez les sacs de quincaillerie portant la
mention « CABLE ASSEMBLY », « CABLES »
et « PULLEYS ».
Référez-vous au SCHÉMA DU CÂBLAGE aux
pages 26 et 27 de ce livret d'instructions pour
assembler les câbles et les poulies mentionnés
aux étapes 19 à 49. Avant de commencer, dérou-
lez complètement les cinq câbles. Identifiez les
câbles en comparant leur longueur et leurs extré-
mités. La longueur approximative (en pouces) de
chacun des câbles apparaît après le numéro de
pièce sur le schéma.
IMPORTANT : évitez de visser à fond les bou-
lons et les écrous qui servent à maintenir les
poulies en place de manière à ce que celles-ci
puissent tourner librement.
19. Localisez le Câble du Contracteur Pectoral
(89)—c'est le deuxième plus court. Fixez une
extrémité du Câble du Contracteur Pectoral sur le
Bras Droit (5) avec un Boulon à Epaulement de
M8 x 22mm (51) et un Ecrou de V
errouillage en
Nylon de M8 (40). Assurez-vous que le rebord
plat du Câble est contre le Bras.
19
17
18
ASSEMBLAGE DES CÂBLES
5
6
22
88—238”
40
5
51
89
86—109”
85—100”
89—82”
87—72”
Rebord
Plat
