12

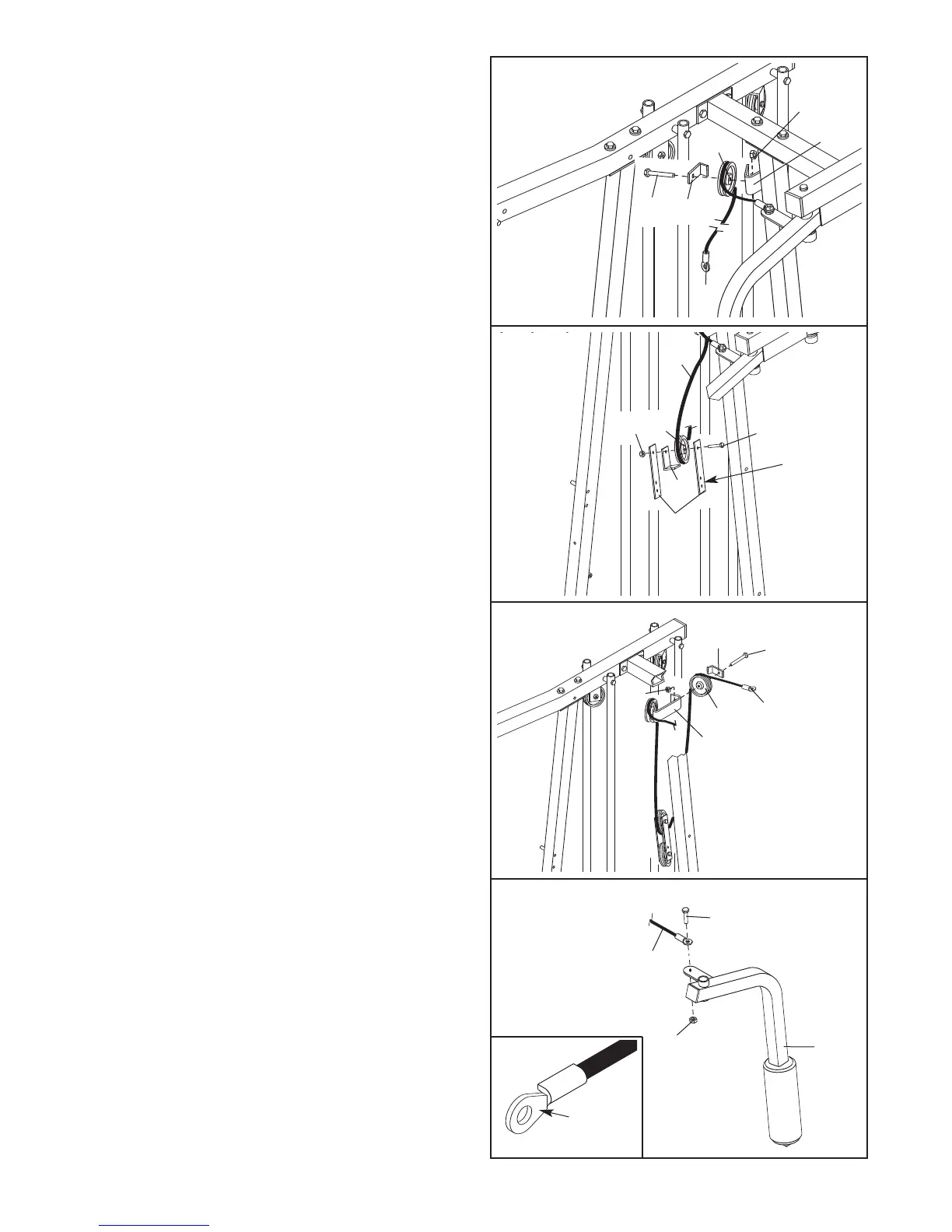

20. Faites passer le Câble du Contracteur Pectoral
(89) autour d'une Poulie de 90mm (82). Fixez la
P
oulie et le Support de Câble (80) au support fixé
au Montant de l’Exerciseur pour Jambes (4) à l'ai-
d
e d'un Boulon de M10 x 48mm (50) et d'un Ecrou
de Verrouillage en Nylon de M10 (42). Le Support
de Câble doit être orienté de la manière indi-
quée sur le schéma de façon à maintenir le
Câble dans la gorge de la Poulie.
21. Faites passer le Câble du Contracteur Pectoral
(89) sous la Poulie de 90mm (82). Attachez la
Poulie et un Support de Câble (80) entre l’extré-
mité des deux Plaques de la Poulie (31) munie
d’un trou unique à l’aide d’un Boulon de M10 x
48mm (50) et d’un Écrou de Verrouillage en
Nylon de M10 (42).
Assurez-vous que le
Support du Câble est placé de manière à
maintenir le Câble en place.
22. Enroulez le Câble du Contracteur Pectoral (89)
autour d'une Poulie de 90mm (82) de la manière
indiquée sur le schéma. Fixez la Poulie et le
Support de Câble (80) à l'autre côté du support
soudé au Montant de l’Exerciseur pour Jambes (4)
à l'aide d'un Boulon de M10 x 48mm (50) et d'un
Ecrou de Verrouillage en Nylon de M10 (42). Le
Support de Câble doit être orienté de la maniè-
re indiquée sur le schéma de façon à maintenir
le Câble dans la gorge de la Poulie.
23. Remarque : le Bras Gauche (6) illustré sur le
schéma a été retiré uniquement pour faciliter
l'identification de la pièce.
Fixez une extrémité du Câble du Contracteur
Pectoral (89) au Bras Gauche (6) avec un Boulon
à Epaulement de M8 x 22mm (51) et un Ecrou de
V
errouillage en Nylon de M8 (40).
Assurez-vous
que le rebord plat du Câble est contre le Bras.
23
20
21
22
6
Les deux
orifices
doivent
être en
bas
82
80
42
31
4
89
82
50
8
0
4
42
89
82
50
80
89
50
40
51
89
4
2
Rebord
Plat
