8
9.

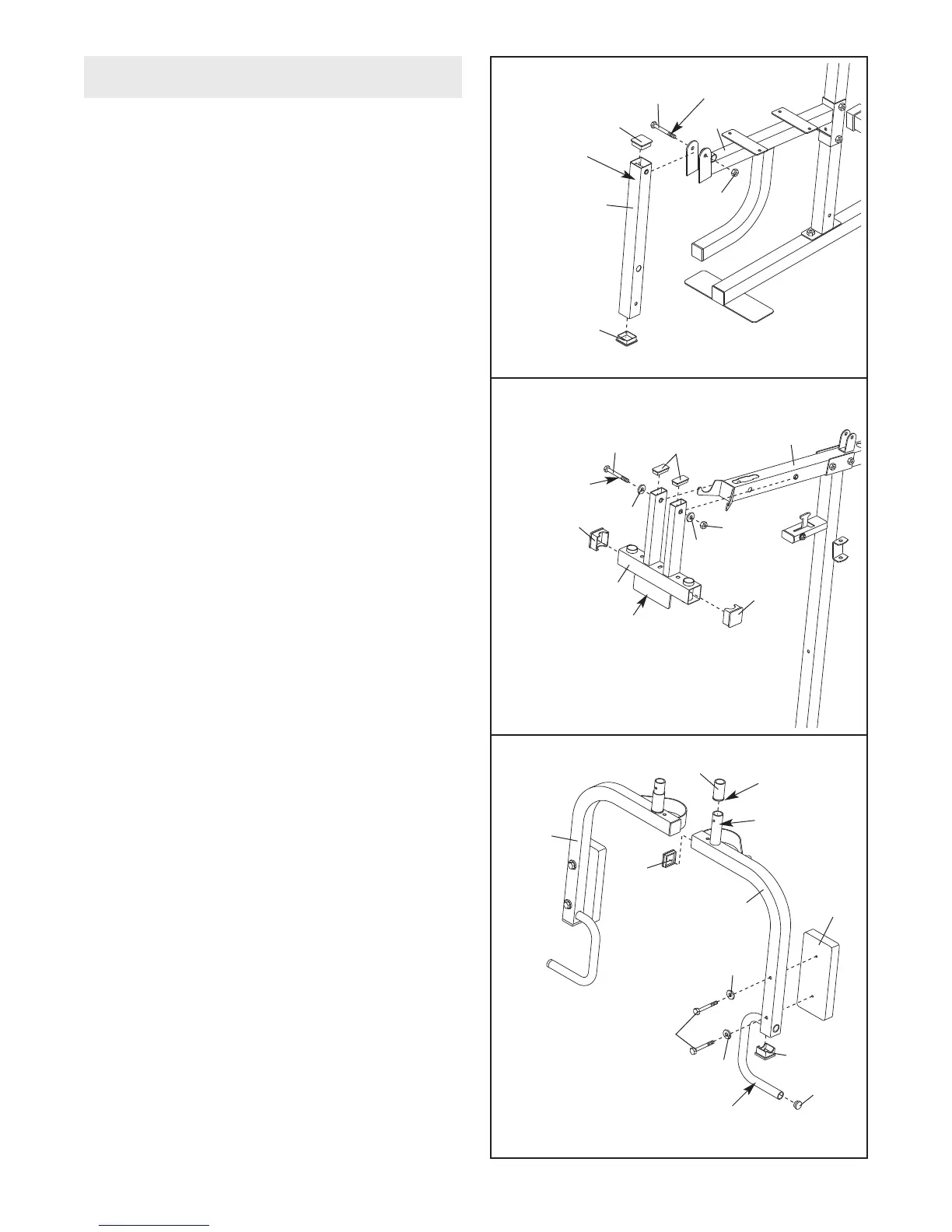

Premere due Cappucci Interni Quadrati da 45mm
(24) nel Braccio Sinistro (7). Premere un
Cappuccio Interno Rotondo da 25mm (23) nell’im-
pugnatura. Lubrificare il paletto indicato con del
grasso. Far scivolare una Boccola Rotonda da
38mm x 50mm (28) sul paletto sul Braccio;
assi-
curarsi che l’orlo sulla Boccola sia posiziona-
to come mostrato.
Attaccare un Cuscinetto Braccio (20) al Braccio
Sinistro (7) con due Bulloni da M6 x 58mm (65) e
due Rondelle da M6 (73).
Ripetere questa fase con il Braccio Destro (6).
8. Premere due Cappucci Interni da 25mm x 50mm
(25) nella cima del Telaio Press (5). Premere due
Cappucci Interni Quadrati da 50mm (26) nelle
estremità del Telaio Press.
Lubrificare un Bullone da M10 x 125mm (64) con
del grasso. Posizionare il Telaio Press (5) con il
sostegno sul lato mostrato. Attaccare il Telaio
Press la Telaio Alto (4) con il Bullone, due
Rondelle da M10 (70), e un Controdado in Nylon
da M10 (68).
Non avvitare troppo il Controdado
in Nylon; il Telaio Press deve poter girare facil-
mente.
7. Premere due Cappucci Interni Quadrati da 45mm
(24) nella Leva Gamba (9).
Lubrificare un Bullone da M10 x 73mm (74) con
del grasso. Attaccare la Leva Gamba (9) al Telaio
Sedile (8) con il Bullone e un Controdado in
Nylon da M10 (68).
Assicurarsi che l’adesivo di
avvertenza sia nella posizione indicata. Non
avvitare troppo il Controdado in Nylon; assicu-
rare che la Leva Gamba si muovono libera-
mente.
9
8
6
8
7
4
Lubrificare
A
desivo
Avvertenza
2
4
24
7
64
25
70
70
68
4
5
26
26
8
20
7
23
24
65
24
6
28
Paletto
Orlo
Manubrio
73
73
9
Sostegno
MONTAGGIO DEI BRACCI
Lubrificare
