9
12. Incanalare il Cavo Alto (50) su una Puleggia da
90mm (34) e attraverso il T
elaio Alto (4).
Attaccare la Puleggia e un Blocca Cavo (36) al
sostegno sul Telaio Alto con un Bullone da M10 x
50mm (53) e un Controdado in Nylon da M10
(68).
Assicurarsi che il Blocca Cavo sia posi-
zionato in modo tale da tenere il Cavo nella
scanalatura della Puleggia.
13.
Incanalare il Cavo Alto (50) sotto una Puleggia da
90mm (34).
Attaccare la Puleggia e un paio di
Copri Puleggia (35) alla seconda serie dall’alto di
fori sulle due Piastre Puleggia (44) con un Bullone
da M10 x 52mm (52) e un Controdado in Nylon da
M10 (68).
Assicurarsi che le linguette piccole
sui Copri Puleggia siano in alto.

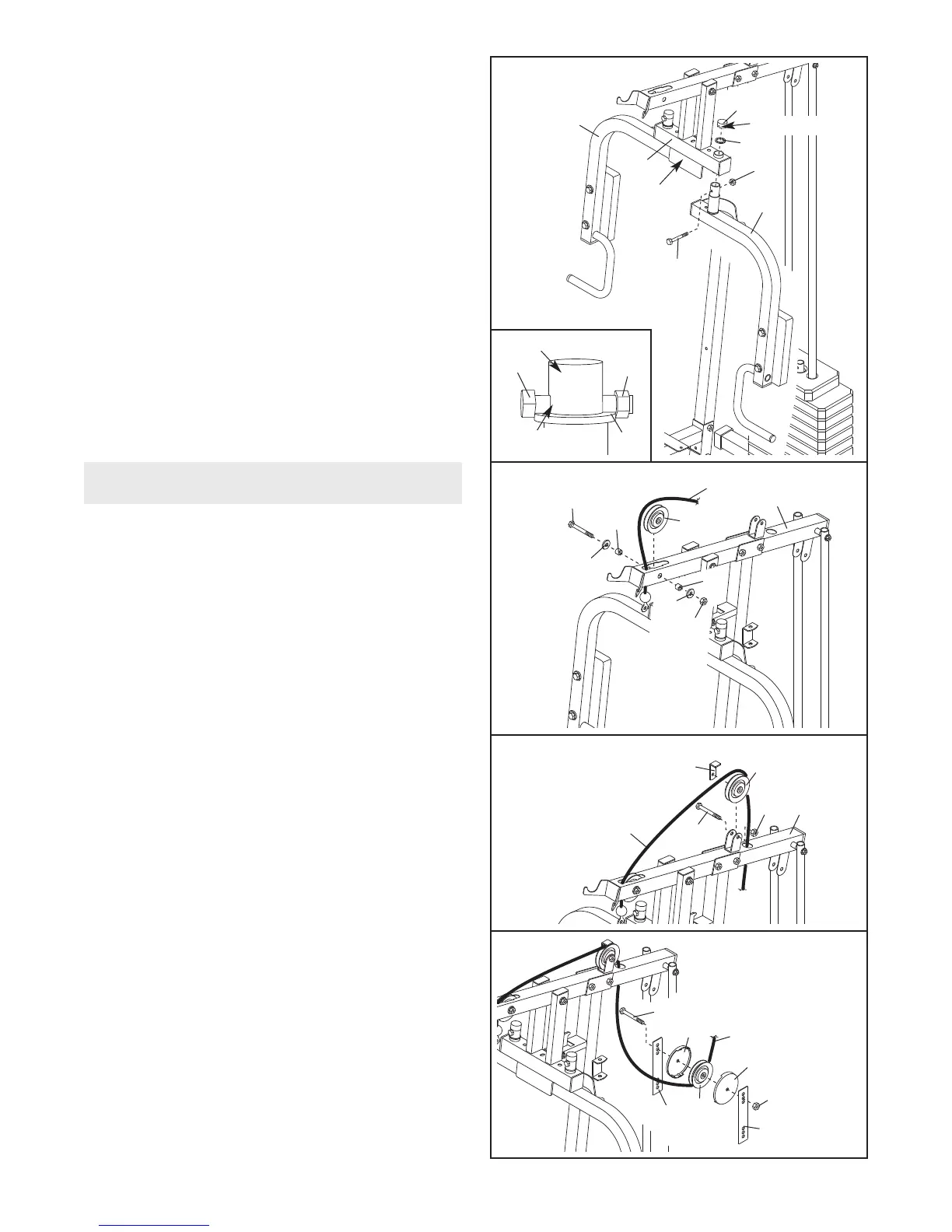

10. Inserire il paletto sul Braccio Sinistro (7) attraver-
so il Telaio Press (5). Assicurarsi che il Braccio
s
ia dietro il sostegno indicato sul Telaio
Press.
Far scivolare una Rondella da 25mm (29) sul
paletto sul Braccio Sinistro (7). Attaccare un
Bullone da M6 x 43mm (61) al paletto con un
Controdado in Nylon da M6 (72). Assicurarsi
che il Controdado e la testa del Bullone siano
oltre il bordo della Rondella, come mostrato
nel disegno nel riquadro.
Premere un Cappuccio Esterno Rotondo da
25mm (27) nella cima del paletto sul Braccio
Sinistro (7).
Ripetere questa fase con il Braccio Destro (6).
11. Far riferimento al DIAGRAMMA DEI CAVI a
pagina 17 per l’appropriata rotta dei cavi.
Localizzare il Cavo Alto (50).
Incanalare l’estre-
mità del Cavo con barra filettata attraverso il
Telaio Alto (4) e sulla Puleggia da 90mm (34).
Attaccare la Puleggia all’interno del Telaio Alto con
un Bullone da M10 x 65mm (55), due Rondelle da
M10 (70), due Spaziatori da M10 x 12,5mm (37),
e un Controdado in Nylon da M10 (68).
27
29
72
7
6
5
10
61
36
53
50
34
68
4
50
34
37
37
70
70
68
55
4
11
68
44
44
35
35
34
50
12
13
52
MONTAGGIO CAVI
29
61
72
Paletto
Scanalatura
S
ostegno
Scanalatura
