DIAGRAMMA ROTTA CAVI

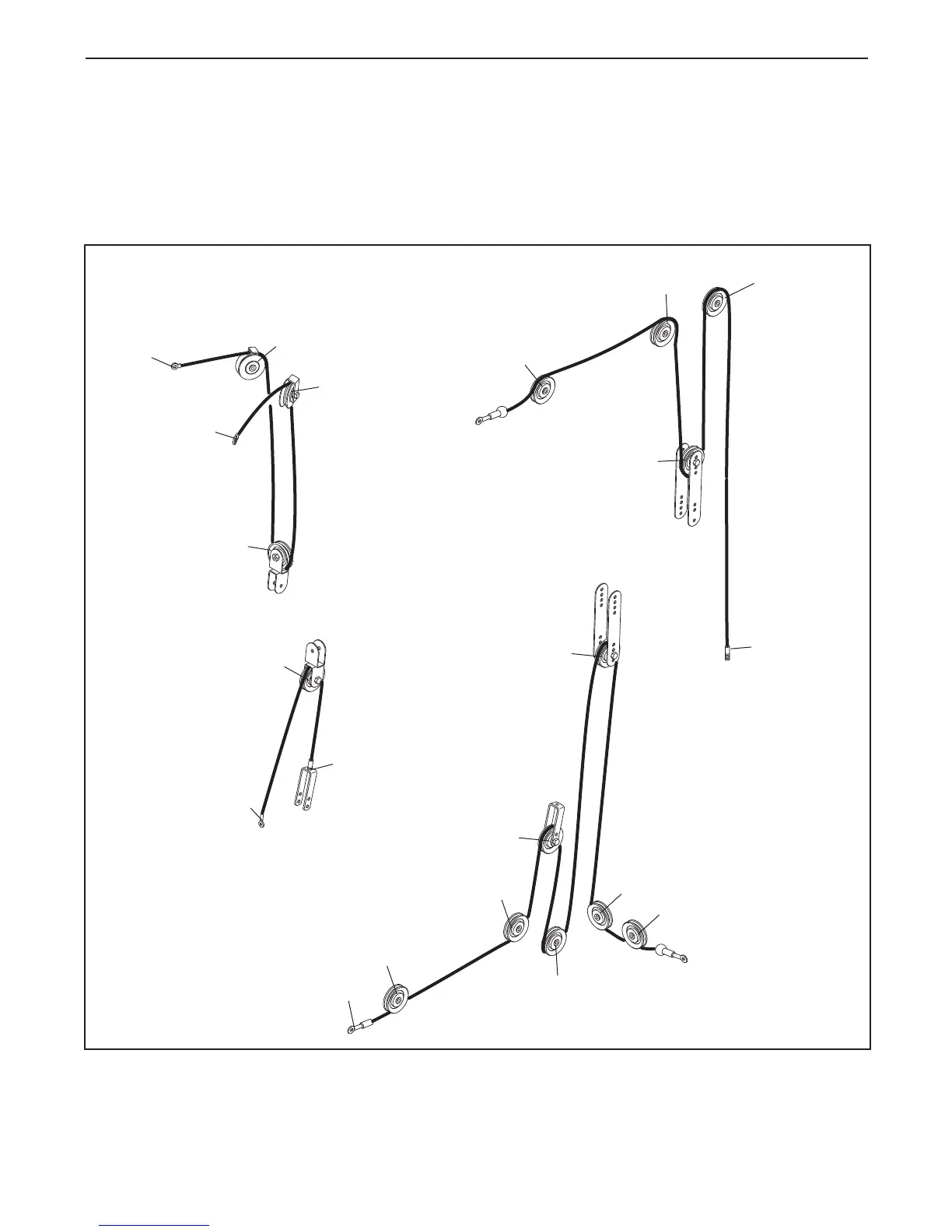

I diagrammi raffigurati sotto mostrano la giusta rotta del Cavo a Farfalla (46), del Cavo Alto (45), Cavo Basso
(47) e del Cavo Corto (83). Fare uso dei diagrammi per assicurare che entrambi i cavi siano montati corretta-
mente. Se i cavi non vengono direzionati correttamente, l’sistema di pesi non funzionerà appropriatamente cau-
sando possibili danni. I punti di partenza e finali dei cavi sono stati marcati per facilitare la localizzazione.
A
ccertarsi che i fermi non tocchino e non chiudano i cavi.
17
Cavo Alto (45)
Lunghezza: 2,6m
4
2
5
4
1
2
5
1
1
2
3
4
5
6
7
8
Cavo a Farfalla (46)
Lunghezza: 1,3m
Cavo Basso (47)
Lunghezza: 4,5m
Cavo Corto (83)
Lunghezza: 1,0m
3
3
2
1
3
