MONTAGGIO
1
28
28
72
75
72
72
75
1
2
3
28
74
29
29
71
57
75

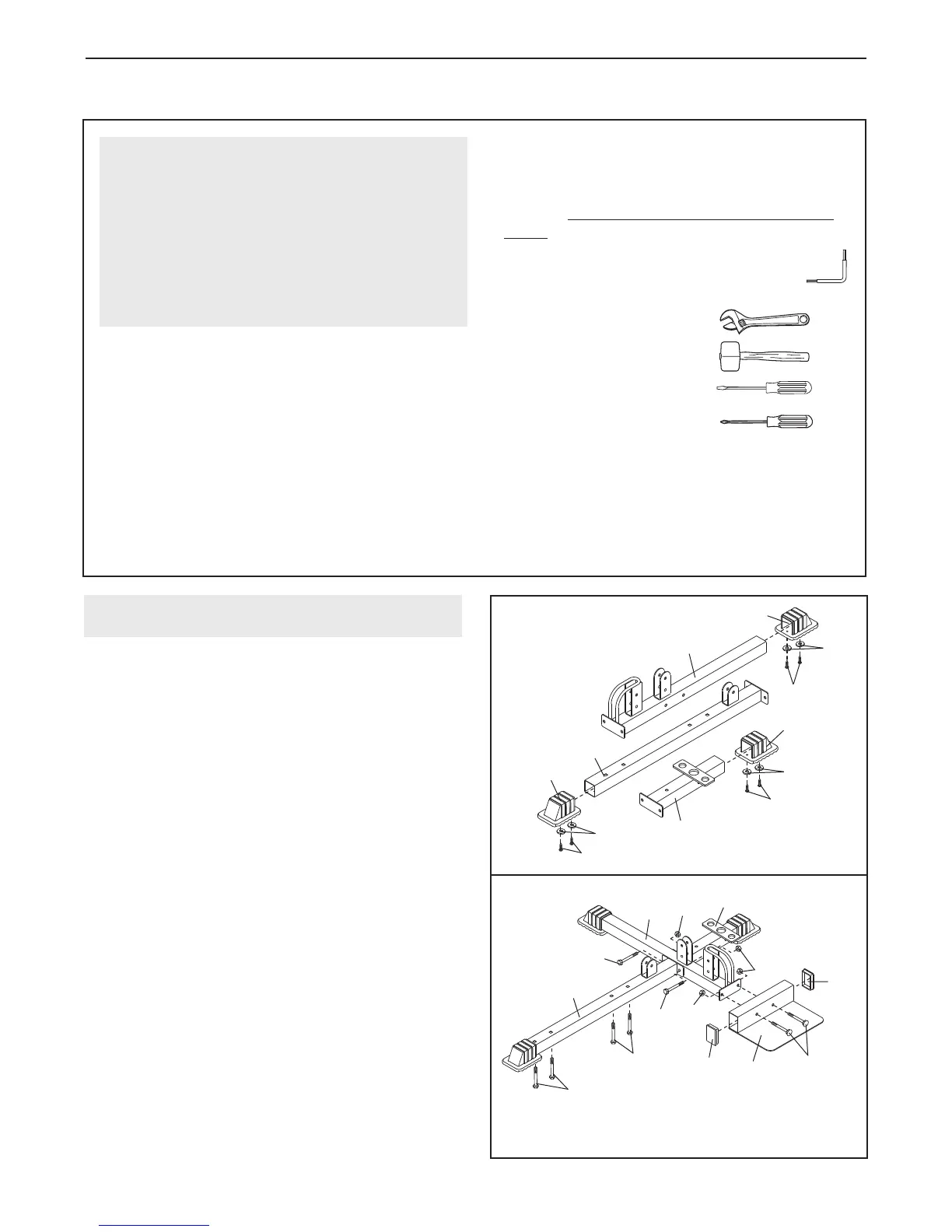

1. Prima di iniziare il montaggio, leggere e com-
prendere le informazioni sopra elencate.
Premere tre Cappucci Base (28) nell’estremità
della Base Anteriore (1), della Base Centrale (2),
e della Base Posteriore (3). Fermare i Cappucci
Base con sei Viti da M4 x 20mm (72) e sei
Rondelle da M5 (75).
MONTAGGIO TELAIO
2. Premere due Cappucci Interni da 50mm x 75mm
(29) nei lati della Piastra Piede (74).
Attaccare la Piastra Piede (74) alla Base Centrale
(2) con due Bulloni
T
rasporto da M10 x 65mm
(57) e due Controdadi in Nylon da M10 (71).
Attaccare la Base Anteriore (1) e la Base
Posteriore (3) alla Base Centrale (2) con due
Bulloni da M10 x 70mm (58) e due Controdadi in
Nylon da M10 (71).
Non avvitare i Controdadi
per ora.
Inserire quattro Bulloni Trasporto da M10 x 65mm
(57) attraverso la Base Anteriore (1)
2
1
2
3
57
57
58
58
71
71
Prima di iniziare il montaggio, leggere attenta-
mente le seguenti informazioni ed istruzioni:
•
Il montaggio richiede due persone.
• Mettere tutte le parti del stazione multifunzione in
una zona sgombra e rimuovere il materiale d’im-
ballaggio. Non disfarsi del materiale d’imballaggio
fino a completo montaggio.
• Stringere a fondo tutte le parti al momento del
montaggio, a meno che istruito diversamente.
• Durante il montaggio, assicurarsi che tutte le parti
siano posizionate come mostrato in figura.
• Per facilitare I’identificazione delle piccole parti, uti-
lizzare la T
ABELLA D’IDENTIFICAZIONE DELLA
PARTI.
Il montaggio richiede l’inclusa chiave di Allen
e il seguenti attrezzi (non inclusi):
• due chiavi inglesi regolabili
• un martello in gomma
• un cacciavite universale
• un cacciavite a stella
• del lubrificante tipo grasso o vaselina e del-
l’acqua e sapone
Il montaggio sarà molto facilitato se si avranno: una
serie di chiavi a tubo, una serie di chiavi aperte e
chiuse, o una serie di chiavi dentellate.
Per Facilitarvi le Cose
Ogni cosa in questo manuale è disegnata per
assicurare che il montaggio dei nostri prodotti
p
ossa essere completato con successo da
chiunque. La maggior parte delle persone sco-
pre che con la giusta quantità di tempo a dispo-
sizione e rendendo il compito piacevole, il mon-
taggio procederà senza intoppi.
