Weidmüller THM Basic 300 - 4 Fonctionnement; Eléments de Service

Fonctionnement
1168670000/02/08.11
73
4. Fonctionnement
4.1 Eléments de service
4.1.1 Interrupteur secteur
L'interrupteur secteur se trouve sur le côté gauche
de l'imprimante.
Position 0 : Arrêt
Position I : Marche
Commutateur DIP
Nous recommandons d'utiliser la THM
Basic 300 avec les réglages prévus à la
livraison ! (Tous les commutateurs DIP
sur OFF).
Mettre l'imprimante hors tension avant de
procéder à des réglages sur les commu-
tateurs DIP.

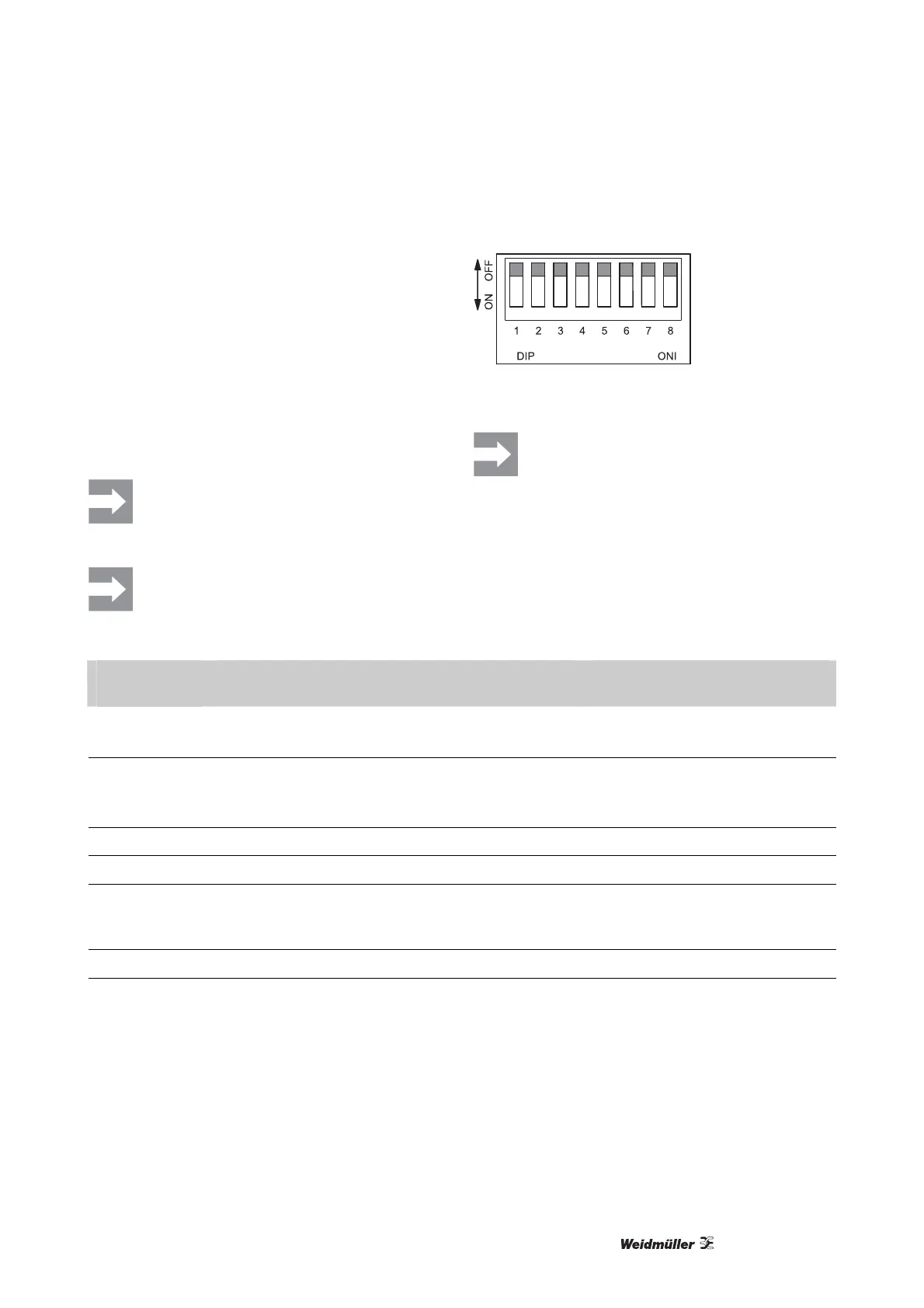

Figure 6 Commutateur DIP
Après le positionnement du DIP switch 5
faire l'étalonnage de l'imprimante.
Commutateur
DIP
Fonction Remarques
1 ON : Impression thermique directe
OFF : Impression de transfert thermique
Réglages de l'impression
Préréglage : OFF
2 ON : permet le retrait des étiquettes (mode déchi-
rement)
OFF : désactive le retrait des étiquettes
Retrait des étiquettes (mode dé-
chirement)
Préréglage : OFF
3 réservé toujours OFF
4 réservé toujours OFF
5 ON : Détecteur de lumière activée
OFF : Détecteur de lumière désactivée
Commentaire : changement de
réfléchie à détecteur de lumière
Préréglage : OFF
6 réservé toujours OFF
7, 8 8 | 7
0 | 0 – 9600,n,8,1
0 | 1 – 19200,n,8,1
1 | 0 – 38400,n,8,1
1 | 1 – 57600,n,8,1
Interface série RS 232
Réglage vitesse de transmission
0 : OFF, 1 : ON
Préréglage : 00
Tableau 1 Commutateur DIP
