Ersetzen des Näherungsschalters
r Näherungsschalterbuchse (A) inkl.
Näherungsschalter demontieren
r Näherungsschalter ausschrauben
(Schalter für nichtbündigen Einbau
verwenden)
r Flächendichtungsmasse (z.B. Teroson
Fluid D Universal Dichtungsmasse) auf
das Gewinde des neuen Näherungs-
schalters auftragen, so dass im späteren
Betrieb kein Öl durch das Endschalter-
gewinde auslaufen kann
r Näherungsschalter soweit einschrauben,
dass dessen Kopf ca. 1 mm übersteht
(siehe Fig. A-3)
r Kabeldose waagerecht einstellen und mit
Mutter kontern
r Näherungsschalterbuchse wieder
montieren
Replacement of the limit switch
r Remove limit switch fixture incl. limit switch
r remove limit switch (use limit switch type
not-flush mounting)
r Apply sealing compound (i.e. Teroson
Fluid D Universal) onto the limit switch
thread, to avoid oil leakage.
r Install new limit switch. Screw in until head
protrudes by approx. 1 mm (see Fig. A-3)
r install cable socket horizontally and fix by
locknut
r reinstall limit switch fixture

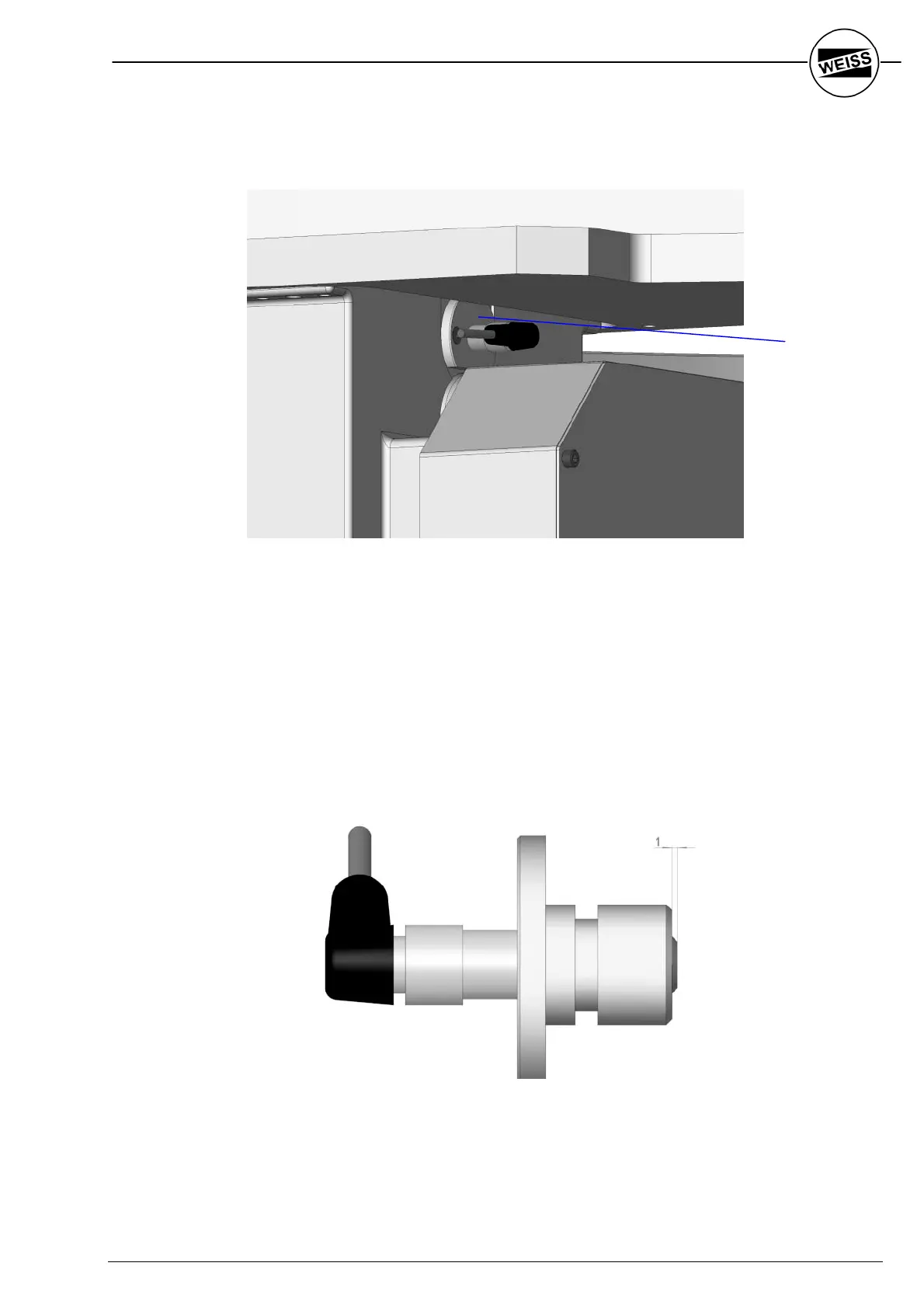

Fig. A-2
Fig. A-3
(A)
