12. Achten Sie darauf, dass alle T
eile korrekt festgezogen sind, bevor sie das Lauftrainer benutzen.
Verwahren Sie den beigelegten Innensechskantschlüssel an einem sichern Ort auf. Der Innensechskant-
schlüssel wird benutzt, um das Laufband einzustellen (siehe Seite 17). Um den Boden oder Teppich zu schüt-
zen, sollten Sie eine Unterlage unter den Lauftrainer legen.
10. Lassen Sie die Haltestangen (53, 59) vorsichtig herunter
bis sie den Boden berühren.

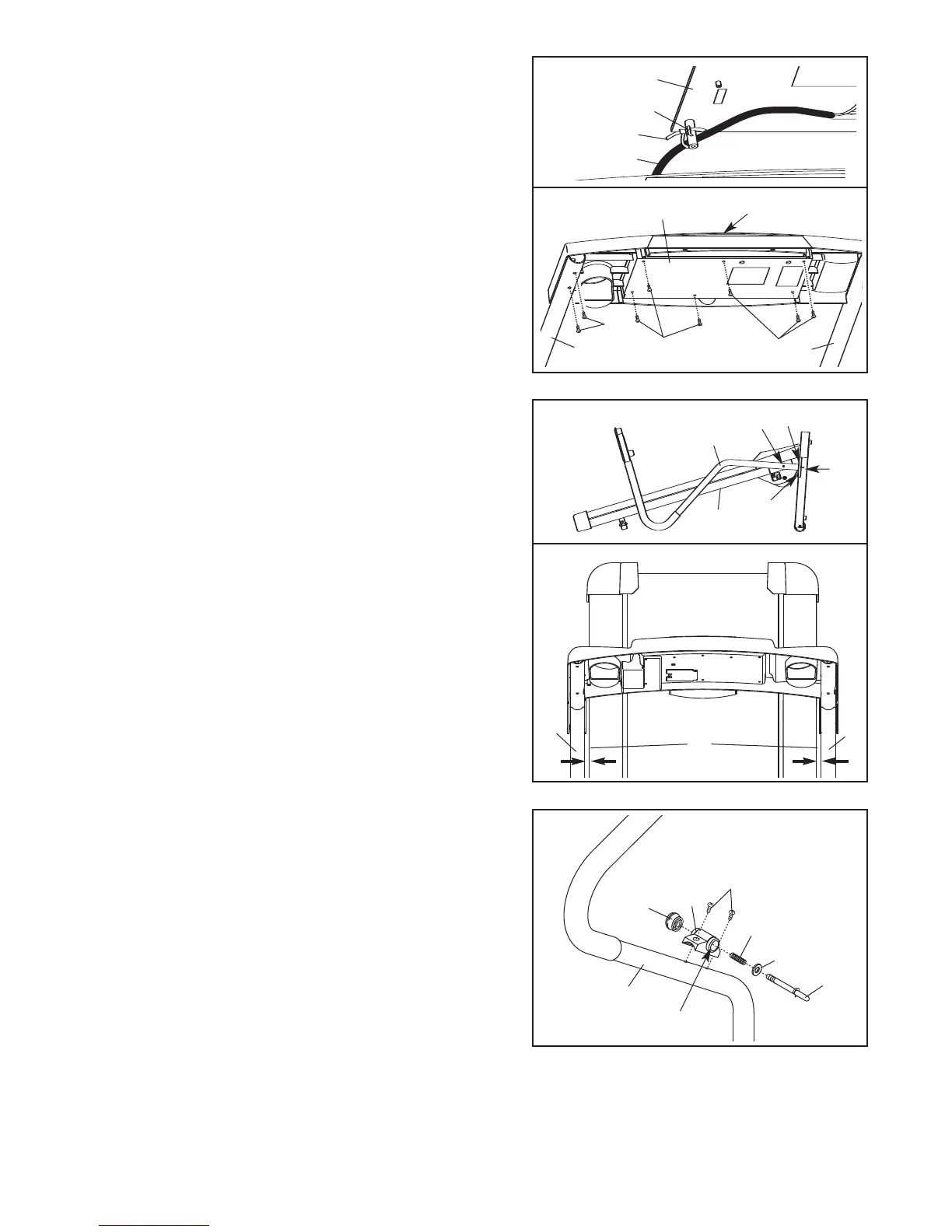

Sehen Sie sich Zeichnung 10a an. Positionieren Sie die
Haltestangen (53, 59) so, dass sich der Rahmen (79) des
Lauftrainers in der Mitte zwischen den beiden Haltestan-
gen befindet.
Ziehen Sie die vier 2 1/2” Schrauben (65), die zwei 2”
Schrauben (62) und die zwei 3 1/2” Schrauben (70) fest.
Achten Sie darauf, die Schrauben nicht zu fest anzu-
ziehen.
53
53, 59
79
70
79
59
Ober Ansicht
10
10a
65
62
65
9. Ziehen Sie einen Drahtbinder um den Kabelbaum (60)
herum und unter dem angedeuteten Haken am
C
omputer (55) fest, um ein Verrutschen des Kabelbaums
zu verhindern. Ziehen Sie den Drahtbinder richtig fest
u
nd schneiden Sie das Ende ab.
Siehe Abbildung 9a. Legen Sie den Computer (55) auf
die Computerbasis (52) auf. Achten Sie darauf, dass
der Kabelbaum (nicht abgebildet) dabei nicht abge-
klemmt wird. Setzen Sie dann die Computerbasis auf
die Haltestangen (53, 59). Schieben Sie den Drahthalter
so weit wie möglich durch das Loch in der rechten
Haltestange (59). Siehe Schritt 7. Ziehen Sie den
Drahtbinder fest und schneiden Sie das Ende ab.
Schrauben Sie locker sechs 3/4” Schrauben (2) auf die
Computerbasis (52) und auf den Computer (55).
Schrauben Sie ebenfalls locker vier 3/4” Schrauben auf
die Haltestangen (nur zwei Schrauben sind hier sicht-
bar).
Man soll alle zehn Schrauben zuerst leicht
andrehen und dann festziehen; ziehen Sie sie aller-
dings nicht zu fest an.
55
Binder
Haken
2
2
2
52
55
59
53
60
2
48
53
Knopf
Feder
Großes Loch
Reifen
Stift
11. Richten Sie das Gehäuse der Feststellvorrichtung (48) so
aus, dass sich das große Loch auf der angedeuteten Seite
befindet. Befestigen Sie das Gehäuse der Feststellvor-
richtung mit zwei 3/4” Schrauben (2) an der linken Halte-
stange (53); drehen Sie beide Schrauben der Feststell-
vorrichtung hinein und ziehen Sie sie dann fest.
Entfernen Sie den Knopf vom Stift. Achten Sie darauf,
dass sich Reifen und Feder auf dem Stift befinden.
(Anmerkung: Sollten zwei Reifen beigelegt sein, geben
Sie je eine auf beide Seiten der Feder.) Schieben Sie
dann den Stift durch das Gehäuse der Feststellvorrich-
tung (48). Ziehen Sie zuletzt den Knopf auf dem Stift
wieder fest.
9
9a
1
1
