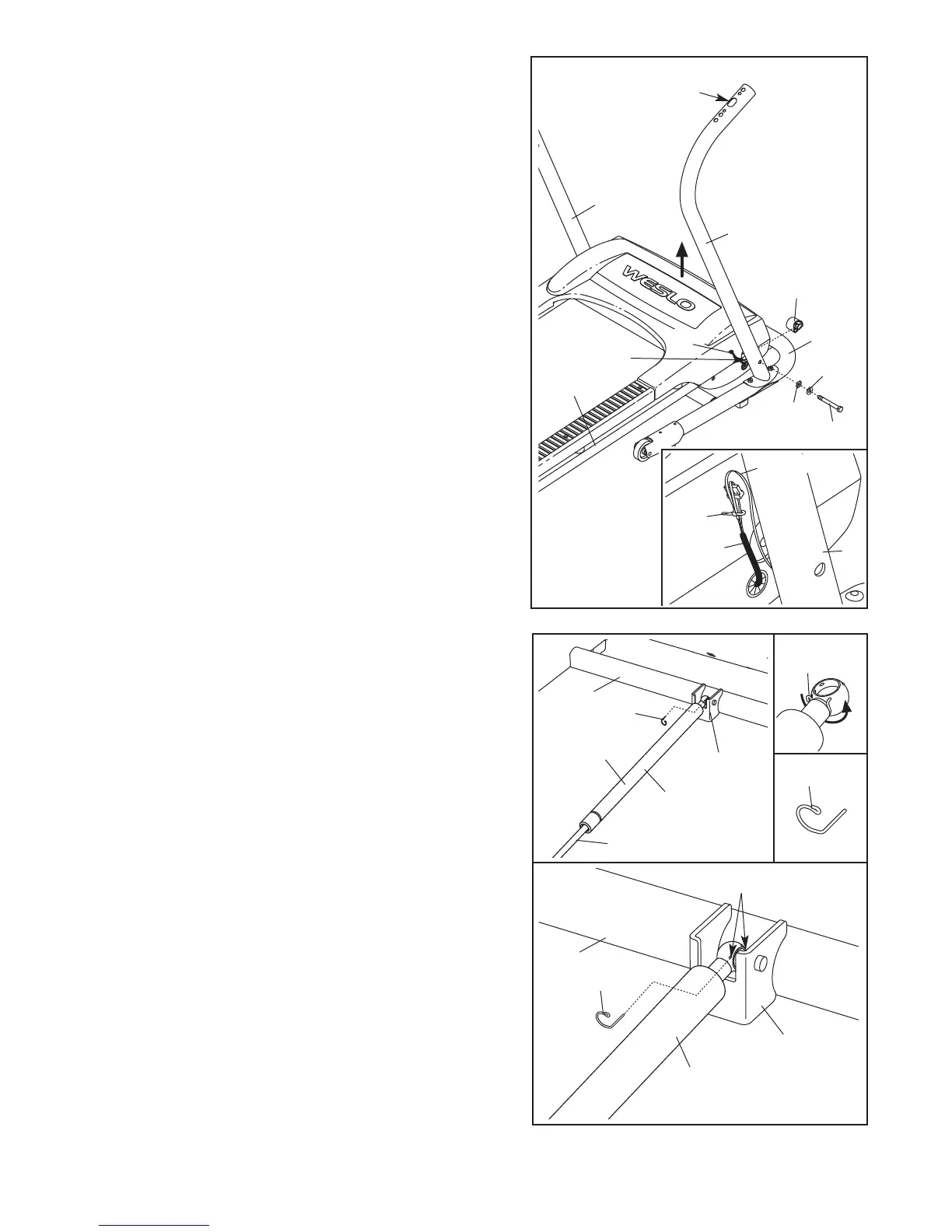

3. Con la ayuda de una segunda persona, levante las
Barandas (55, 56) de manera que la Base (54) quede
p
lana sobre el piso como se muestra.
C
oloque el frente de la Armadura de la máquina para
correr (53) entre las Barandas (55, 56) como se muestra.
Luego, ubique el cable largo dentro del extremo inferior
de la Baranda Derecha (vea el dibujo interior). Asegure
el extremo del cable con el extremo del Cableado
Eléctrico (97) usando la atadura plástica que viene inclu-
ida. Luego, tire el otro extremo del cable hasta que la
punta del Cableado Eléctrico quede extendiéndose
desde el agujero en el extremo superior de la Baranda
Derecha.
Pida que una segunda persona le ayude a levantar y
sostener el extremo delantero de la Armadura (53).
Sostenga un Espaciador de la Armadura (111) entre el
Montante Vertical Derecho (56) y la Armadura. Acople el
Montante Vertical Derecho y el Espaciador de la
Armadura a la Armadura con un Perno de la Armadura
(1), una Arandela de la Armadura (14), y una Arandela
Estrella de la Armadura (9).
Repita este paso en el costado izquierdo de la máquina
para correr.
9
111
54
14
1
56
53
Orificio
Grande
Orificio
3
55
4. Pida que una segunda persona levante y sostenga la
Armadura de la máquina para correr (no se muestra
aquí).
Localice el Resorte de Gas (101). Note que el Resorte de
Gas tiene un extremo con un cilindro grueso y un ex-
tremo de pistón delgado. Vea los dos dibujos interiores
pequeños. Ubique el Gancho del Resorte (52) en el ex-
tremo con el cilindro del Resorte de Gas. Use su uña o la
punta de un destornillador, presione sobre el extremo del
Gancho del Resorte para soltarlo, rote el Gancho del
Resorte, y luego tire el Gancho del Resorte del Resorte
de Gas fuera del Resorte de Gas. Tenga cuidado y
evite perder el Gancho del Resorte. Nota: Se han in-
cluido Soportes del Resorte extra.
Luego sostenga el extremo con el cilindro, del Resorte de
Gas (101) cerca del soporte en el centro de la Base (54).
Presione el extremo del Resorte de Gas tan alejado
como sea posible sobre la esfera en el soporte.
Vea el dibujo 4a. Inserte el Gancho del Resorte (52) en
los dos agujeros pequeños que se indican en el extremo
del Resorte de Gas (101). Luego, rote el Gancho del
Resorte hasta que enganche sobre el Resorte de Gas.
52
101
101
54
54
Orifiios
52
4a
Soporte
Cilindro
Pistón
Soporte
52
52
4
22
6
Tie
Cable
97
