8

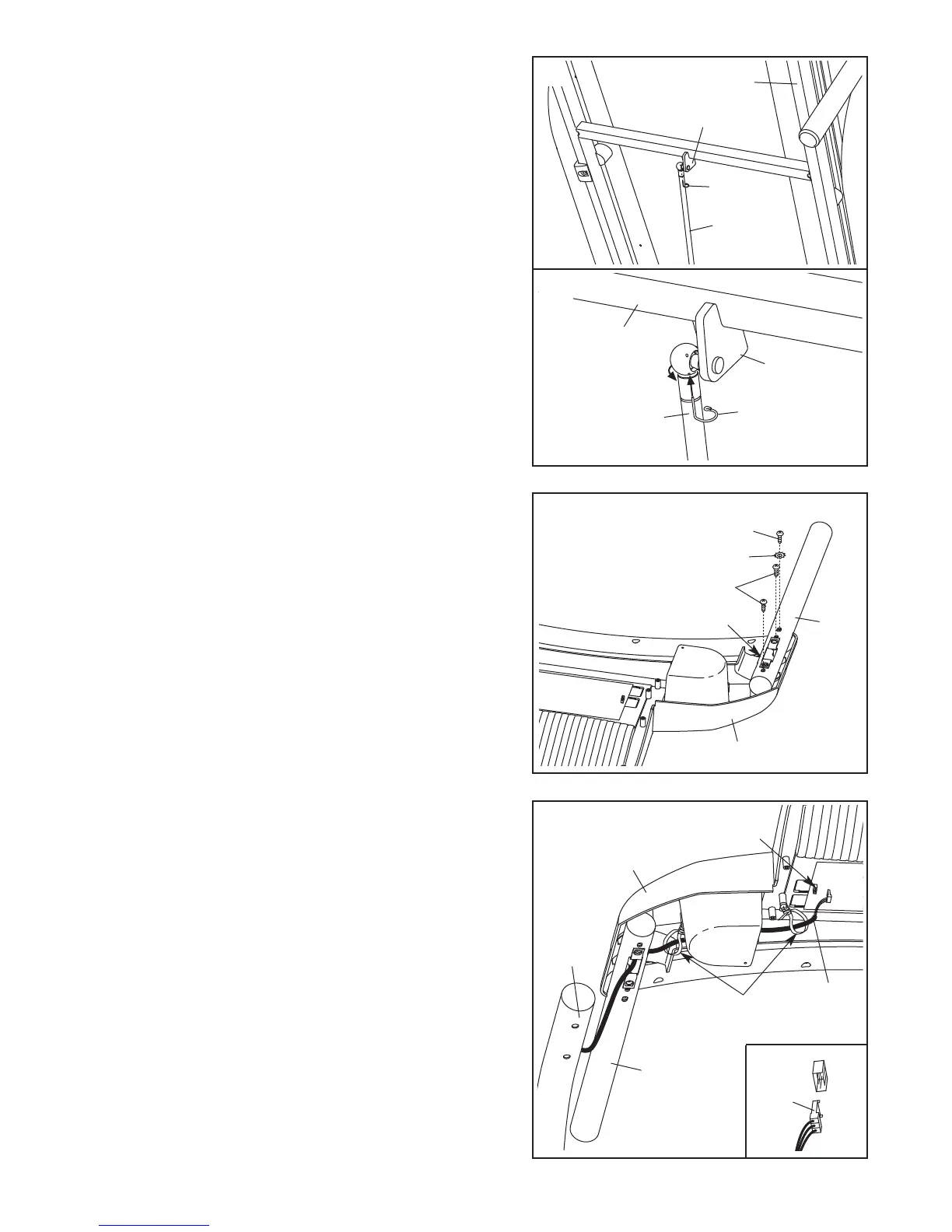

7. Sostenga el Montaje de la Consola (90) cerca del
Montante Vertical Derecho (56). Toque la Baranda
Derecha (59) para descargar cualquier estática..
Inserte el extremo del Cableado Eléctrico (97) en el agu-
jero en la parte inferior de la Baranda Derecha (57) y
hacia fuera del orificio grande en el costado. Luego, in-
serte el extremo del Cableado Eléctrico a través de las
dos ataduras plásticos lazadas.
Presione el extremo del Cableado Eléctrico (97) en el
conector que se indica en la parte trasera del Montaje de
la Consola (90).
El extremo del Cableado Eléctrico
debe poder deslizarse con facilidad en el conector y
luego engranar en su lugar.
Si es que esto no ocurre,
gire el extremo del Cableado Eléctrico e inténtelo de
nuevo. SI EL CONECTADOR NO SE INSERTA
APROPIADAMENTE, LA CONSOLA SE PUEDE
DAÑAR CUANDO SE ENCIENDA LA CORRIENTE.
Ataduras
Plásticas
Conector
90
57
97
56
6. Voltee el Montaje de la Consola (90) de cara hacia abajo.
Tenga cuidado de no rayar la superficie del Montaje de la
Consola.
Identifique la Baranda Derecha (57), la cual tiene un orifi-
cio grande en un costado.
Acople la Baranda Derecha (57) con el Montaje de la
Consola (90) con dos Tornillos de la Consola (4), un
Tornillo de la Barra Cruzada (5), y una Arandela Estrella
de la Barra Cruzada (12).
Instale la Baranda Izquierda (no se muestra aquí) de la
misma manera.
12
90
4
Orificio Grande
5
57
7
6
97
5. Gire el extremo con el pistón del Resorte de Gas (101)
hacia arriba a la posición que se muestra. Saque el
G
ancho del Resorte (52) del extremo del pistón del
Resorte de Gas.
Luego, ponga en línea el extremo del pistón del Resorte
de Gas (101) con el soporte en el centro de la Armadura
(53). Presione el extremo del Resorte de Gas sobre la
esfera en el soporte. Nota: Puede ser necesario girar la
Armadura hacia delante o atrás levemente para alinear
el extremo del Resorte de Gas con la esfera.
Vea el dibujo 5a. Inserte el Gancho del Resorte (52) en
los dos agujeros pequeños en Resorte de Gas (101).
Luego, rote el Gancho del Resorte hasta que se en-
ganche en el Resorte de Gas.
Con la ayuda de de una segunda persona, baje la
Armadura (53) hacia el piso.
101
52
101
52
53
53
S
oporte
Soporte
5a
5
