10. Con cuidado baje las Barandas (57, 58) hacia el piso.
Centre la Armadura (53) entre las Barandas, y apriete
los cuatro Pernos del Montante Vertical (2). Luego, lev-
ante las Barandas de vuelta a la posición vertical.
Vea el dibujo 10a. Acople el Montaje del Pasador (108)
con el Montante Vertical Izquierdo (55) con dos Tornillos
del Pasador (7).
Verifique que el Montaje del Pasador
quede orientado como se muestra.
Vea COMO CAMBIAR LA INCLINACIÓN DE LA
MÁQUINA PARA CORRER en la página 14. Ajuste la
inclinación de la máquina para correr como lo desee.
11. Asegúrese que todas las piezas estén apropriada-
mente apretadas antes de utilizar la máquina para
correr. Nota: materiales de quincallería adicional pueden
haber sido incluidos. Mantenga las llaves hexagonales in
-
cluidas en un lugar seguro. La llave hexagonales grande
se usa para ajustar la banda para caminar (vea la página
18). Para proteger el suelo o la alfombra de daño,
coloque un tapete debajo de la máquina para correr.
108
55
7
9. Fije el Montaje de la Consola (90) sobre el Montante
Vertical Derecho (56) y el Montante Vertical Izquierdo
(no se muestra aquí). Luego, comience a atornillar cua-
tro Pernos de la Baranda (3) con cuatro Arandelas de la
Baranda (13) y cuatro Arandelas Estrella de la Baranda
(10) (solamente se muestran dos de cada una aquí)
dentro del Montante Vertical Derecho y el Montante
Vertical Izquierdo.
Luego, apriete los cuatro Pernos
de la Baranda.
Inserte el resto del Cableado Eléctrico (97) hacia abajo
a través del Montante Vertical Derecho (56).
Acople la Parte de Atrás de la Consola (92) con el
Montaje de la Consola (90) con cuatro Tornillo de la
Parte de Atrás de la Consola (7). Verifique que el
Cableado Eléctrico (97) quede en la ranura indicada
en la Parte de Atrás de la Consola y que ningún
cable quede pellizcado.
90
56
7
7
10
97
Ranura
13
3
92
9
10
10a
57, 58
53
2

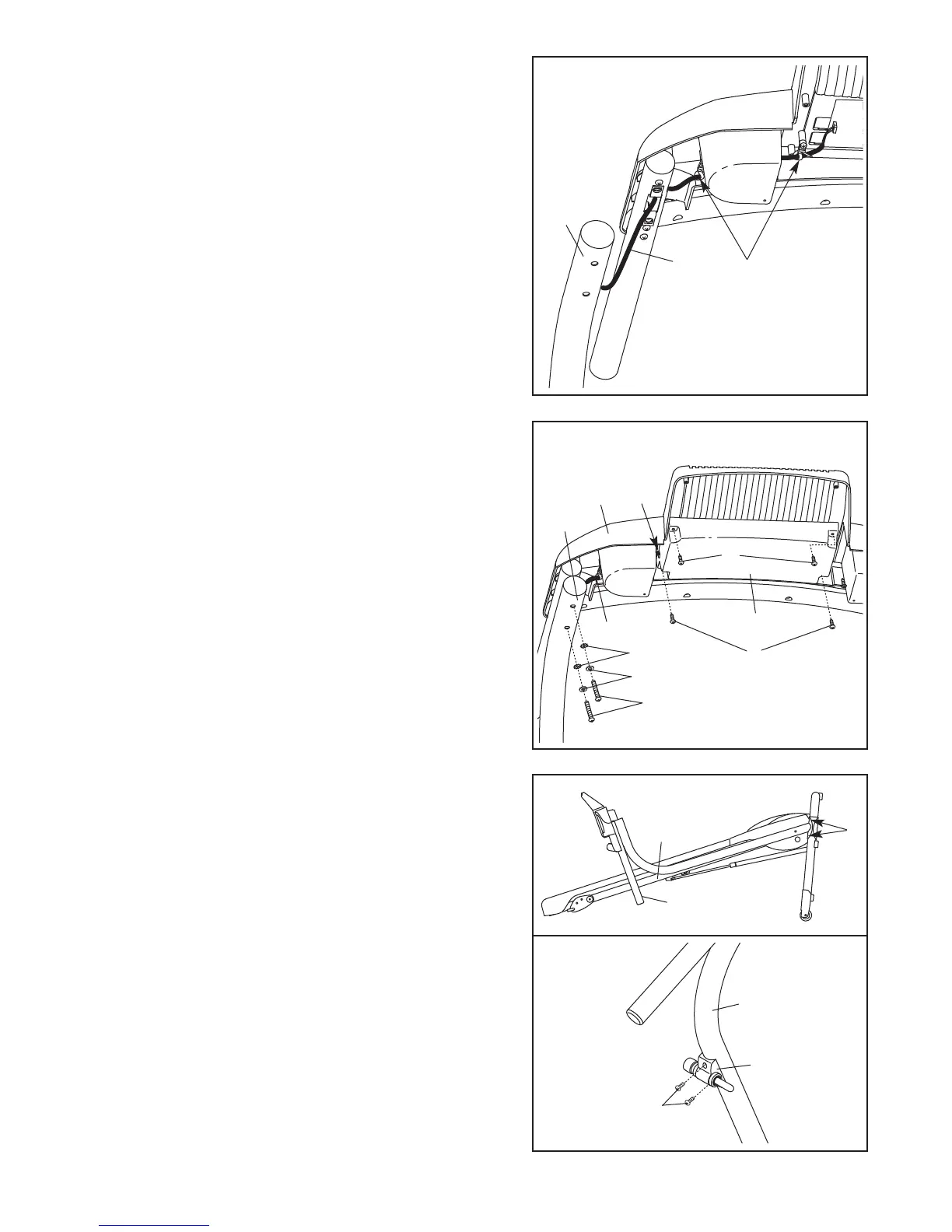

8. Inserte el resto que queda del Cableado Eléctrico (97)
hacia abajo en el Montante Vertical Derecho (56).
L
uego apriete las dos ataduras plásticas alrededor del
Cableado Eléctrico, y corte los extremos de las ataduras
p
lásticas.
97
Ataduras
Plásticas
56
8
9
