Weslo Cadence 70 Treadmill Manual Del Usuario

7

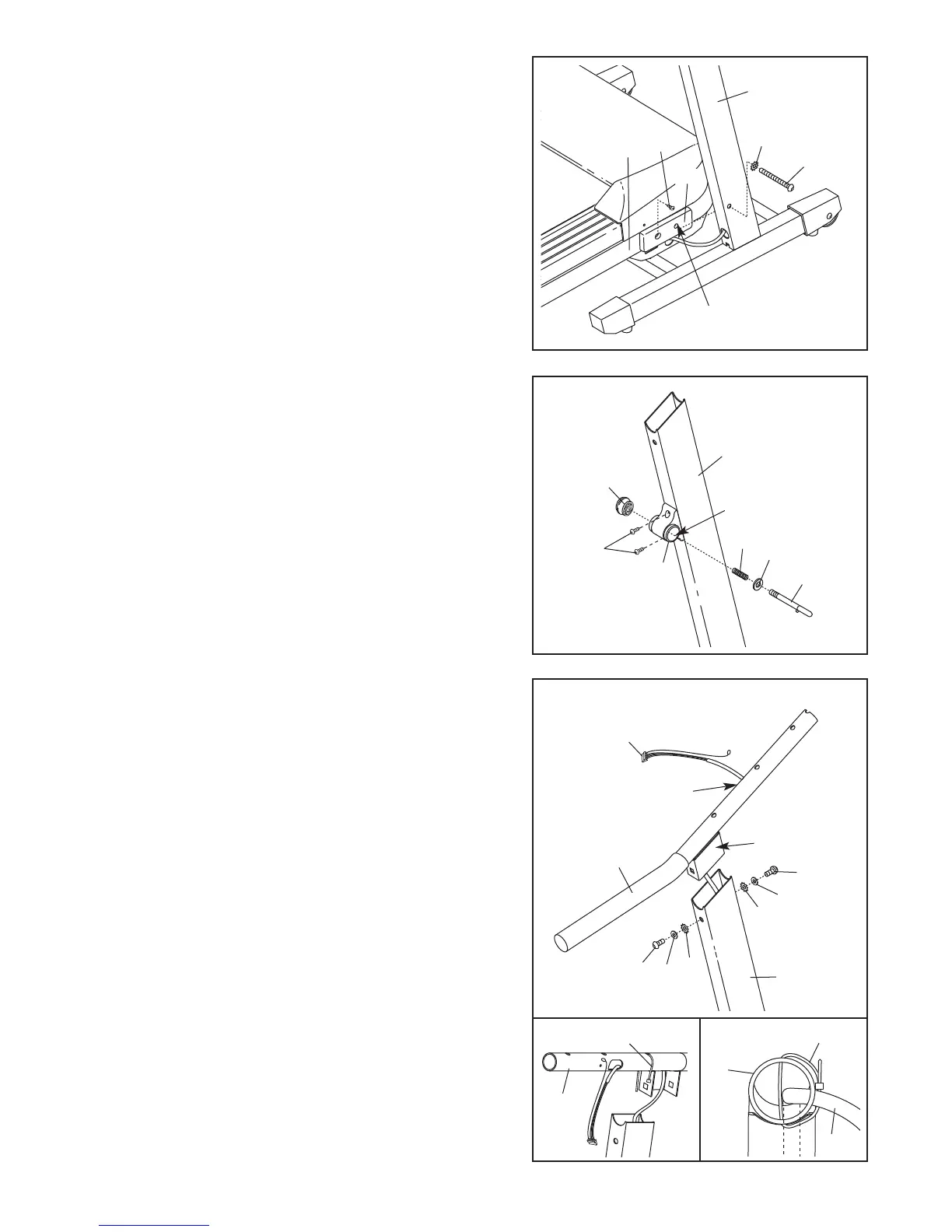

5. Meta el Cableado (65) arriba dentro del sujetador en una
de las Barandas (40). (Nota: Puede ser útil usar alicates
de punta fina para tirar el Cableado desde el agujero).
Quite las ataduras de nylon del sujetador.
Inserte el sujetador en la Baranda (40) dentro del ex-
tremo superior del Montante Vertical Derecho (104).
Conecte la Baranda Derecha con dos Pernos de 1" (43),
dos Arandelas de 1/4" (44), y dos Arandelas Estrella de
1/4" (45) como se muestra.
No apriete los Pernos toda
-
vía.
Véa el dibujo 5a. Inserte la atadura de nylon, que viene
incluida, a través del agujero que se ha indicado en la
Baranda (40).
Véa el dibujo 5b. Mire en la Baranda (40) y asegúrese
que el Cableado (65) haya sido asegurado firmemente
en el costado que se muestra. Apriete la atadura de
nylon y corte lo que sobre al final.
Conecte la otra Baranda (que no se muestra) de la
misma manera. Nota: No hay un cableado en el otro
lado.
65
43
44
104
45
43
44
45
40
Orificio
Grande
Sujetador
5
4. Conecte el Alojamiento del Pasador (46) al Montante
Vertical Izquierdo (47) con dos Tornillos de 3/4" (38).
Asegúrese que el orificio grande en el Alojamiento del
Pasador esté en el lado que se muestra.
Quite la Perilla del Pasador (48) del Pasador (52).
Asegúrese que el Collar del Pasador (49) y el Resorte
(50) estén en el Pasador. Inserte el Pasador dentro del
Alojamiento del Pasador (46), y entonces apriete la
Perilla de Seguridad de regreso al Pasador.
46
38
52
50
47
Orificio Grande
48
49
4
3. Abra la bolsa de las piezas B. Sostenga un Espaciador
del Montante Vertical (59) sobre un lado del Marco (96)
como se muestra. Inserte un Perno de 3 1/2” (54) dentro
del orificio indicado en el Espaciador del Montante Vertical
y el Marco. Apriete un Tornillos Tek de 3/4" (9) dentro del
Espaciador del Montante Vertical. Quite el Perno de 3
1/2”. Repita este paso con el otro lado del Marco.
Pídale a otra persona que levante el extremo del frente
del Marco (96). Inserte un Perno de 3 1/2" (54) con una
Arandela Estrella de 3/8" (55) dentro del Montante
Vertical Derecho (104) y el Espaciador del Montante
Vertical (59) derecho, y apriete el Perno dentro del
Marco.
No sobre apriete el Perno. Repita con el lado iz-
quierdo del Marco.
3
55
96
Orificio
54
104
9
59
5a
5b
Atadura
Atadura
65
40
40
