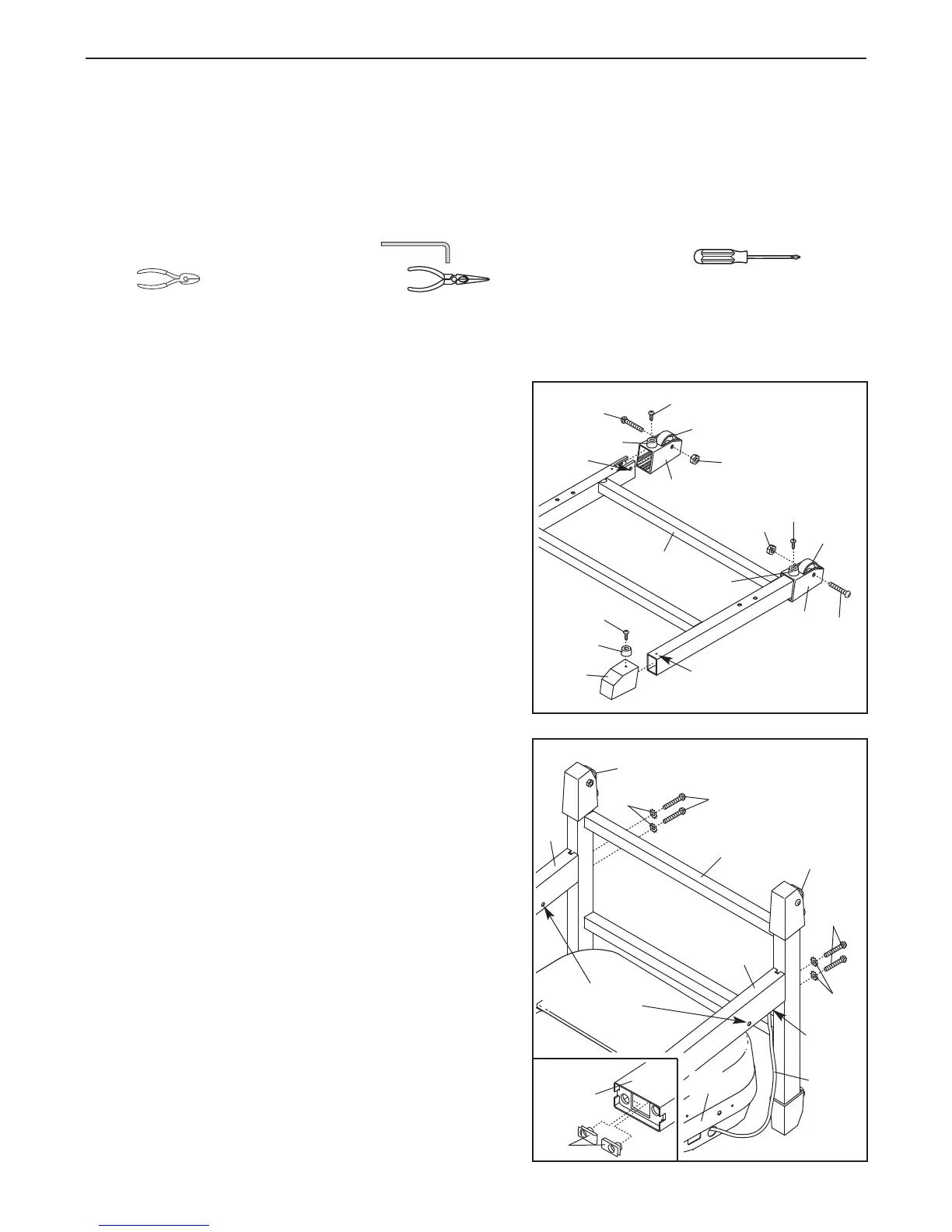

1. Asegúrese que el cable eléctrico esté desenchufado.
Coloque la Base (79) en la posición que se muestra, con
los orificios indicados en cima (solo se muestra un orificio
pequeño). Coloque una Rueda (63) en cada Alojamiento
de la Rueda (62) y deslice los Alojamientos de la Rueda
a los extremos de la Base que tiene orificios de perno.
Abra la bolsa de las piezas A. Conecte una Rueda
(63) a cada Alojamiento de la Rueda (62) con un Perno
de 2 1/2" (61) y una Tuerca de la Rueda (64).
Asegúrese que las Tuercas de la Rueda estén en el
lado que se muestra; no sobre apriete los Pernos.
Deslice las dos Tapas de Extremo de la Base (75) a los
otros extremos de la Base (79) (solo se muestra una
Tapa de Extremo de la Base). Conecte las cuatro
Almohadillas de la Base (73) a las Tapas de Extremo de
la Base y los Alojamientos de la Rueda (62) con cuatro
Tornillos Tek de 1 1/4" (60).
2. Levante la Base (79) a la posición vertical, y sosténgala
cerca del Marco (96) de la máquina para correr como se
muestra. Asegúrese que las Ruedas (63) estén en la
posición indicada.
Identifique el Montante Vertical Derecho (104), un orificio
redondo grande en el lugar que se indica.
Meta el
Cableado dentro del orificio y afuera por la parte de
arriba del Montante Vertical. Asegúrese que hayan dos
Tuercas en U (74) en el extremo inferior del Montante
Vertical Derecho (vea el dibujo 2a). Sostenga el
Montante Vertical Derecho contra la Base (79) como se
muestra.
Asegúrese que el Montante Vertical Derecho
esté orientado de tal manera que el orificio de pivote
esté en la posición que se muestra. Con la mano,
apriete dos Pernos de 3" (58) con dos Arandelas Estrella
de 5/16" (57) dentro de la parte de abajo de la Base y el
extremo inferior del Montante Vertical Derecho.
Conecte el Montante Vertical Izquierdo (47) a la Base
(79) de la misma manera. Nota: No hay un Cableado en
el Montante Vertical Izquierdo. Con la ayuda de otra per-
sona, levante los Montantes Verticales (47, 104) a la po-
sición vertical.
60
73
Orificio Pequeño
75
61
73
63
62
Orificio
de la
Perno
64
79
60
63
60
1
Orificio de
Pivote
79
63
63
58
57
47
58
57
65
2a
74
104
104
2
61
64
62
73
96
Orificios
Redondo
MONTAJE
El montaje requiere dos personas. Coloque todas las piezas de la máquina para correr en una área despejada
y quite los materiales de empaque. No se deshaga de los materiales de empaque hasta que el montaje se halla
completado. Nota: La parte debajo de la banda para caminar de la máquina para correr está cubierta con un lubri-
cante de alto rendimiento. Durante el envío, una porción mínima de lubricante se puede transferir a la parte superior
de la banda para caminar o al cartón de envío. Esta es una condición normal y no afecta el rendimiento de la má
-
quina para correr. Si hay lubricante en la parte superior de la banda para caminar, limpie el lubricante con una tela
suave y un detergente suave, no abrasivo.
El montaje require las llaves hexagonales incluidas y su propio destornillador estrella , corta
cables y pinzas con puntas agudas .
Para ayudarle a identificar las piezas, refiérase a la TABLA DE IDENTIFICACIÓN DE PIEZAS en medio de
este manual. Nota: Las partes del montaje y otras partes pequeñas se han empaquetado en bolsas sepa-
radas. No abra las bolsas de partes hasta que se le indique hacerlo.
6
