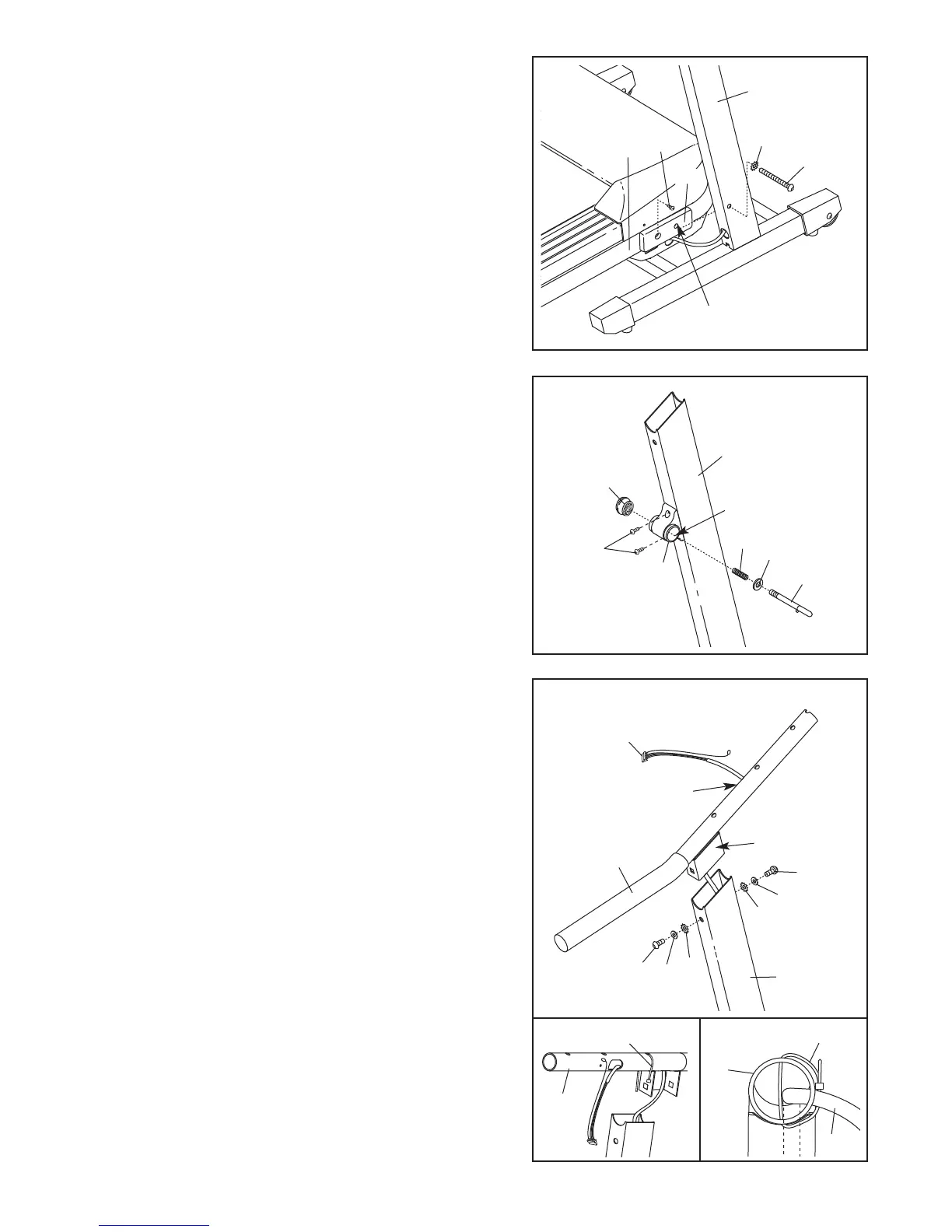

5. Faites passer le Groupement de Fils (65) dans le support
se trouvant sur une des Rampes (40), hors du grand
trou. (Remarque : il peut être utile d’employer des pinces
à bec pour tirer le Groupement de Fils hors du trou.)
Retirez toute attache en nylon du dossier.
Insérez le support se trouvant sur la Rampe (40) dans
l’extrémité supérieure du Montant Droit (104). Attachez la
Rampe Droite avec deux Boulons de 1” (43), deux
Rondelles de 1/4” (44), et deux Rondelles Étoilés de 1/4”
comme illustré.
Ne serrez pas encore les boulons à
fond.
Référez-vous au schéma 5a. Faites passer l'attache en
nylon incluse dans le trou indiqué sur la Rampe (40).
Référez-vous au schéma 5b. Regardez dans la Rampe
(40) et assurez-vous que le Groupement de Fils (65) est
attaché sur le côté indiqué. Serrez l'attache en nylon et
coupez le bout en excès.
Attachez l’autre Rampe (pas illustrée) de la même façon.
Remarque : il n'y a pas de groupment de fils dans l’autre
montant (pas illustré).
65
43
44
104
45
43
44
45
40
Grand
Trou
Support
5
4. Attachez le Logement du Loquet (46) au Montant
Gauche (47) avec deux Vis de 3/4” (38). Assurez-vous
que le grand trou se trouvant dans le Logement du
Loquet est sur le côté illustré.
Enlevez le Bouton du Loquet (48) de la Goupille du
Loquet (52). Assurez-vous que le Col de la Goupille du
Loquet (49) et le Ressort (50) se trouvent sur la Goupille
du Loquet. Insérez la Goupille du Loquet dans le
Logement du Loquet (46), puis resserrez le Bouton du
Loquet sur la Goupille du Loquet.
46
38
52
50
47
Grand Trou
48
49
4
3. Ouvrez le sac de piéces B. Placez la Bague
d’Espacement du Montant (59) contre un côté du Cadre
(96) comme illustré. Insérez un Boulon de 3 1/2” (54)
dans le trou indiqué sur la Bague d’Espacement du
Montant et le Cadre. Vissez une Vis à Tête Ronde de
3/4" (9) dans la Bague d’Espacement du Montant et
dans le Cadre. Retirez le Boulon de 3 1/2”. Répétez sur
l’autre côté du Cadre.
Demandez à une deuxième personne de soulever la par-
tie avant du Cadre (96). Insérez un Boulon de 3 1/2” (54)
avec une Rondelle Étoilé de 3/8” (55) dans le Montant
Droit (104) et dans la Bague d’Espacement du Montant
(59) droit, et serrez le Boulon dans le Cadre.
Ne serrez
pas trop le Boulon. Répétez cette étape sur le côté
gauche du Cadre.
3
55
96
Trou
54
104
9
59
5a
5b
Attache
Attache
65
40
40
7
