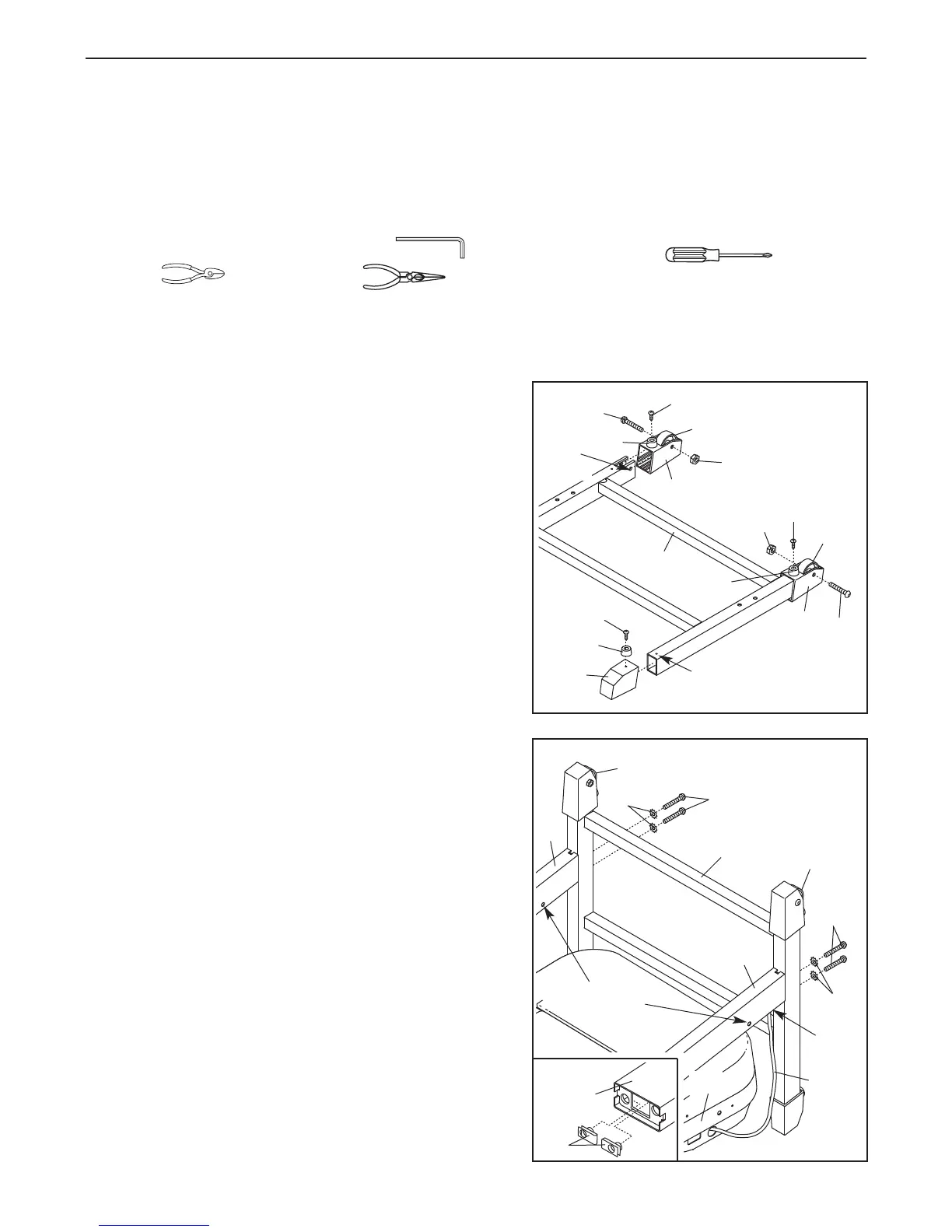

1. Assurez-vous que le cordon d’alimentation est dé-
branché.
Placez la Base (79) à la position illustrée, les petits trous
indiqués sur le haut (seul un petit trou est illustré). Placez
une Roue (63) dans chaque Logement de la Roue (62),
et glissez les deux Logements de la Roue sur les extré-
mités de la Base munies des trous pour boulons.
Ouvrez le sac de piéces A. Attachez une Roue (63)
dans chaque Logement de la Roue (62) avec un Boulon
de 2 1/2” (61) et un Écrou de la Roue (64). Assurez-
vous que les Écrous de la Roue sont sur les côtés
illustrés ; ne serrez pas trop les Boulons.
Glissez le deux Embouts de la Base (75) sur les autres
extrémités de la Base (79) (seul un Embout de la Base
est illustré). Attachez les quatre Coussinets de la Base
(73) aux Embouts de la Base et aux Logements de la
Roue (62) avec quatre Vis à Tête Ronde de 1 1/4” (60).
2. Soulevez la Base (79) à la verticale, et tenez-la proche du
Cadre (96) du tapis roulant comme illustré. Assurez-vous
que les Roues (63) sont dans la position indiquée.
Identifiez le Montant Droit (104) muni d’un grand trou rond
situé à l’endroit indiqué. Enfilez le Groupement de Fils (65)
dans le trou et faites-le ressortir par le haut du Montant
Droit. Assurez-vous qu'il y a deux Écrous en «U » (74)
dans l’extrémité la plus basse du Montant Droit (voir des
-
sin 2a). Tenez le Montant Droit contre la Base (79)
comme
illustré
.
Assurez-vous que le Montant Droit est
orienté de manière à ce que le trou de pivot soit dans
la position illustrée. Serrez manuellement deux Boulons
de 3” (58) avec deux Rondelles Étoilée de 5/16” (57) dans
le fond de la Base et dans l’extrémité la plus basse du
Montant Droit.
Attachez le Montant Gauche (47) à la Base (79) de la
même façon. Remarque : il n'y a pas de groupment de
fils dans le Montant Gauche.
Avec l’aide d’une deuxième personne, soulevez les
Montants (47, 104) à la position verticale.
60
73
Petit Trou
75
61
73
63
62
Trou
pour
Boulon
64
79
60
63
60
1
Trous de
Pivot
79
63
63
58
57
47
58
57
65
2a
74
104
6
104
2
61
64
62
73
96
Trou
Rond
ASSEMBLAGE
L’assemblage requiert deux personnes. Placez le tapis roulant sur une aire dégagée et enlevez les embal
-
lages. Ne jetez pas les emballages avant d'avoir terminé l'assemblage du tapis roulant. Remarque : l’envers de la
courroie du tapis roulant est enduite d’un lubrifiant très efficace. Il se peut que durant l’expédition une petite
quantité de lubrifiant se soit transférée sur le dessus de la courroie ou sur le carton d’emballage. Ceci n’affecte
pas la performance du tapis roulant. S’il y a du lubrifiant sur la courroie, nettoyez-la avec un chiffon doux et un
détergent non-abrasif.
L'assemblage requière les clefs hexagonales incluses , votre tournevis cruciforme , des pinces
coupantes et des pince à bec .
Pour vous aider à identifier le matériel d’assemblage, référez-vous au TABLEAU D’IDENTIFICATION DES
PIÈCES au centre de ce manuel. Remarque : le matériel d’assemblage et autres petites pièces sont empa-
quetés dans différents sacs. N’ouvrez pas les sacs jusqu’à ce que vous soyez informé de le faire.
