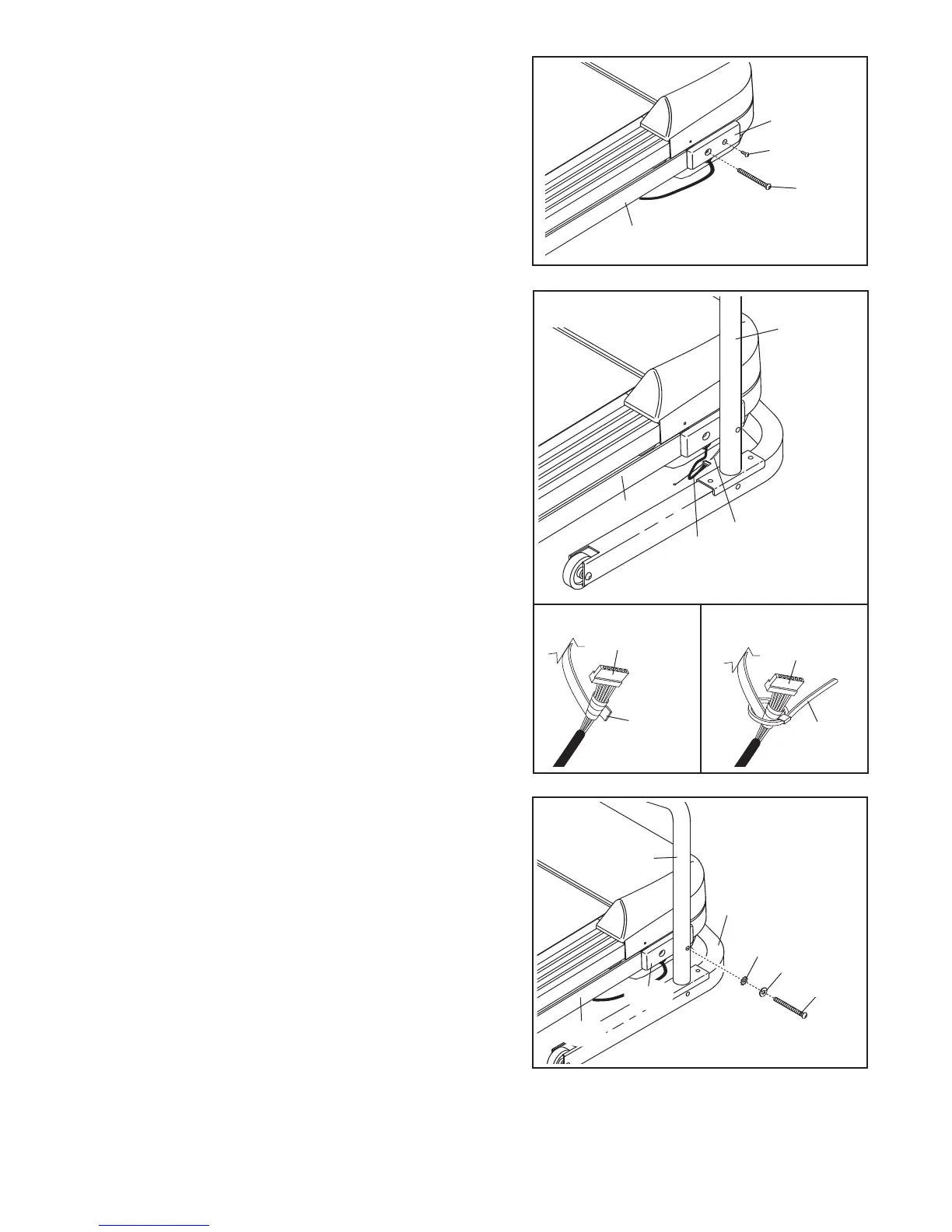

3. Sostenga un Espaciador de la Armadura (27) contra el
l
ado derecho de la Armadura (79) como se muestra.
Inserte un Perno de 3 1/2” (70) dentro del orificio indica-
do en el Espaciador de la Armadura y la Armadura. A
continuación, apriete un Tornillo Autoperforadores de
3/4” (3) dentro del Espaciador de la Armadura y la
Armadura. Entonces quite el Perno. Repita este paso
con el otro lado de la Armadura
3
7
0
3
79
27
4. Levante la Baranda Derecha (59) y la Baranda Izquierda
(que no se muestra) de tal manera que la Base (46) esté
plana en el suelo. Coloque las Barandas cerca de la
Armadura (79).
Localice el Cableado Eléctrico (60). A continuación, loca-
lice el pedazo grande de cinta en el orificio grande cerca
del extremo inferior de la Baranda Derecha (59).
Envuelva el extremo de la cinta alrededor del extremo
del Cableado Eléctrico como se muestra en el dibujo 4a.
Entonces, apriete la atadura plástica incluida segura-
mente alrededor de la cinta y el Cableado Eléctrico
como se muestra en el dibujo 4b.
46
29
59
66
70
5
5. Con la ayuda de otra persona, levante y sostenga la
Armadura (79) entre la Baranda Derecha (59) y la
Baranda Izquierda (que no se muestra). Apriete un
Perno de 4” (70) con las manos con una Arandela de
3/8” (66) y una
Arandela Estrella de 3/8” (29) por la
Baranda Derecha y el Espaciador de la Armadura (27)
dentro de la Armadura.
Todavía no apriete el Perno.
Repita este paso en el lado izquierdo de la máquina
para correr.
59
60
Cinta
4a
4b
60
60
Atadura
Cinta
27
79
4
79
