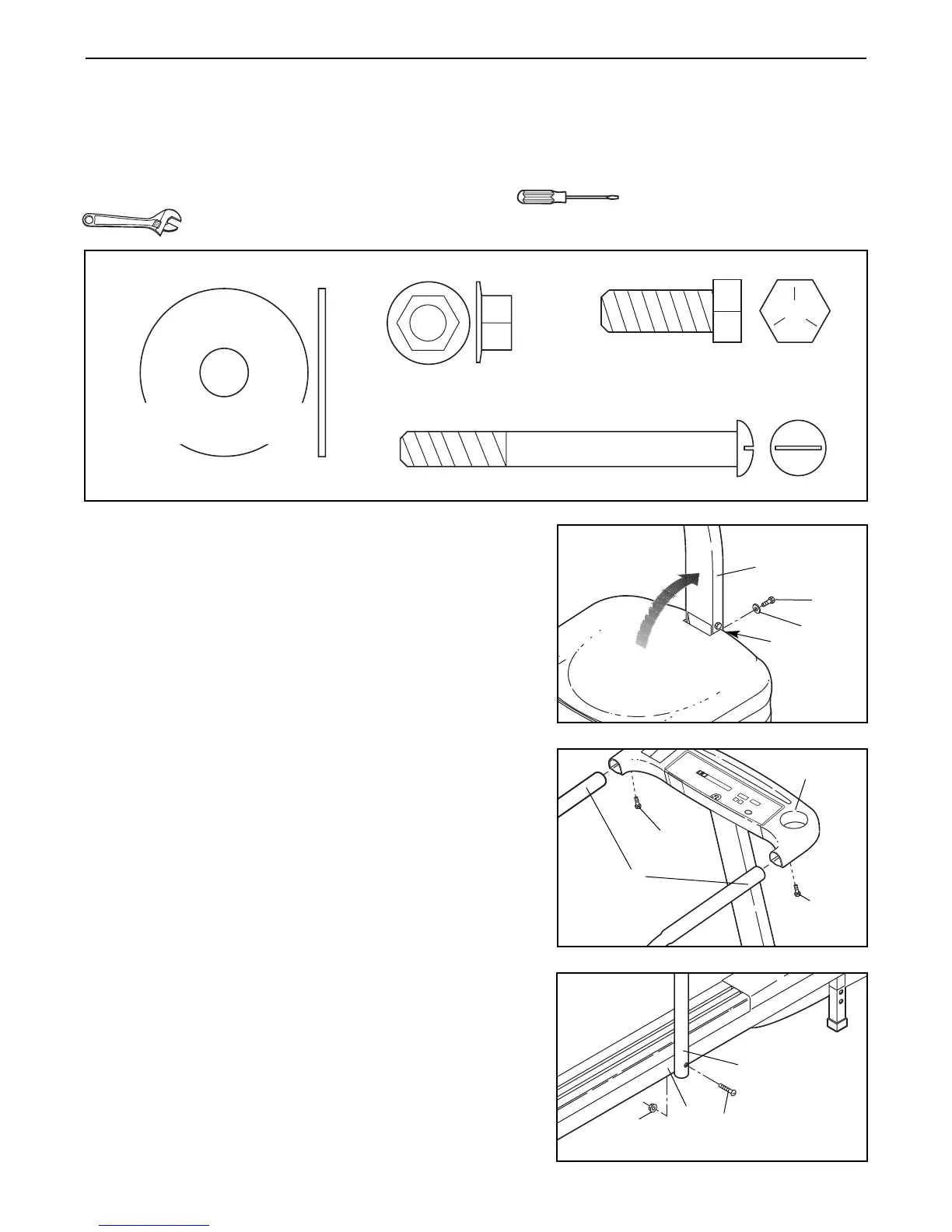

1. Soulevez le Montant (20) à la position verticale. Glissez
une Rondelle de 3/8” x 1 1/2” (27) sur un Boulon de 3/8” x
1” (7). Insérez le Boulon sur la partie basse du Montant.
Serrez à la main le Boulon sur le Cadre (46).
2. Si vous trouvez des attaches en plastique sur la partie
supérieure des Rampes (1), coupez-les. Insérez la partie
haute d’une des Rampes dans les Ouvertures de la
Console (4). (Note : les deux Rampes sont identiques.
Grâce à un procédé de fabrication, il y a une fossette près
de la partie basse de chaque Rampe. La position des fos-
settes n’est pas importante une fois que le tapis roulant
est assemblé). Serrez à la main un Boulon de 3/8” x 1” (7)
sur la plaque sous l’Ouverture de la Console (4) et sur la
Rampe.
Attachez l’autre Rampe (1) de la même manière.
3. Insérez un Boulon de 5/16” x 3” (71) dans la partie basse
de la Rampe (1) droite et dans le Cadre (46). Trouvez
l’Ecrou à Collerette (54) sous le Cadre et serrez-le sur le
Boulon.
Attachez l’autre Rampe (non-illustrée) de la même maniè-
re. Serrez tous les Boulons utilisés aux étapes 1 à 3.
27
7
46
20
1
2
7
1
7
4
ASSEMBLAGE
Installez le tapis roulant dans un endroit dégagé et enlevez tous les emballages. Ne jetez pas les emballages
avant d’avoir terminé l’assemblage du tapis roulant. Référez-vous au dessin ci-dessous pour identifier les petites
pièces utilisées lors de l’assemblage.
Outils nécessaires à l’assemblage : un tournevis standard et une clé à ouverture variable
(non-inclus).
3
71
46
54
1
Ecrou à Collerette
(54)—1
Boulon de 3/8” x 1” (7)—3
Boulon de 5/16” x 3” (71)—2
