10.Assurez-vous que toutes les pièces sont serrées avant d’utiliser le tapis roulant. Gardez la clé hexago-
nale incluse dans un endroit sûr. La clé hexagonale est utilisée pour régler la courroie de marche (voir page
13). Pour protéger votre sol ou moquette, placez un revêtement sous le tapis roulant.
48
2
53
9
9. Attachez le Loquet de Rangement (48) sur le Montant
Gauche (53) à l’aide de deux Vis de 3/4” (2).
52
60
11
2
2
2
8
8. Placez la Console (57) dans la Base de la Console (52).
Couvrez le Groupement de Fils (60) avec la Protection
des Fils (11) puis faites passer le Groupement de Fils
par le trou sur le côté de la Protection des Fils. Attachez
la Protection des Fils au dos de la Base de la Console à
l’aide de deux Vis de 3/4" (2). Assurez-vous qu’aucun
fil n’est coincé avant d’attacher la Console sur la
Base de la Console.
Vissez quatre Vis de 3/4” (2) dans la Base de la Console
(52) et la Console (57). Faites attention de ne pas trop
serrer les Boulons du Cadre (70).

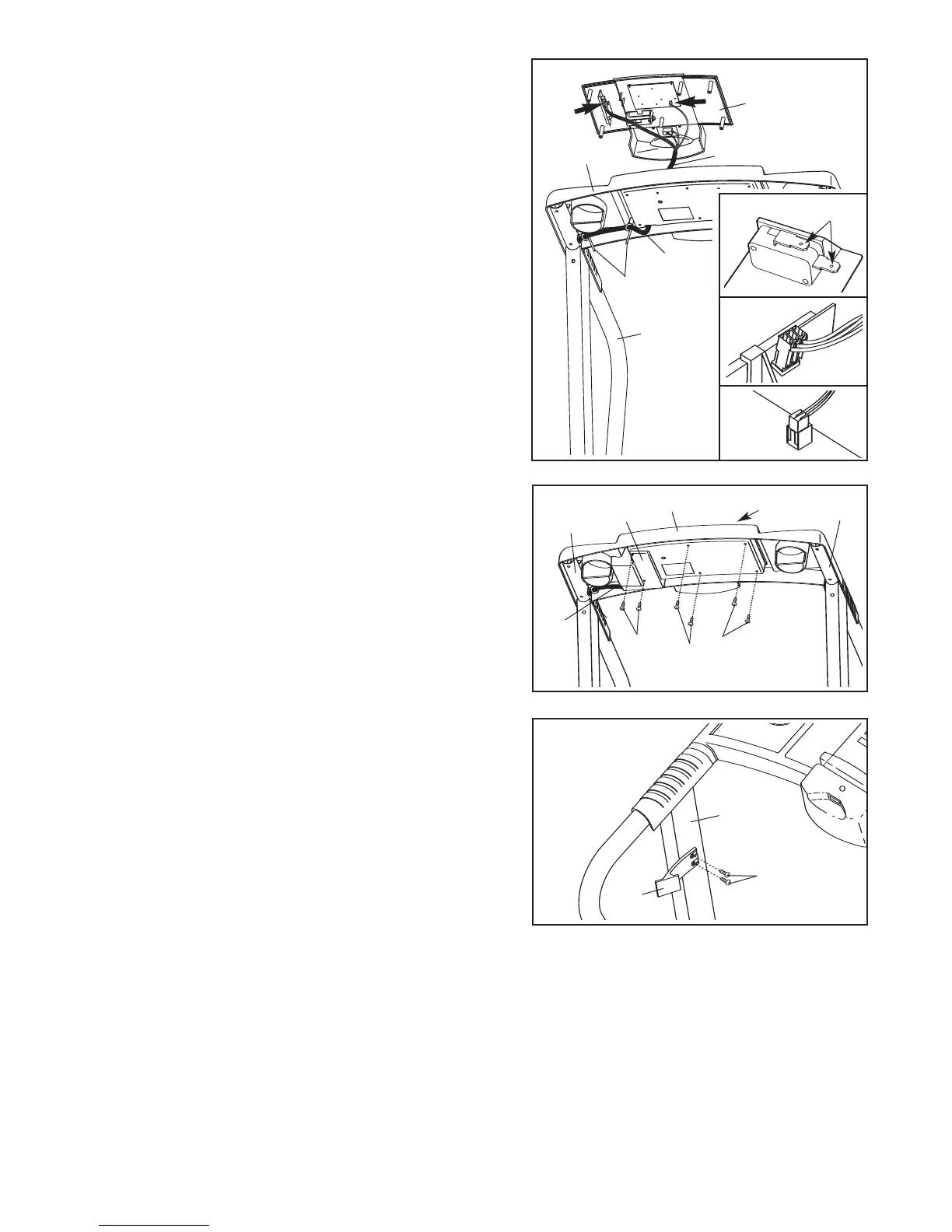

7. Placez la Console (57) près de la Base de la Console
(52). Touchez la Rampe (59) droite pour décharger
s
on électricité statique.
Insérez le Groupement de Fils (60) dans le trou au bas de
l
a Base de la Console (52). Localisez les deux fils dans le
Groupement de Fils (60) munis à leurs extrémités de
connecteurs en forme de « L ». Enfoncez les connecteurs
sur les languettes sur l’interrupteur illustré dans le schéma
7a en encadré. Branchez les deux autres fils du
Groupement de Fils au dos de la Console (57) aux
endroits indiqués par les flèches dans le schéma 7. Les
connecteurs doivent glisser facilement l’un dans
l’autre et s’enclencher (voir schéma 7b et 7c). Si les
connecteurs ne glissent pas facilement et ne s’enclen-
chent pas en place, tournez les connecteurs et rebran-
chez-les. SI LES CONNECTEURS NE SONT PAS
BRANCHÉS CORRECTEMENT, LA CONSOLE PEUT
ÊTRE ENDOMMAGÉE QUAND ELLE EST ALLUMÉE.
Faites une boucle avec chaque attache en plastique
indiquée autour du Groupement de Fils (60). Fermez
solidement l’attache en plastique pour éviter au
Groupement de Fils de glisser.
Coupez les bouts des
attaches en plastique.
57
60
60
7
52
7
Attaches
59
45
57
59
7a
Languettes
7c
7b
