7

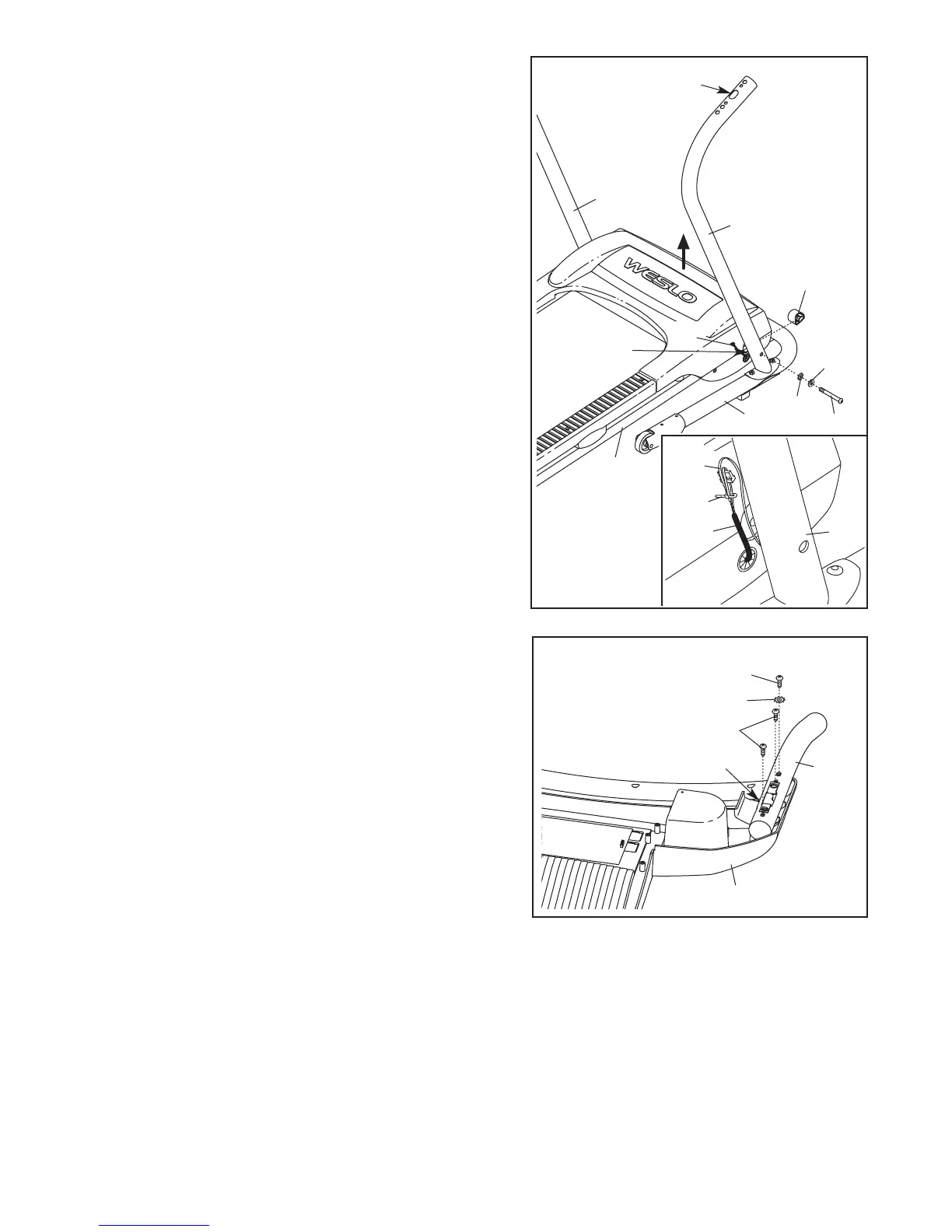

3. Mithilfe einer zweiten Person heben Sie die Pfosten (53,
54) hoch, sodas die Basis (52) flach am Boden liegt, wie
a
ngezeigt. Positionieren Sie dann die Vorderseite des
Rahmens (51) zwischen den Pfosten.
Sehen Sie sich die Nebenzeichnung an. Finden Sie als
nächstes das lange Kabel innerhalb des unteren Endes
des rechten Pfostens (54). Befestigen Sie das Kabel am
Ende des Kabelbaums (98) mithilfe der beigelegten
Kabelbinder. Ziehen Sie dann am anderen Ende des
Kabels bis das Ende des Kabelbaums aus dem angezeig-
ten Loch am oberen Ende des rechten Pfostens heraus-
schaut.
Eine zweite Person soll das vordere Ende des Rahmens
(51) hochheben und festhalten. Geben Sie einen Rahmen-
abstandshalter (111) zwischen den rechten Pfosten (54)
und den Rahmen. Befestigen Sie den rechten Pfosten und
den Rahmenabstandshalter mit einer Rahmenschraube
(1), einer Rahmenscheibe (14) und einer Rahmen-
Zahnscheibe (9) am Rahmen.
Wiederholen Sie diesen Schritt auf der linken Seite des
Lauftrainers.
9
111
52
14
1
5
4
51
Großes
Loch
L
och
3
53
98
54
Binder
98
4. Stellen Sie das Computerbauteil (91) mit der Anzeige
nach unten. Achten Sie dabei darauf, die Oberfläche
des Computers nicht zu zerkratzen.
Finden Sie die rechte Haltestange (55), die man an dem
großen Loch auf der einen Seite erkennt.
Befestigen Sie die rechte Haltestange (55) mit zwei
Computerschrauben (4), einer Querstangenschraube (5)
und einer Querstangen-Zahnscheibe (12) am Computer-
bauteil (91).
12
91
4
Großes Loch
5
55
4
Kabel
