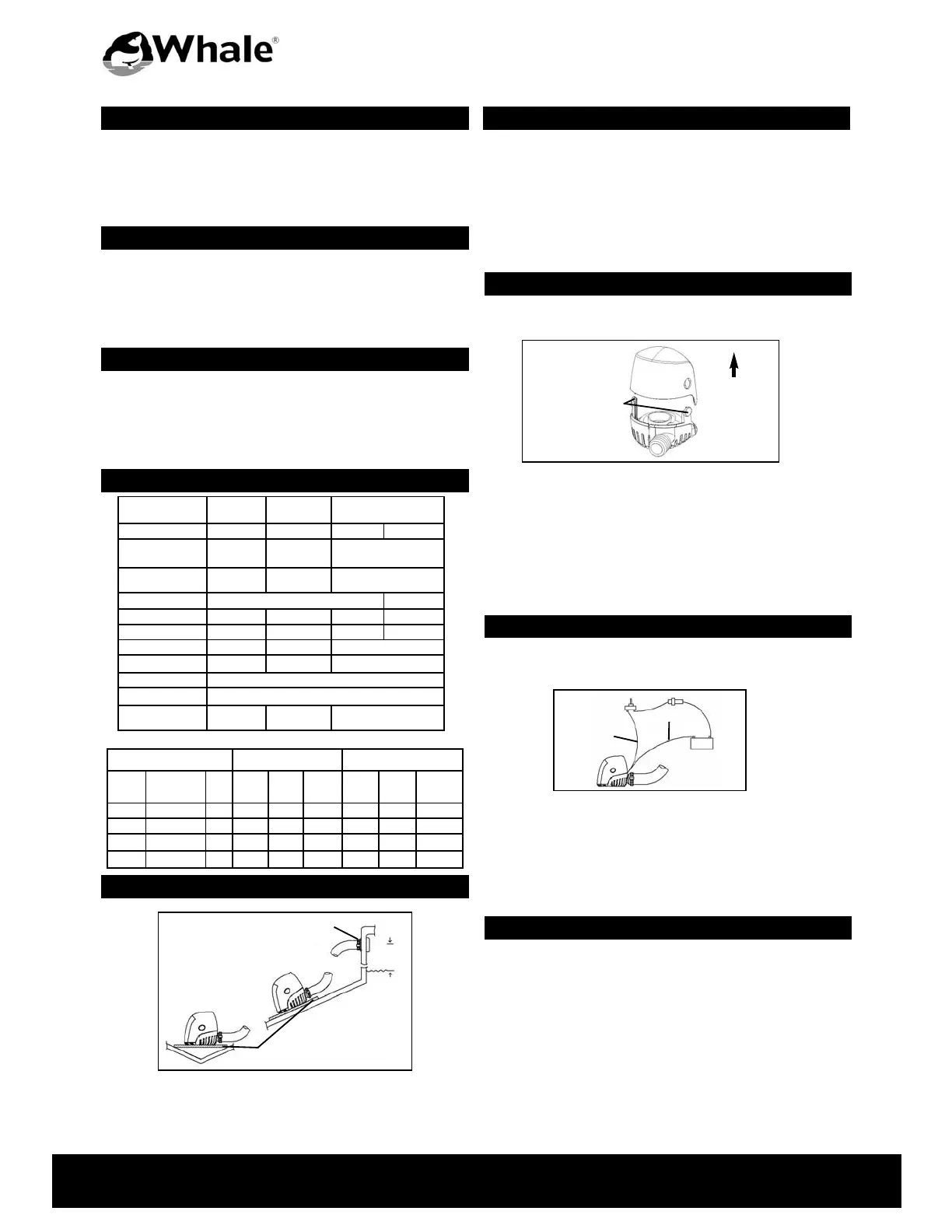

Whale Orca - Collegamento Tubo; Montaggio Della Pompa

PER IL MONTATORE
Accertare che tutto il personale coinvolto abbia letto i punti elencati
di seguito e che ne venga consegnata una copia all'utente finale.
PER L'UTENTE FINALE
Leggere i punti elencati di seguito prima dell'installazione e
dell'uso dell'apparecchiatura.
Leggere attentamente tutte le istruzioni prima di installare e utilizzare questo prodot-
to, al fine di garantire un'installazione sicura e prestazioni ottimali. Al fine di evitare
lesioni personali, durante l'installazione o la manutenzione di questo prodotto scolle-
gare la sorgente di alimentazione. Rimuovere sempre l'imbarcazione dall'acqua prima
di utilizzare strumenti alimentati a CA. Utilizzare fusibili dell'amperaggio specificato per
il modello di pompa acquistato (vedere tabella). La mancata osservanza di questa
misura può determinare gravi lesioni personali o il rischio di incendi.
Questa pompa di sentina elettrica Whale Orca è realizzata per l'uso quale pompa di
sentina in imbarcazioni marine esclusivamente per il pompaggio di acqua pulita/reflua.
NON utilizzare la pompa per rimuovere gasolio, benzina o altri liquidi infiammabili.
Questa pompa è realizzata per scaricare ESCLUSIVAMENTE ACQUA STAGNANTE.
Non è indicata per prevenire il rapido accumulo di acqua a bordo a seguito di con-
dizioni atmosferiche avverse, danni allo scafo e/o altre condizioni di navigazione peri-
colose.
• Posizionare la pompa nella parte più bassa accessibile della sentina. In caso di
barche a vela, la posizione dovrà essere centrata sopra la chiglia (Figura 1).
• Non montare la pompa direttamente sullo scafo. Montare la cuffia base sopra un
supporto di montaggio in compensato marino fissato alla chiglia con fibra di vetro.
IMPORTANTE: Al fine di evitare la formazione di bolle d'aria, il tubo deve salire contin-
uamente verso l'alto fino al connettore di scarico a mare, in assenza di inclinazioni o
curve acute. Dovranno essere utilizzati fermagli di supporto per tubi a intervalli rego-
lari, ove necessario.
• Orientare l'uscita della pompa in modo da garantire che il percorso del tubo sia
libero da ostruzioni.
• Fissare tutti i collegamenti con fermagli per tubi.
• Qualora non sia disponibile un connettore di scarico a mare, installare ad un'
altezza minima di 25 mm sopra il livello dell'acqua. Applicare sigillante marino
attorno alle flangie di scarico a mare all'interno e all'esterno della chiglia.
ATTENZIONE: Non perforare la chiglia. Prima di procedere alla perforazione,
accertare che la pompa montata venga posizionata correttamente con l'ugello
pompa rivolto verso il connettore di scarico a mare. (vedere figura 1).
• Per rimuovere il corpo della pompa, appoggiare una mano sul corpo, premere le
linguette di bloccaggio (occhi) e sollevare il corpo dalla cuffia base. Nota: Il motore
verrà rimosso unitamente al corpo. (vedere figura 2).
• Utilizzare la base come modello per contrassegnare 3 fori di montaggio sul
supporto di montaggio.
• Rimuovere la base. Praticare tre fori pilota di 3 mm nelle posizioni contrassegnate.
• Riposizionare la base. Fissare con 8 dispositivi di fissaggio in acciaio inossidabile
(non forniti).
• Rimontare il corpo pompa sulla base. Inserire il corpo nella cuffia base, fino a quan
do le linguette della base penetrano completamente nei fori sul corpo. (vedere
figura 2).
Accertare che tutti i collegamenti elettrici si trovino al livello più alto possibile rispetto
all'acqua. Utilizzare esclusivamente connettori per uso marino e filo di rame stagnato
16 SWG. Impermeabilizzare tutti i collegamenti con materiali opportuni.
(vedere figura 3).
• Collegare il cavo positivo (+) marrone all'interruttore. Per il funzionamento
automatico, utilizzare un Interruttore a galleggiante automatico (codice articolo
whale: BE9010). Collegare il cavo negativo (-) nero a terra.
• Installare un portafusibili a una distanza non superiore a 183 cm dal terminale
positivo (+) della batteria.
• Per collaudare il sistema, alimentare la pompa con acqua. Qualora la portata sia
bassa, accertare che i cavi siano stati collegati in modo corretto: Marrone a
positivo (interruttore) e nero a negativo. Un collegamento dei cavi in modo
inverso riduce le prestazioni e può provocare un guasto della pompa.
Scollegare l'alimentazione alla pompa. Rimuovere regolarmente la copertura del
motore e controllare e pulire il filtro per accertare che non sia intasato da detriti.
Se lla ppompa eentra iin ffunzione mma nnon aaspira aacqua:
• Verificare che non sia presente una bolla d'aria. Accertare che il tubo d'uscita salga
verso l'alto al connettore di scarico a mare, senza inclinazioni (vedere figura 1).
• Rimuovere la copertura della pompa dalla base. Rimuovere i detriti da camera e
turbina. Accertare che la turbina sia saldamente fissata all'albero e non sia
incrinata o rotta (vedere figura 2).
Se lla ppompa nnon eentra iin ffunzione:
• Controllare il fusibile.
• Accertare che i collegamenti elettrici e il fusibile siano impermeabili e non si siano
allentati (vedere figura 3).
Questa ppompa ddi ssentina eelettrica WWhale OOrca èè ccoperta dda uuna ggaranzia ddi ttre aanni.
Principi di Funzionamento
Awertenza
Specifiche Tecinche
Applicazione
Posizione di Installizione
Collegamento tubo
Montaggio della pompa
Instruzioni di cablaggio
Manutenzione e individuazione dei guasti
GGaammmmaa ppoommppee ddii sseennttiinnaa eelleettttrriicchhee WWhhaallee OORRCCAA
Munster Simms Engineering Ltd,. Old Belfast Road, Bangor, Co Down, N.Ireland BT19 1LT
Tel: +44 (0)28 9127 0531 Fax: +44 (0)28 9146 6421
Web: www.whalepumps.com Email info@whalepumps.com
MMooddeelllloo
500 US GPH
32 l/min
950 US GPH
57 l/min
1300 US GPH
82 l/min
CCooddiiccee pprrooddoottttoo
BE0500 BE0950 BE1450 BE1454
PPoorrttaattaa aappeerrttaa
@@1133,,66 VV..dd..cc..
500 GPH
(32 l/min)
950GPH
(57 l/min)
1300GPH
(82 l/min)
PPoorrttaattaa
@@ 11mm ((33fftt)) ddii pprreevvaalleennzzaa
450 GPH
(26 l/min)
850 GPH
(52 l/min)
1100 GPH
(65 l/min)
TTeennssiioonnee nnoommiinnaallee
12 V.d.c. 24 V.d.c.
CCoorrrreennttee aassssoorrbbiittaa
1.5 A 3.5 A 5.0 A 2.5 A
FFuussiibbiillee rreeccccoommeennddaattoo
2.0 A 5.0 A 7.0 A 5.0 A
PPeessoo
0.28 kg 0.45 kg 0.82 kg
CCoolllleeggaammeennttoo ttuubboo
¾" (20 mm) 1
1/
8
”
(29.5 mm) 1
1/
8
”
(29.5 mm)
DDiimmeennssiioonnii ccaavvii
16 SWG x 2m (6 ft)
MMaatteerriiaallll
Corpo pompa: ABS, Guarnizioni: Nitrile, Turbina: Acetale
MMaassssiimmaa pprreevvaalleennzzaa
ddii ssccaarriiccoo
3.0 m (9.8 ft) 3.5 m (11.5 ft) 4.5 m (14.8 ft)
SSppeecciiffiicchhee AABBYYCCaa 1133,,66 vv CCCC
((UUSS GGPPHH == GGaalllloonnee UUSSAA//oorraa))
SSppeecciiffiicchhee IISSOOaa 1122 vv CCCC
((LLPPHH == LLiittrrii//oorraa))
CCooddiiccee
aarrtt..//SSeerriiee
DD..II..ttuubboouusscciittaa AAmmpp..
ffuussiibbiillee
00mm PPrreevv
GGPPHH//
AAmmpp
11mm PPrreevv
GGPPHH//
AAmmpp
22mm PPrreevv
GGPPHH//
AAmmpp
00 kkPPaa
PPrreevv
LLPPHH//AAmmpp
1100 kkPPaa
PPrreevv
LLPPHH//AAmmpp
PPrreevv..mmaaxx((mm
aa 1133,,66 vv//kkPPaa
aa 1122 vv))
BBEE00550000
¾" (20mm) 2.5A 500 450 300 118 107 3.0 / 27
BBEE00995500
¾" (20mm) 4A 950 800 550 225 190 3.5 / 32
BBEE11445500
1
1/
8
”
(29,5mm) 5A 1300 1100 750 308 285 4.5 / 40
BBEE11445544
1
1/
8
”
(29,5mm) 5A 1300 1100 750 308 285 4.5 / 40
Scarico
Il tubo deve salire verso l'alto SENZA angoli vivi
Uscita
almeno 25
mm sopra il
livello
dell'acqua
supporto di montaggio
adeguato
Per rilasciare il coperchio
premere entrambi i pulsanti
Per rimuovere il
coperchio tirare
verso l'alto
Interruttore
acceso/spento a
due terminali
Portafusibile
Cavo marrone
Cavo nero
Sorgente di alimentazione
-neg
+pos
FFiigg.. 11
FFiigg.. 22
FFiigg.. 33
* Le portate sono indicate in conformità alle raccomandazioni ABYC alla tensione progettuale di 13,6 V.d.c.
