11313439.04 12/2012 GB/D
54 WIKA Betriebsanleitung, Typ CPH6400
D
4. Aufbau und Funktion
4.4.1 Anschluss des Referenz-Drucksensors Typ CPT6400
VORSICHT!
Nur Referenz-Drucksensoren des Typs CPT6400 verwenden! Mit
anderen Sensoren kann es zur Zerstörung des Präzisions-Hand-Held
Druckmessgerätes und des Referenz-Drucksensors kommen.
Zum Sensorwechsel CPH6400 ausschalten.
Den Sensor vor dem Einschalten des Gerätes anstecken, sonst wird
er vom Gerät evtl. nicht richtig erkannt. Die Identikation des Referenz-
Drucksensors Typ CPT6400 kann bis zu 60 Sekunden dauern.
Im oberen Teil des Sensorgehäuses unter der Kunststoverschraubung
bendet sich, bei Überdruck- bzw. relativ Drucksensoren, eine Önung
für den Druckausgleich. Diese Önung (mit integrierter Membrane) muss
unbedingt frei bleiben!
VORSICHT!
Nur das original WIKA Sensor-Anschlusskabel für den Betrieb des
Referenz-Drucksensors CPT6400 verwenden.

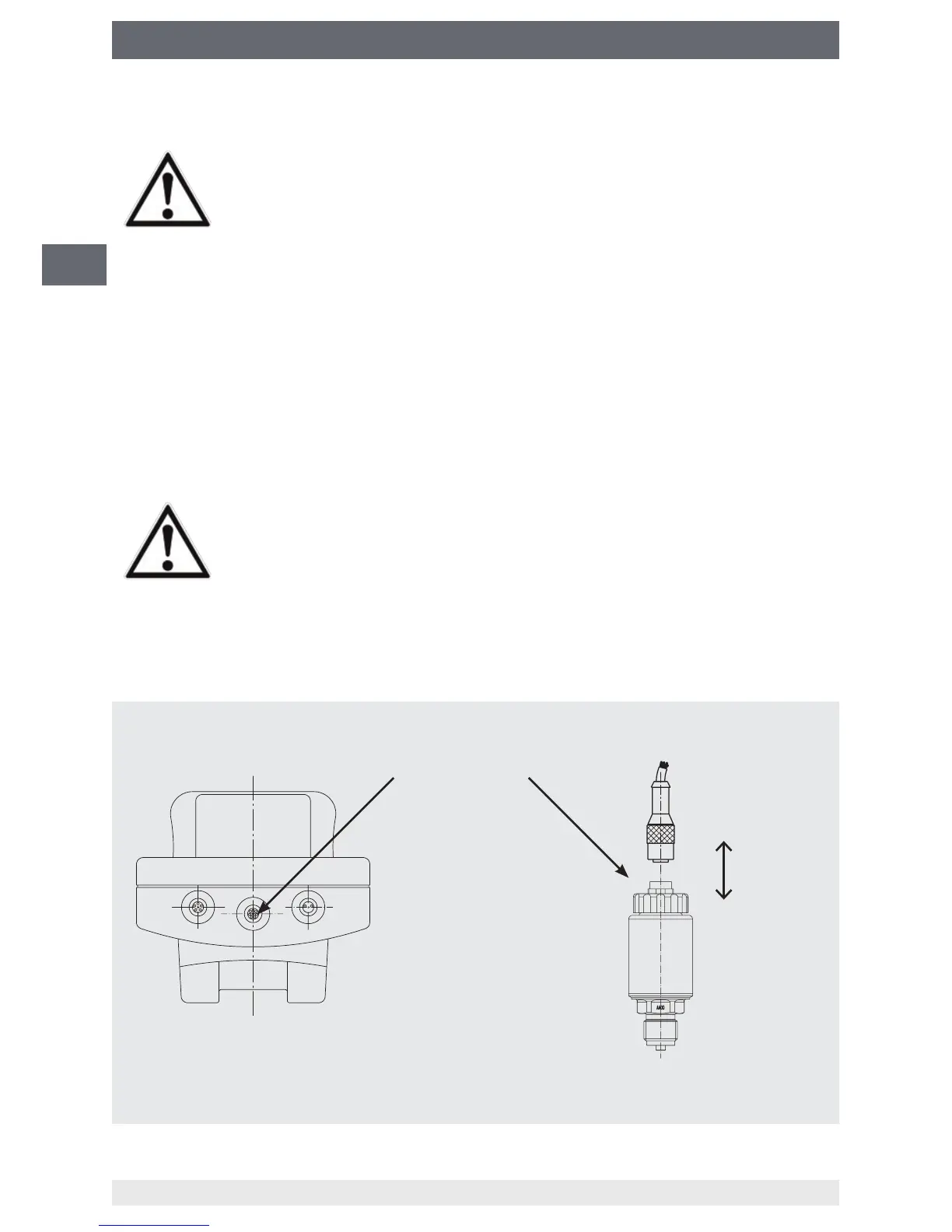

Digitales Anzeigegerät und Referenz-Drucksensor werden mittels eines separaten
Anschlusskabels elektrisch miteinander verbunden. Für den Sensorwechsel den
8-poligen Steckkontakt am Sensor benutzen.
Digitales Anzeigegerät
Verbindung zwischen
Gerät und Sensor mittels
Anschlusskabel
Referenz-Druck-
sensor
