WIKA CPH6400 - Erklärungen zur Anzeige und Tastatur

11313439.04 12/2012 GB/D
57WIKA Betriebsanleitung, Typ CPH6400
D
4. Aufbau und Funktion
4.6 Erklärungen zur Anzeige und Tastatur

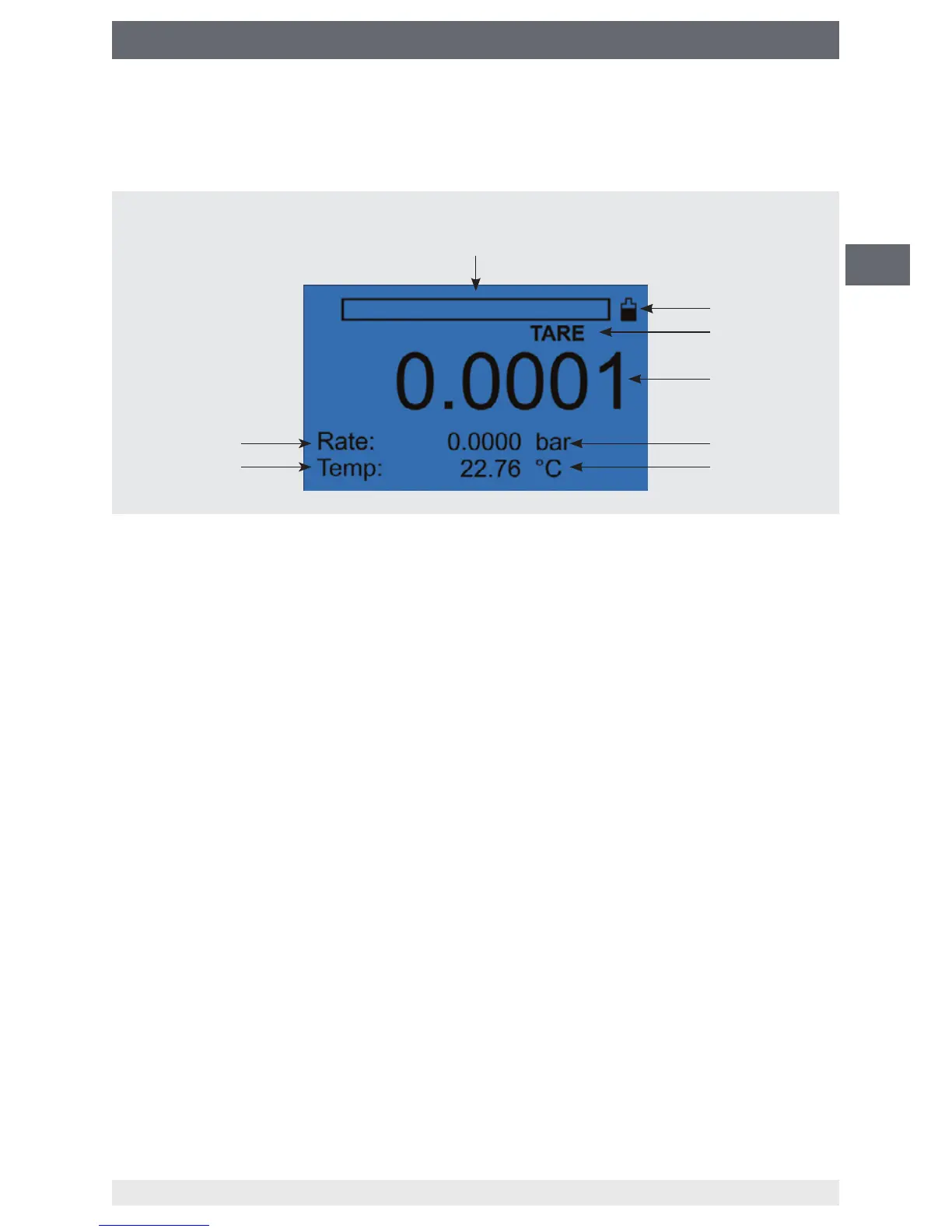

4.6.1 Anzeige im Messmodus
Display
1 Bargraph
Der Bargraph stellt 0 ... 100 % des Messbereiches des aktuell angeschlossenen
Sensors dar. Er ist entsprechend des aktuellen Druckwertes um x % gefüllt und liefert
hierdurch eine Aussage über die momentane Auslastung des angeschlossenen
Drucksensors.
2 Ladestandsanzeige
Die Ladestandsanzeige stellt 0 ... 100 % des Ladezustandes dar. Sie ist entsprechend
dem aktuellen Ladezustand um x % gefüllt und liefert hierdurch eine Aussage über
den momentanen Ladezustand des Akkus.
3 TARA-Funktion (falls aktiviert)
4 Aktuell gemessener Druckwert
5 Aktuelle Einheit und Druckart
■
Überdruck: ohne Kennung;
■
Absolutdruck: durch zusätzliches „ABS“ gekennzeichnet
6 Temperatureinheit (2-Kanal-Version)
7 Aktuell über den externen Temperaturfühler gemessenen Temperatur (2-Kanal-Versi-
on)
8 Anzeige der Messrate
8
7
1
5
6
4
3
2
