45Manometer mit Ausgangssignal, optional für explosionsgefährdete Bereiche
11297264.05 07/2019 EN/DE
DE
Abdichtung im Gewinde , mit geeignetem Dichtungswerksto (EN 837-2).
Das Anzugsmoment ist von der eingesetzten Dichtung abhängig. Um das Messgerät in die
Stellung zu bringen, in der es sich am besten ablesen lässt, ist ein Anschluss mit Spann-
mue oder Überwurfmutter zu empfehlen. Sofern ein Gerät eine Entlastungsönung besitzt,
muss diese vor Blockierung durch Geräteteile oder Schmutz geschützt sein.
Installation
Nennlage nach EN 837-3 / 9.6.6 Bild 7: 90° ( ⊥ )
Prozessanschluss unten
Bei gefüllten Ausführungen muss vor Inbetriebnahme das Entlüftungsventil an der
Oberseite des Gehäuses geönet werden!
Bei Anwendungen im Freien ist ein für die angegebene Schutzart geeigneter Aufstellort
zu wählen, damit das Gerät keinen unzulässigen Witterungseinüssen ausgesetzt ist.
Um zusätzliche Aufheizung zu vermeiden, dürfen die Geräte im Betrieb keiner direkten
Sonneneinstrahlung ausgesetzt werden!
Für eine sichere Druckentlastung im Fehlerfall muss aufgrund der ausblasbaren
Rückwand ein Abstand von mindestens 20 mm zu jedem Gegenstand eingehalten
werden.
Anforderungen an die Einbaustelle
Ist die Leitung zum Messgerät für eine erschütterungsfreie Anbringung nicht stabil genug,
sollte die Befestigung mittels Messgerätehalterung erfolgen. Können Erschütterungen nicht
durch geeignete Installationen vermieden werden, dann sollten gefüllte Geräte eingesetzt
werden. Die Geräte sind vor grober Verschmutzung und starken Schwankungen der Umge-
bungstemperatur zu schützen.
Zulässige Schwingungsbelastung am Einbauort
Die Geräte sollten grundsätzlich nur an Stellen ohne Schwingungsbelastung eingebaut
werden. Gegebenenfalls kann z. B. durch eine exible Verbindungsleitung von der Messstel-
le zum Gerät und die Befestigung über eine Messgerätehalterung eine Entkopplung vom
Einbauort erreicht werden.
Falls dies nicht möglich ist, dürfen folgende Grenzwerte nicht überschritten werden:
Frequenzbereich < 150 Hz
Beschleunigung < 0,5 g (5 m/s
2
)

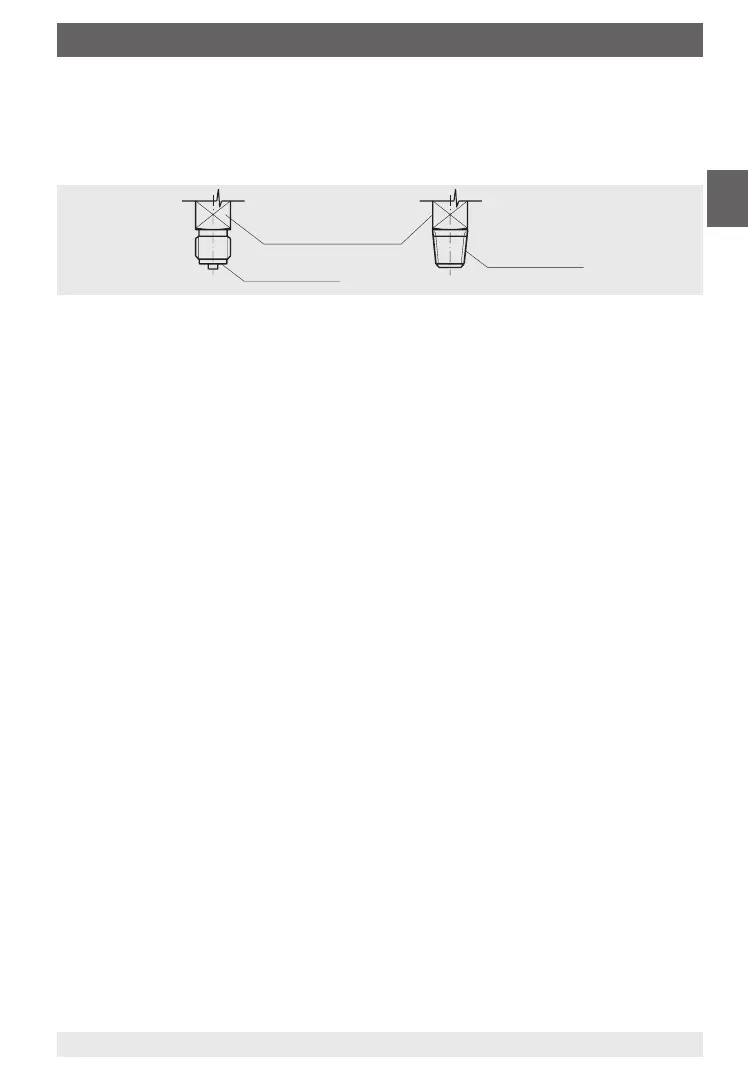

Abdichtung im Gewinde
Schlüsseläche
Dichtäche
5. Inbetriebnahme, Betrieb
