106
Mode d'emploi WIKA, types TRxx et TCxx
14150915.08 04/2024 EN/DE/FR/ES
FR
Les combinaisons d’un raccordement à 2 fils de classe A ou classe AA ne sont pas
autorisées, car la résistance de ligne du câble MIMS et de la ligne de raccordement
annule la grande précision du capteur.
Longueur maximale du capteur, y compris le câble de raccordement :
■
Classe B, raccordement à 3 fils : ~ 30 m [98 ft]
■
Classe A, raccordement à 3 fils : ~ 10 m [33 ft]
■
Classe AA, raccordement à 3 fils : ~ 3 m [10 ft]
Les longueurs de capteur ou de câble plus importantes doivent être conçues avec un
raccordement à 4 fils, car cette méthode de raccordement n'a pas d'effet de longueur
sur la précision.
→ Pour obtenir des spécifications détaillées sur les capteurs Pt100, voir l'information
technique IN 00.17 sur www.wika.fr.
Le tableau indique les plages de température selon les normes en vigueur, pour
lesquelles les valeurs de tolérance (incertitudes de mesure) sont valides.

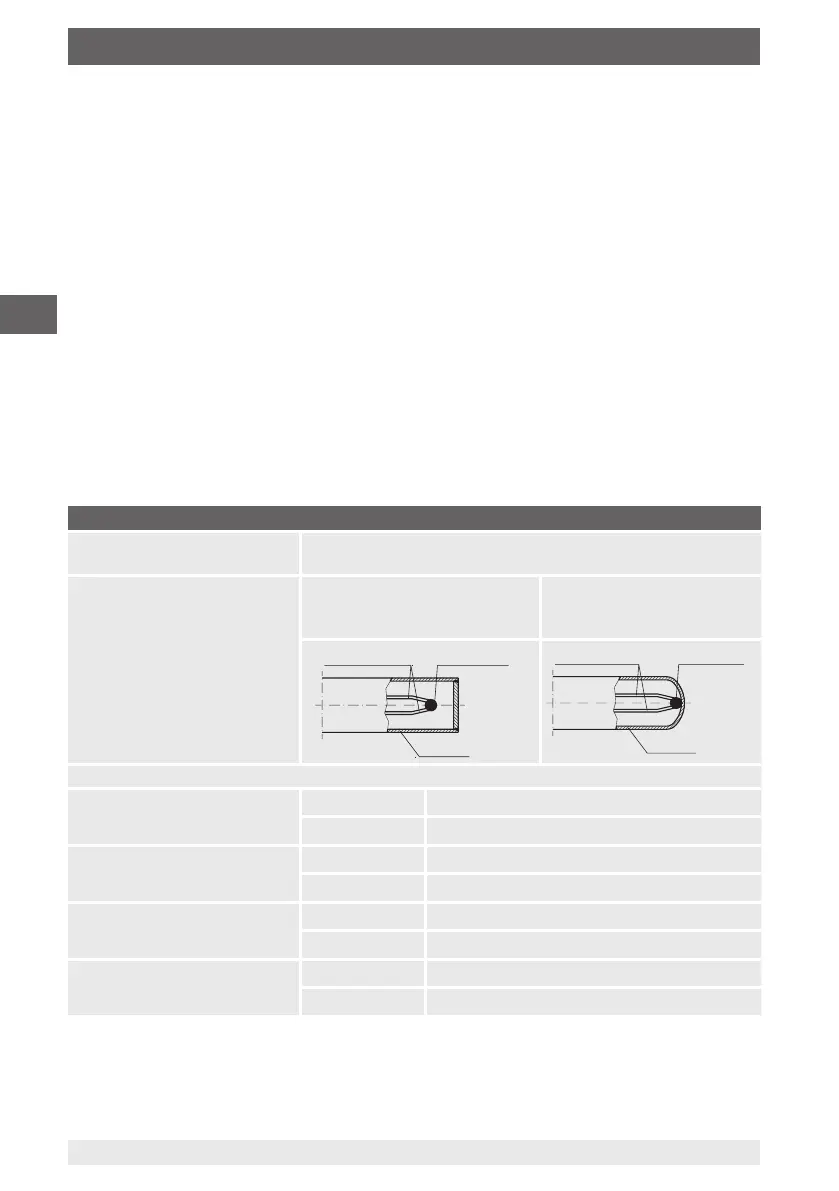

Elément de mesure pour thermocouple
Type d'élément de mesure Thermocouple selon CEI 60584-1 ou ASTM E230
Types K, J, E, N, T
Exécution d'extrémité de
capteur (point de mesure)
Non mis à la terre (point
de mesure soudure isolée,
standard)
Mise à la terre (point de
mesure non isolé, version
non isolée)
Thermocouple
Gaine
Point de mesure
Thermocouple
Gaine
Point de mesure
Limites de validité de la classe de précision selon CEI 60584-1
Type K Classe 2 -40 ... +1.200 °C [-40 ... +2.192 °F]
Classe 1 -40 ... +1.000 °C [-40 ... +1.832 °F]
Type J Classe 2 -40 ... +750 °C [-40 ... +1.382 °F]
Classe 1 -40 ... +750 °C [-40 ... +1.382 °F]
Type E Classe 2 -40 ... +900 °C [-40 ... +1.652 °F]
Classe 1 -40 ... +800 °C [-40 ... +1.472 °F]
Type N Classe 2 -40 ... +1.200 °C [-40 ... +2.192 °F]
Classe 1 -40 ... +1.000 °C [-40 ... +1.832 °F]
9. Spécifications
