69WIKA Betriebsanleitung, Typen TRxx und TCxx
14150915.08 04/2024 EN/DE/FR/ES

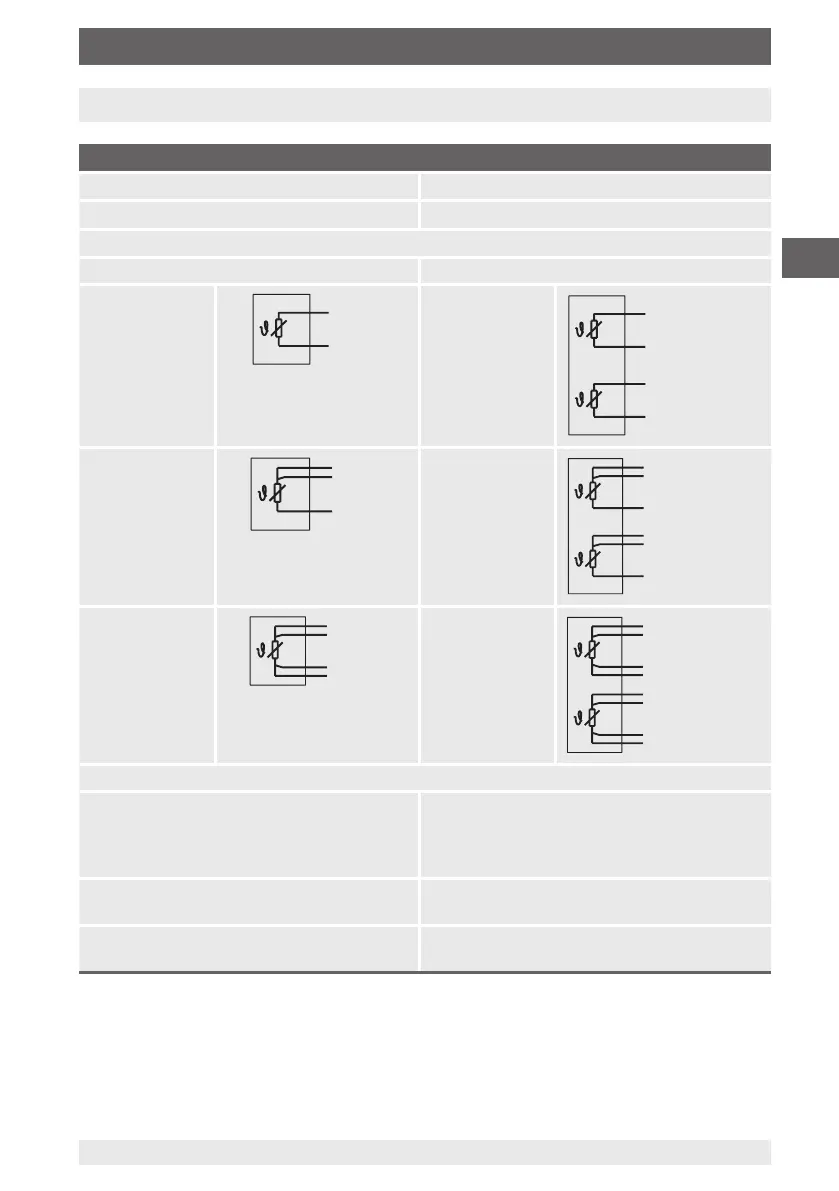

9. Technische Daten
Messelement Widerstandsthermometer
Art des Messelements Pt100, Pt1000
Messstrom 0,1 ... 1,0 mA
Schaltungsart
Einfach-Elemente Doppel-Elemente
1 x 2-Leiter
rot
weiß
2 x 2-Leiter
rot
weiß
schwarz
gelb
1 x 3-Leiter
rot
rot
weiß
2 x 3-Leiter
rot
rot
weiß
schwarz
schwarz
gelb
1 x 4-Leiter
rot
rot
weiß
weiß
2 x 4-Leiter
1)
rot
rot
weiß
weiß
schwarz
schwarz
gelb
gelb
Gültigkeitsgrenzen der Klassengenauigkeit nach IEC 60751
Klasse B
± (0,30 + 0,0050 | t |)
2)
■
-196 ... +600 °C [-321 ... +1.112 °F]
■
-196 ... +450 °C [-321 ... +842 °F]
■
-50 ... +500 °C [-58 ... +932 °F]
■
-50 ... +250 °C [-58 ... +482 °F]
Klasse A
3)
± (0,15 + 0,0020 | t |)
2)
■
-100 ... +450 °C [-148 ... +842 °F]
■
-30 ... +300 °C [-22 ... +572 °F]
Klasse AA
3)
± (0,10 + 0,0017 | t |)
2)
■
-50 ... +250 °C [-58 ... +482 °F]
■
0 ... 150 °C [32 ... 302 °F]
1) Nicht bei Durchmesser 3 mm [0,118 in] und Durchmesser ⅛ in [3,2 mm]
2) | t | ist der Zahlenwert der Temperatur in °C ohne Berücksichtigung des Vorzeichens
3) Nicht bei Schaltungsart 2-Leiter
