WIKA Betriebsanleitung, Typen TRxx und TCxx
14150915.08 04/2024 EN/DE/FR/ES
Die Kombinationen 2-Leiter-Schaltungsart und Klasse A bzw. Klasse AA sind nicht
zulässig, da der Leitungswiderstand der MIMS-Leitung und der Anschlussleitung der
höheren Sensorgenauigkeit entgegen wirkt.
Maximale Fühlerlänge inklusive Anschlusskabel:
■
Klasse B, 3-Leiter-Schaltung: ~ 30 m [98 ft]
■
Klasse A, 3-Leiter-Schaltung: ~ 10 m [33 ft]
■
Klasse AA, 3-Leiter-Schaltung: ~ 3 m [10 ft]
Größere Fühler-/Kabellängen sollten in 4-Leiter-Schaltung ausgeführt werden, da diese
Schaltungsart keinen Längen-Einfluss auf die Genauigkeit hat.
→ Detaillierte Angaben zu Pt100-Sensoren siehe Technische Information IN 00.17 unter
www.wika.de.
Die Tabelle zeigt die in der jeweiligen Norm aufgeführten Temperaturbereiche, in denen
die Grenzabweichungen (Klassengenauigkeiten) gültig sind.

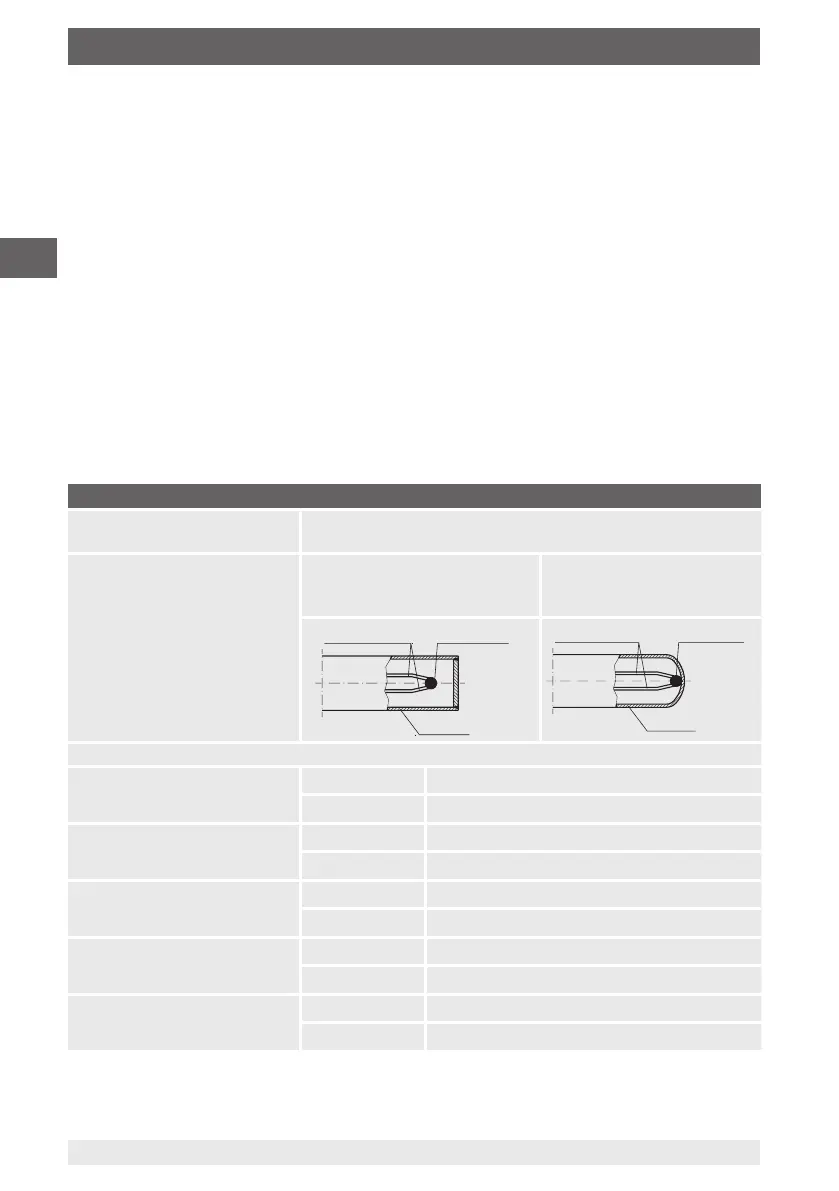

Messelement Thermoelement
Art des Messelements Thermoelement nach IEC 60584-1 bzw. ASTM E230
Typen K, J, E, N, T
Ausführung der Fühlerspitze
(Messstelle)
Ungrounded (Messstelle isoliert
verschweißt, Standard)
Grounded (Messstelle nicht
isoliert, mit dem Boden
verschweißt)
Thermoelement
Mantel
Messstelle
Thermoelement
Mantel
Messstelle
Gültigkeitsgrenzen der Klassengenauigkeit nach IEC 60584-1
Typ K Klasse 2 -40 ... +1.200 °C [-40 ... +2.192 °F]
Klasse 1 -40 ... +1.000 °C [-40 ... +1.832 °F]
Typ J Klasse 2 -40 ... +750 °C [-40 ... +1.382 °F]
Klasse 1 -40 ... +750 °C [-40 ... +1.382 °F]
Typ E Klasse 2 -40 ... +900 °C [-40 ... +1.652 °F]
Klasse 1 -40 ... +800 °C [-40 ... +1.472 °F]
Typ N Klasse 2 -40 ... +1.200 °C [-40 ... +2.192 °F]
Klasse 1 -40 ... +1.000 °C [-40 ... +1.832 °F]
Typ T Klasse 2 -40 ... +350 °C [-40 ... +662 °F]
Klasse 1 -40 ... +350 °C [-40 ... +662 °F]
9. Technische Daten
