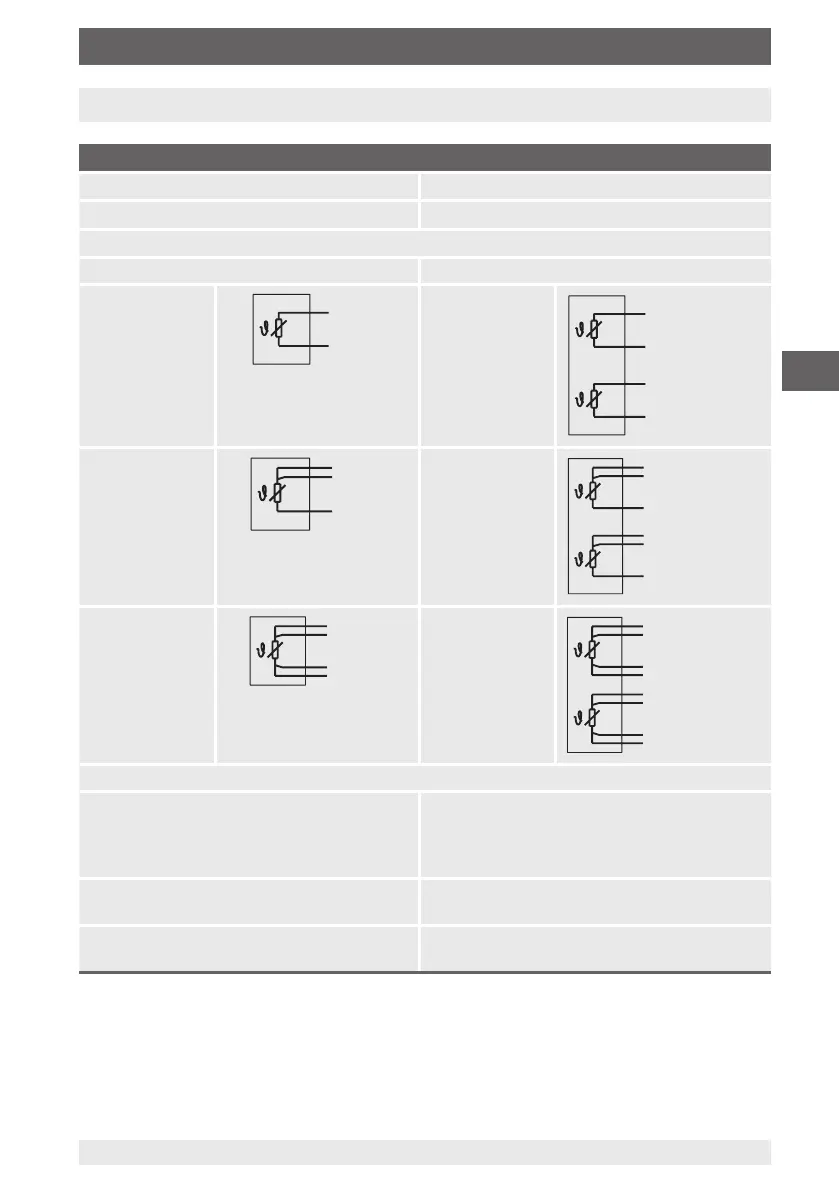

9. Datos técnicos
Elemento sensible del termómetro de resistencia
Tipo de elemento sensible Pt100, Pt1000
Corriente de medición 0,1 ... 1,0 mA
Tipo de conexionado
Elementos simples Elementos dobles
1 x 2 hilos
rojo
blanco
2 x 2 hilos
rojo
blanco
negro
amarillo
1 x 3 hilos
rojo
rojo
blanco
2 x 3 hilos
rojo
rojo
blanco
negro
negro
amarillo
1 x 4 hilos
rojo
rojo
blanco
blanco
2 x 4 hilos
1)
rojo
rojo
blanco
blanco
negro
negro
amarillo
amarillo
Desviación de los límites de la clase de exactitud según IEC 60751
Clase B
± (0,30 + 0,0050 | t |)
2)
■
-196 ... +600 °C [-321 ... +1.112 °F]
■
-196 ... +450 °C [-321 ... +842 °F]
■
-50 ... +500 °C [-58 ... +932 °F]
■
-50 ... +250 °C [-58 ... +482 °F]
Clase A
3)
± (0,15 + 0,0020 | t |)
2)
■
-100 ... +450 °C [-148 ... +842 °F]
■
-30 ... +300 °C [-22 ... +572 °F]
Clase AA
3)
± (0,10 + 0,0017 | t |)
2)
■
-50 ... +250 °C [-58 ... +482 °F]
■
0 ... 150 °C [32 ... 302 °F]
1) No para diámetros de 3 mm [0,118 pulgadas] y ⅛ pulgadas [3,2 mm]
2) | t | es el valor numérico de la temperatura en °C sin considerar el signo
3) No con conexionado de 2 hilos
