142
WIKA manual de instrucciones, modelos TRxx y TCxx
14150915.08 04/2024 EN/DE/FR/ES
ES
No están permitidas las combinaciones del tipo de conexionado de 2 hilos con la
clase A/clase AA, dado que la resistencia del cable MIMS y del cable de conexión
contrarresta la elevada exactitud del sensor.
Longitud máxima de la sonda incluido el cable de conexión:
■
Clase B, conexión de 3 hilos: ~ 30 m [98 pies]
■
Clase A, conexión de 3 hilos: ~ 10 m [33 pies]
■
Clase AA, conexión de 3 hilos: ~ 3 m [10 pies]
Las longitudes de sonda/cable mayores deben ser diseñadas con una conexión de 4
hilos, ya que en este método de conexión la longitud no afecta la precisión.
→ Para consultar más detalles sobre las sondas Pt100 véase la información técnica
IN 00.17 en www.wika.es.
La tabla muestra los rangos de temperatura en función de las respectivas normas en
los que son válidas las desviaciones límite (precisiones de clase).

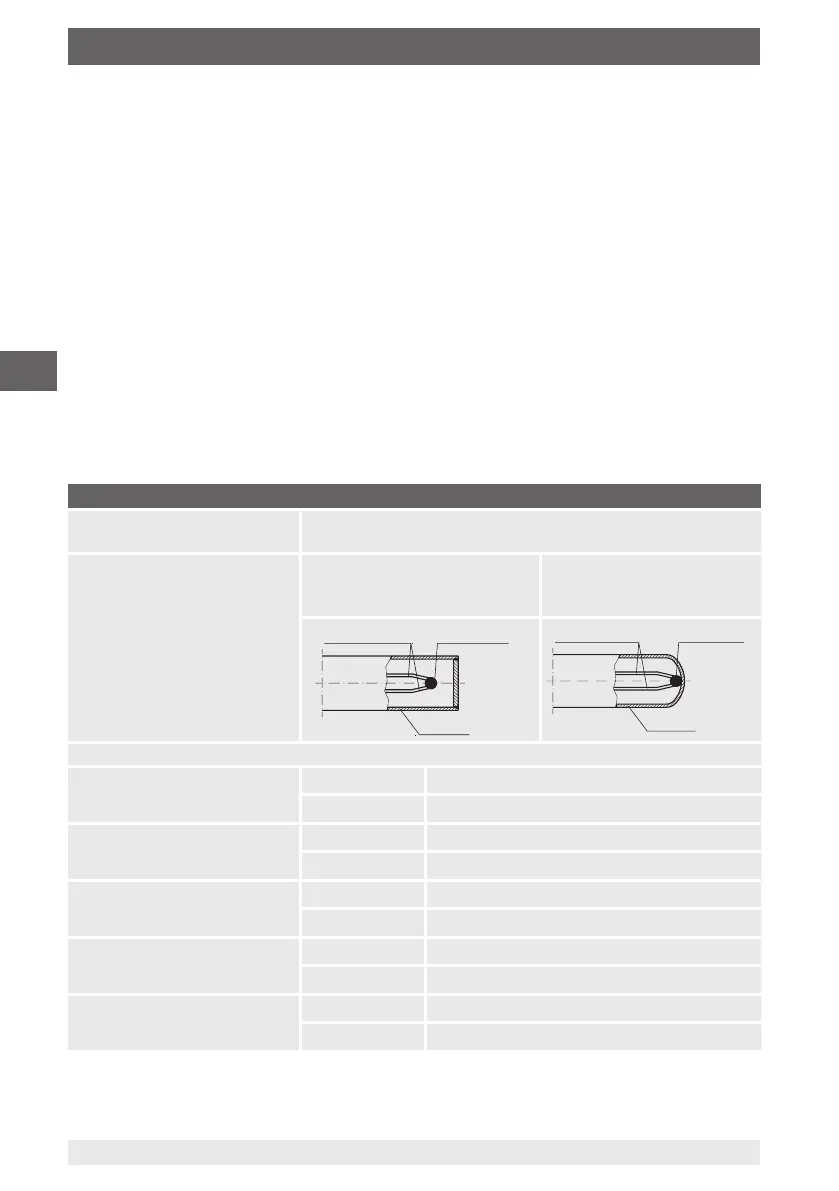

Elemento sensible del termopar
Tipo de elemento sensible Termopar según IEC 60584-1 o ASTM E230
Modelos K, J, E, N, T
Diseño de la punta de la
sonda (punto de medición)
Sin conexión a tierra (punto
de medición soldado aislado,
estándar)
Conectado a tierra (punto de
medición no aislado, soldado
a la base)
Termopar
Encamisado
Punto de medición
Termopar
Encamisado
Punto de medición
Desviación límite de la clase de exactitud según IEC 60584-1
Tipo K Clase 2 -40 ... +1.200 °C [-40 ... +2.192 °F]
Clase 1 -40 ... +1.000 °C [-40 ... +1.832 °F]
Tipo J Clase 2 -40 ... +750 °C [-40 ... +1.382 °F]
Clase 1 -40 ... +750 °C [-40 ... +1.382 °F]
Tipo E Clase 2 -40 ... +900 °C [-40 ... +1.652 °F]
Clase 1 -40 ... +800 °C [-40 ... +1.472 °F]
Tipo N Clase 2 -40 ... +1.200 °C [-40 ... +2.192 °F]
Clase 1 -40 ... +1.000 °C [-40 ... +1.832 °F]
Tipo T Clase 2 -40 ... +350 °C [-40 ... +662 °F]
Clase 1 -40 ... +350 °C [-40 ... +662 °F]
9. Datos técnicos
