105Mode d'emploi WIKA, types TRxx et TCxx
14150915.08 04/2024 EN/DE/FR/ES
FR

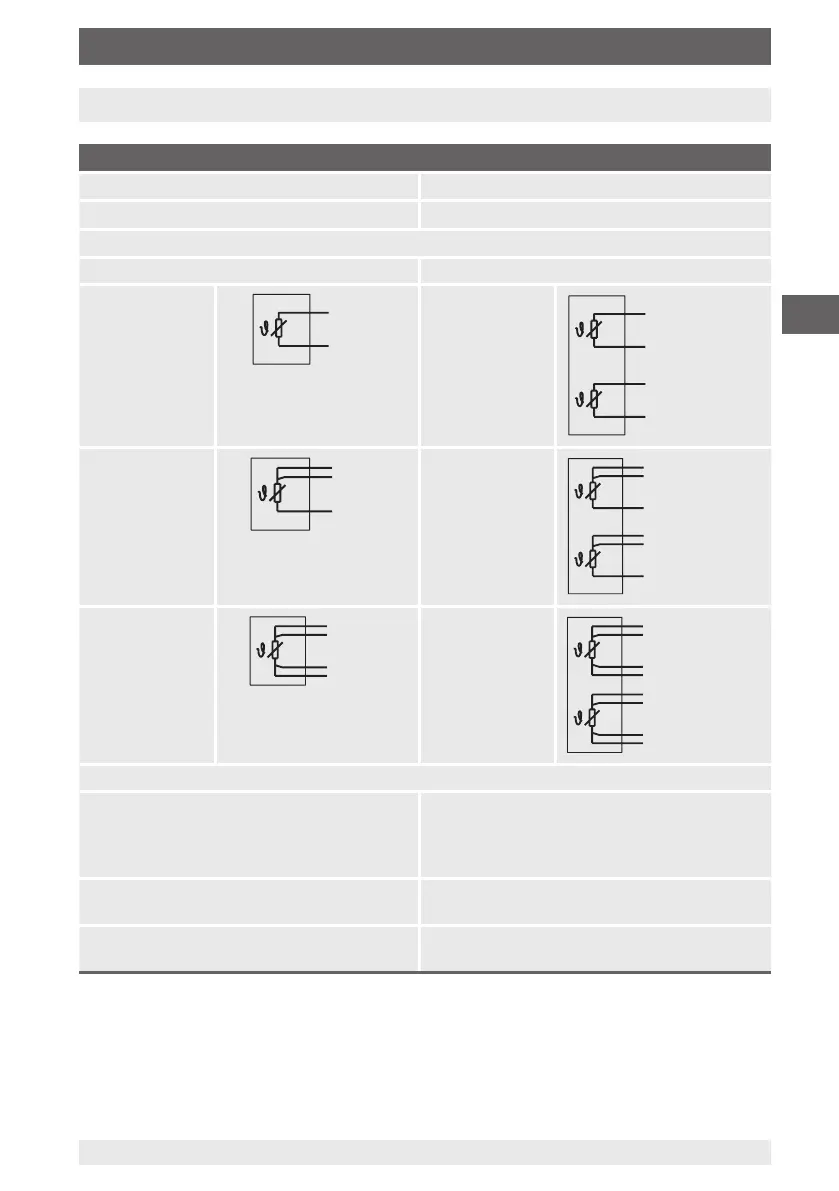

9. Spécifications
Elément de mesure de la sonde à résistance
Type d'élément de mesure Pt100, Pt1000
Mesure de courant 0,1 ... 1,0 mA
Type de raccordement
Eléments simples Eléments doubles
1 x 2 fils
rouge
blanc
2 x 2 fils
rouge
blanc
noir
jaune
1 x 3 fils
rouge
rouge
blanc
2 x 3 fils
rouge
rouge
blanc
noir
noir
jaune
1 x 4 fils
rouge
rouge
blanc
blanc
2 x 4 fils
1)
rouge
rouge
blanc
blanc
noir
noir
jaune
jaune
Limites de validité de la classe de précision en conformité avec la norme CEI 60751
Classe B
± (0,30 + 0,0050 | t |)
2)
■
-196 ... +600 °C [-321 ... +1.112 °F]
■
-196 ... +450 °C [-321 ... +842 °F]
■
-50 ... +500 °C [-58 ... +932 °F]
■
-50 ... +250 °C [-58 ... +482 °F]
Classe A
3)
± (0,15 + 0,0020 | t |)
2)
■
-100 ... +450 °C [-148 ... +842 °F]
■
-30 ... +300 °C [-22 ... +572 °F]
Classe AA
3)
± (0,10 + 0,0017 | t |)
2)
■
-50 ... +250 °C [-58 ... +482 °F]
■
0 ... 150 °C [32 ... 302 °F]
1) Pas avec des diamètres de 3 mm [0,118 po] et 3,2 mm [⅛ po]
2) | t | est la valeur numérique de température en °C sans prendre en compte le signe.
3) Pas pour la méthode de raccordement à 2 fils
9. Spécifications
